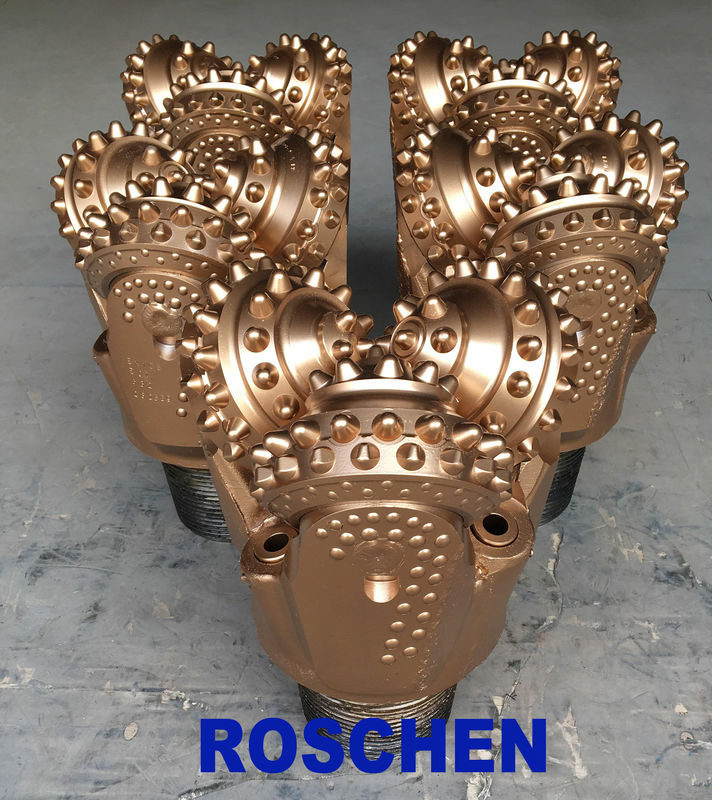

broca tricónica del pedazo tricónico del taladro de roca de 8 1/2” Bit/TCI/del pozo de petróleo
Roca que rompe el mecanismo del pedazo tricónico
1. Machacamiento del impacto
Cuando el pedazo de cono está funcionando en la parte inferior del pozo, el impacto de los dientes en la roca por la vibración longitudinal del pedazo es la manera principal de romper la roca por el pedazo de rodillo. Cuando se gira la broca, los dientes se presionan en la roca a cierta velocidad. Este método machacante es similar a la presión estática en la prueba de compresión. El presionar de los dientes en la roca requiere la suficientes presión y tiempo específicos del contacto. Por lo tanto, la carga axial del diente del pedazo de rodillo en la roca incluye la presión estática y la carga de impacto. La presión de perforación aplicada a la broca es una porción de la presión estática; la carga de impacto es generada por la broca cuando la parte inferior del pozo gira, para comprimir y esté estirado el sistema de la secuencia del pedazo-taladro del taladro continuamente, y la columna de sondeo más baja transmite la energía de la deformación elástica del ciclo a producido por el cono, éste es la fuente de la presión de impacto de los dientes cuando la broca rompe la roca. El aumento de la presión de impacto de la broca en la formación puede aumentar la eficacia de la roca quebrada.
2. Deslizar esquileo
En la roca con una plasticidad más alta, además del impacto de los dientes en la roca inferior, también requiere los dientes tener cierto efecto de desplazamiento sobre la tierra, de modo que los dientes corten la roca para ampliar la roca que machaca efecto. Es importante al perforar en formaciones suaves. Las medidas para causar resbalamiento cuando el cono se rueda en la parte inferior del pozo son estupendo-top, cono compuesto y eje del cambio.
(1) top estupendo. El top estupendo significa que el top del cono del cono excede la línea central de la broca. La distancia desde arriba del cono a la línea central se llama el estupendo-desmoche. Cuanto más grande es la distancia del estupendo-top, más grande es la cantidad de desplazamiento. El estupendo-top produce un desplazamiento en la dirección tangencial, y la roca entre los dientes y los dientes en cada anillo del cono se corta.
(2) cono complejo. El cono compuesto hace el cono deslizarse en la dirección tangencial, y tan con el estupendo-top, la roca entre los dientes y los dientes en cada anillo del cono se corta.
(3) eje de desplazamiento. El desplazamiento del eje significa que el eje del cono está traducido una distancia en relación con el eje del pedazo. Esta distancia se llama la distancia entre ejes de desplazamiento. Si la distancia entre ejes de desplazamiento es más grande, la cantidad de desplazamiento del cono es más grande, y el efecto de corte es más grande. El eje de desplazamiento hace los dientes resbalar axialmente, y la roca entre los engranajes de anillo en el cono se corta.
3. La acción de corte del diente sí mismo
Cuando el diente se come en la roca bajo acción de la presión axial (presión de perforación), la superficie de la cuña del diente produce una fuerza de esquileo horizontal en la roca en contacto con ella, y la roca experimenta fractura del esquileo a lo largo del avión del esquileo, junto con los dientes. Movimiento de quitar la roca quebrada, que es el efecto de corte del diente sí mismo sobre la roca.
Especificaciones tricónicas de Rolle Bits Product: | |
Modelo | Pedazos molidos tricónicos para el pozo de agua, pedazos del diente de TCI tricónicos para el pozo de agua |
Código de IADC |
116 117 126 127 136 137 216 217 226 316 317 326 327 336 337 115 125 135 215 225 235 315 325 335 114 124 214 314 111 121 131 346 347 |
417 427 437 517 527 537 617 627 637 737 837 832 415 425 435 445 525 625 635 416 427 436 446 447 516 526 537 547 516 536 535 |
|
Llevar el tipo | H--Transporte de la fricción; G--Rodamiento de rodillos; F--Transporte flotante |
Tipo de aislamiento | HJ (cojinete liso sellado metal) |
Ha (cojinete liso sellado de goma) de aire refrescado llevando el tipo | |
Tamaño | A partir de 2 7/8" a 26" tamaños más grandes para el pedazo del abrelatas del agujero, pedazo del exprimidor |
Material | acero de aleación, parte movible del carburo de tungsteno |
Característica adicional | 1) Protección amplia de los dientes de la k de los dientes 2) de los dientes Y-cónicos del X-cincel 3) 4) G- Gague |
Formación aplicable | Formación suave, dura, semidura, muy dura muy suave, suave, media |
Uso |
Petróleo y gas, pozo de agua, mina e industrias tectónicas, campo petrolífero, construcción, taladro geotérmico, direccional, y trabajo subterráneo de la fundación. |
NO. | TAMAÑO DE PEDAZO TRICÓNICO DE ROCA | HILO REG.PIN DEL API | |
en | milímetro | ||
1 | 3 3/4 | 95,3 | 2 3/8 |
2 | 3 7/8 | 98,4 | 2 3/8 |
3 | 4 1/8 | 104,8 | 2 3/8 |
4 | 4 1/4 | 108 | 2 3/8 |
5 | 4 1/2 | 114,3 | 2 3/8 |
6 | 4 5/8 | 117,5 | 2 7/8 |
7 | 4 3/4 | 120,7 | 2 7/8 |
8 | 4 7/8 | 123,8 | 2 7/8 |
9 | 5 1/2 | 139,7 | 3 1/2 |
10 | 5 5/8 | 142,9 | 3 1/2 |
11 | 5 2/3 | 143,9 | 3 1/2 |
12 | 4 3/4 | 146,1 | 3 1/2 |
13 | 5 7/8 | 149,2 | 3 1/2 |
14 | 6 | 152,4 | 3 1/2 |
15 | 6 1/8 | 155,6 | 3 1/2 |
16 | 6 1/4 | 158,8 | 3 1/2 |
17 | 6 1/2 | 165,1 | 3 1/2 |
18 | 6 5/8 | 168,3 | 3 1/2 |
19 | 6 3/4 | 171,5 | 3 1/2 |
20 | 7 1/2 | 190,5 | 4 1/2 |
21 | 7 5/8 | 193,7 | 4 1/2 |
22 | 7 7/8 | 200 | 4 1/2 |
23 | 8 3/8 | 212,7 | 4 1/2 |
24 | 8 1/2 | 215,9 | 4 1/2 |
25 | 8 5/8 | 219,1 | 4 1/2 |
26 | 8 3/4 | 222,3 | 4 1/2 |
27 | 9 1/2 | 241,3 | 6 5/8 |
28 | 9 5/8 | 244,5 | 6 5/8 |
29 | 9 7/8 | 250,8 | 6 5/8 |
30 | 10 1/2 | 266,7 | 6 5/8 |
31 | 10 5/8 | 269,9 | 6 5/8 |
32 | 11 | 279,4 | 6 5/8 |
33 | 11 5/8 | 295,3 | 6 5/8 |
34 | 12 | 304,8 | 6 5/8 |
35 | 12 1/4 | 311,2 | 6 5/8 |
36 | 12 5/16 | 312,7 | 6 5/8 |
37 | 13 3/8 | 314,3 | 6 5/8 |
38 | 12 7/16 | 315,9 | 6 5/8 |
39 | 12 5/8 | 320,7 | 6 5/8 |
40 | 13 1/8 | 333,4 | 6 5/8 |
41 | 13 1/2 | 342,9 | 6 5/8 |
42 | 13 5/8 | 346,1 | 6 5/8 |
43 | 13 3/4 | 349,3 | 6 5/8 |
44 | 14 1/2 | 368,3 | 7 5/8 |
45 | 14 3/4 | 374,7 | 7 5/8 |
46 | 15 1/2 | 393,7 | 7 5/8 |
47 | 16 | 406,4 | 7 5/8 |
48 | 17 1/2 | 444,5 | 7 5/8 |
49 | 18 7/8 | 479,4 | 7 5/8 |
50 | 20 | 508 | 7 5/8 |
51 | 22 | 558,8 | 7 5/8 |
52 | 24 | 609,6 | 7 5/8 |
53 | 26 | 660,4 | 7 5/8 |
54 | 28 | 711,2 | 7 5/8 |
55 | 30 | 762 | 7 5/8 |
