perforación excéntrica de la sobrecarga del Atlas Copco
SISTEMA DEL ODS
Sistema de la perforación de la sobrecarga

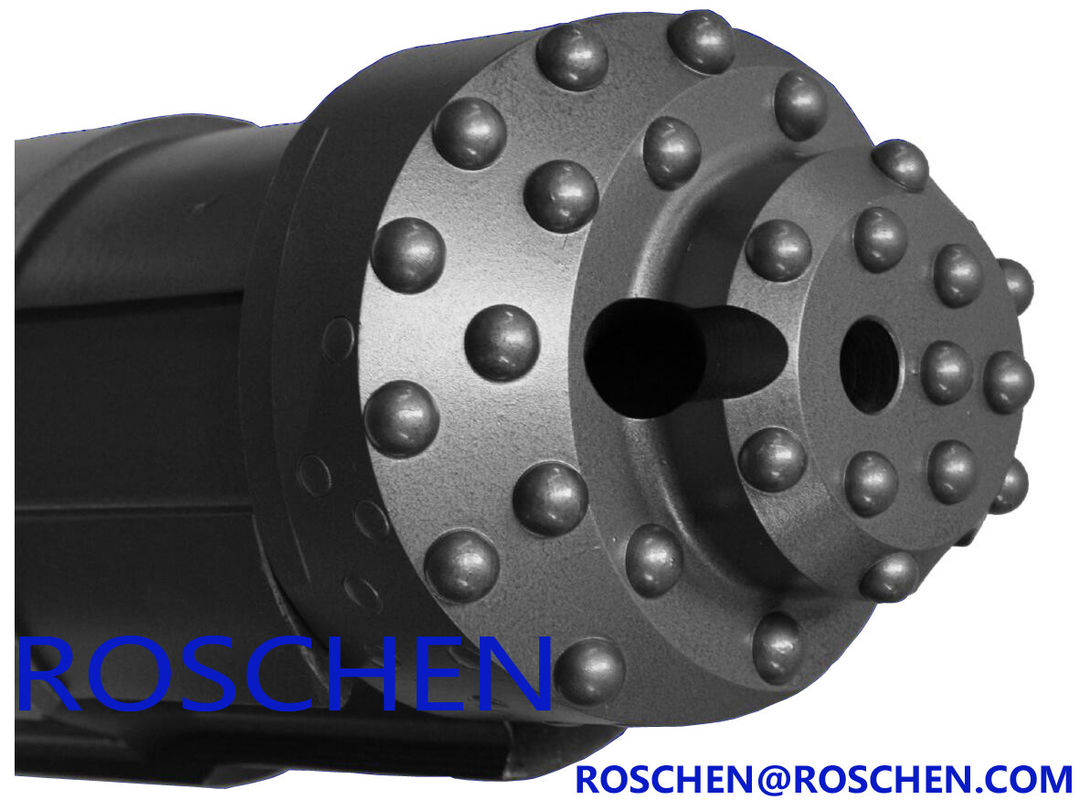

El sistema del ODS de Roschen es un sistema excéntrico bipartito probado de la perforación de la sobrecarga diseñado para la perforación y la cubierta simultáneas de agujeros, con condiciones de tierra inestables.
Características dominantes:
. Disponible para encajonar tamaños a partir 114m m (4 1/2”) hasta el diseño bipartito simple del diámetro de 273m m (¾ 10 ") para una mejor transferencia de la energía a la cara del pedazo
. Funcionamiento óptimo de la perforación en condiciones de tierra inestables
. El pedazo excéntrico se puede quitar fácilmente y rápidamente para el reemplazo o la restauración
. “abierto y cerrado” la fijación del arreglo dentro del tenedor así que nada del pedazo puede evitar que el pedazo excéntrico se cierre
. El pedazo del ODS tiene un diseño experimental positivo que ayude a la guía el pedazo excéntrico y produce un agujero más recto
Sistema de cubierta excéntrico (sistema excéntrico de la perforación de la sobrecarga) | |||||||||
Tipo | Cubierta Recom.Size (milímetros) | Diámetro interno mínimo de la zapata del entubado de Dia.of (milímetro) D | Escariado del diámetro (milímetro) C | MARTILLO DE DTH | Tubo de taladro | Número de parte. | |||
Max.OD (a) | Min.ID (b) | Hilo de la conexión | O.D. (milímetro) | Llave plana (milímetros) | |||||
ODEX90 | 115 | 102 | 90 | 123 | DHD3.5 | API 2 3/8" registro | 76 | 65 | ODEX90-DHD |
COP32 | ODEX90-COP | ||||||||
QL30 | ODEX90-QL30 | ||||||||
ODEX115 | 142 | 128 | 115 | 152 | DHD340 | API 2 3/8" registro | 76 | 65 | ODEX115-DHD |
COP44 | ODEX115-COP | ||||||||
SD4 | ODEX115-SD4 | ||||||||
QL40 | ODEX115-QL40 | ||||||||
Misión 40 | ODEX115-M40 | ||||||||
ODEX140 | 171 | 157 | 140 | 187 | DHD350R | API 2 3/8" registro | 89 | 65 | ODEX140-DHD |
COP54 | ODEX140-COP | ||||||||
SD5 | ODEX140-SD4 | ||||||||
QL50 | ODEX140-QL50 | ||||||||
Misión 50 | ODEX140-M50 | ||||||||
ODEX165 | 196 | 183 | 165 | 212 | DHD360 | Registro del API 3 el 1/2” | 114 | 95 | ODEX165-DHD |
COP64 | ODEX165-COP | ||||||||
SD6 | ODEX165-SD6 | ||||||||
QL60 | ODEX165-QL60 | ||||||||
Misión 60 | ODEX165-M60 | ||||||||
ODEX190 | 222 | 205 | 190 | 237 | DHD360 | Registro del API 3 el 1/2” | 114 | 95 | ODEX190-DHD |
COP64 | ODEX190-COP | ||||||||
SD6 | ODEX190-SD6 | ||||||||
QL60 | ODEX190-QL60 | ||||||||
Misión 60 | ODEX190-M60 | ||||||||
ODEX240 | 273 | 260 | 240 | 306 | DHD380 | Registro del API 3 el 1/2” | 114 | 95 | ODEX240-DHD |
COP84 | ODEX240-COP | ||||||||
SD8 | ODEX240-SD8 | ||||||||
QL80 | ODEX240-QL80 | ||||||||
Misión 80 | ODEX240-M80 | ||||||||
ODEX280 | 327 | 305 | 280 | 370 | SD10 | Registro del API 4 el 1/2” | 114 | 95 | ODEX280-SD |
Numa100 | ODEX280-NU |
ODEX
ROSCHEN produce el sistema excéntrico de la perforación de la sobrecarga de ODEX, empezando por el ODEX90 a ODEX445. Este sistema de tres piezas comprende del pedazo experimental, exprimidor, dispositivo de la guía. Los sistemas de la perforación de la sobrecarga de ROSCHEN ODEX son ampliamente utilizados en una variedad de usos de la perforación y de la explotación minera bien oscilar el anclaje y la investigación del sitio.
Advtanges:
- Retiro rápido de cortes; Alto índice de penetración, especialmente en la formación de roca resistente;
- Muestreo fácil del suelo y del agua subterránea durante la perforación;
- Posible medir la estimación de la producción en la profundidad seleccionada en la formación;
- Ventajoso en formaciones unconsolidated con un de alto riesgo de la cavadura
Gama del uso:
Es conveniente para los pozos de agua de la perforación, pozos geotérmicos, pilas cortas del mirco, mini-tipo medio que mampostea el agujero del proyecto del edificio, de la presa y del puerto.
1. Al perforar comienzo, el exprimidor balancea hacia fuera y escaria el piloto-agujero de par en par bastante para que el tubo de la cubierta resbale abajo detrás del montaje de la broca.
2. Cuando se alcanza la profundidad requerida, la rotación se invierte cuidadosamente, con lo cual el exprimidor balancea adentro, permitiendo que el montaje de la broca sea levantado a través de la cubierta.
3. los tubos que encajonan que deben para ser idos en el agujero de taladro se deben sellar en la parte inferior del agujero mediante la lechada del cemento o algún otro agente del lacre.
4. la perforación continúa a la profundidad deseada en la roca de fondo usando una perforación convencional.
