Alto martillo neumático rotatorio de la perforación DTH del agujero profundo del pozo de agua de la presión de aire
Pedazos de botón para la MISIÓN DHD QL SD del POLI
Productos hechos juego:
barras de taladro de 89m m con PIN del registro del API 3 el 1/2”
barras de taladro de 89m m con CAJA del registro del API 3 el 1/2”
barras de taladro de 114m m con PIN del registro del API 4 el 1/2”
barras de taladro de 114m m con CAJA del registro del API 4 el 1/2”
Pedazos con COP84. DHD380, Mission80, QL80, cañas SD8
Campos del uso:
Toda clase de campos, tales como explotación minera, mina, túnel, puente, construcción y etc., pero extremadamente excelente utilizar con los tubos de la cubierta durante la perforación de la cubierta.
Características:
Poder de alto impacto con la vida de servicio de baja fricción, larga, no retorno que limpia con un chorro de agua, funcionamiento confiable.
Parámetros de Techincal
Descripción | Código de producto | Caña del pedazo | Conexión del hilo | Diámetro externo (milímetro) | Longitud sin el pedazo (milímetro) | Peso (kilogramo) | Llave plana (milímetro) | Rec. Tamaño del agujero (milímetro) |
RS 180 | 260000 | DHD38, COP84 | PIN DEL REGISTRO DEL API 4 EL 1/2” | 180 | 1522 | 190 | 150 | 203-271 |
Presión de funcionamiento (barra) | Frecuencia del impacto en la barra 17 (herzios) | Presión axial normal (kN) | Velocidad de Rec.Rotation (r/min) | Consumo del aire (³ /min de m) | ||||
14-24 | 20 | 18,3 | 30-40 | 12bar | 17bar | 24bar | ||
22,5 | 28,2 | 39,6 |
Martillos que hacen juego a otros pedazos | ||||||||
Descripción | Código de producto | Caña del pedazo | Conexión del hilo | Diámetro externo (milímetro) | Longitud sin el pedazo (milímetro) | Peso (kilogramo) | Llave plana (milímetro) | Rec. Tamaño del agujero (milímetro) |
RS180-QL80 | 260001 | QL80 | PIN DEL REGISTRO DEL API 4 EL 1/2” | 180 | 1515 | 190 | 150 | 203-271 |
RS180-Mission80 | 260003 | Mission80 | 1515 | 188 | ||||
RS180-MACH80 | 260005 | MACH80 | 1522 | 190 | ||||
RS180-SD8 | 261000 | SD8 | 1492 | 195 |
Trabajo Pressur (barra) |
Impacto Frecuencia en la barra 17 |
Normal Axial Presión (kN |
Rec. Rotación Velocidad (r/min) |
Aire Consumo (³ /min de m) |
||
14-24 | 20 | 18,3 | 30-40 | 14bar | 17bar | 24bar |
22,5 | 28,2 | 39,6 |

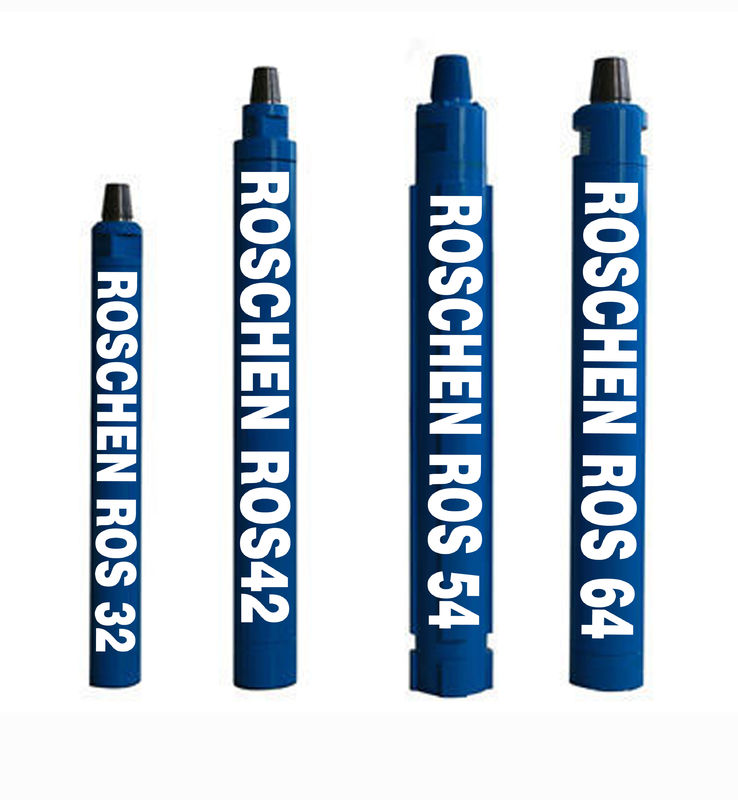

ROSCHEN DTH martilla especificaciones | |||||||
Tamaño del martillo | Caña del pedazo | Código de ROSCHEN | Hilo de la conexión | Pedazo conveniente | Presión de funcionamiento | Consumo del aire | |
1" | BR1 | ROS 11 | Caja RD50 | ¢50-70mm | 0.7-1.75Mpa | 0.7Mpa | 4.5m3/min |
1.0Mpa | 4m3/min | ||||||
1.4Mpa | 5m3/min | ||||||
2" | BR2 | ROS 22 | Caja RD50 | ¢70-¢90mm | 0.7-1.75Mpa | 0.7Mpa | 4.5m3/min |
1.0Mpa | 4m3/min | ||||||
1.4Mpa | 5m3/min | ||||||
3" | DHD3.5 | ROS 32 | API 2 3/8" registro | ¢90-¢110mm | 1.0-1.5Mpa | 1.0Mpa | 4.5m3/min |
COP32/COP34 | |||||||
M30 | 1.5Mpa | 9m3/min | |||||
4" | DHD340 | ROS 34 | API 2 3/8" registro | ¢110-¢135mm | 1.0-2.5Mpa | 1.0Mpa | 6m3/min |
COP44 | |||||||
QL40 | |||||||
SD4 | 1.8Mpa | 10m3/min | |||||
M40 | 2.4Mpa | 15m3/min | |||||
5" | DHD350 | ROS 52 ROS 54 |
API 2 3/8" registro registro de /API 3 el 1/2” | ¢135-¢155mm | 1.0-2.5Mpa | 1.0Mpa | 9m3/min |
COP54 | |||||||
QL50 | |||||||
SD5 | 1.8Mpa | 15m3/min | |||||
M50 | 2.4Mpa | 23m3/min | |||||
6" | DHD360 | ROS 62 ROS 64 |
Registro del API 3 el 1/2” | ¢155-¢190mm | 1.0-2.5Mpa | 1.0Mpa | 10m3/min |
COP64 | |||||||
QL60 | |||||||
SD6 | 1.8Mpa | 20m3/min | |||||
M60 | 2.4Mpa | 28.5m3/min | |||||
8" | DHD380 | ROS 82 ROS 84 |
Registro del API 4 el 1/2” | ¢195-¢254mm | 1.0-2.5Mpa | 1.0Mpa | 15m3/min |
COP84 | |||||||
QL80 | 1.8Mpa | 26m3/min | |||||
SD8 | 2.4Mpa | 34m3/min | |||||
M80/M85 | |||||||
10" | SD10 | ROS 100 | API 6 5/8" registro | ¢254-¢311mm | 1.0-2.5Mpa | 1.0Mpa | 22m3/min |
Numa100 | 1.8Mpa | 40m3/min | |||||
ROS 100 | 2.4Mpa | 55m3/min | |||||
12" | DHD1120 | ROS 120 | API 6 5/8" registro | ¢305-¢445mm | 1.0-2.5Mpa | 1.0Mpa | 30m3/min |
SD12 | 1.8Mpa | 56m3/min | |||||
Numa120 | 2.4Mpa | 78m3/min | |||||
Notas: | |||||||
¡Metzke, hilo de Remet está disponible! | |||||||
Cualquier tipo especial caña de martillo de DTH estará disponible por peticiones. |
Pedazo de DTH
El pedazo de DTH es también nuestro producto principal. Después de que los años del mang busquen, tenemos experiencia de los ricos en los productos de alta calidad del desarrollo y de la fabricación, que adoptaron las materias primas de alta calidad, tecnología avanzada y pasamos con estrictamente la inspección.
1.high y brocas bajas del abajo--agujero de la presión de aire
holeDia de la presión de aire 2.Low.: 65-220m m
diámetro del agujero de la presión de aire 3.High: 85-305m m
tipo 4.Face: centro del descenso/indicador cóncavo/del cuerpo/del doble/plano
el pedazo de 5.Our DTH puede ser conveniente para muchos tipos de martillo de DTH, tales como XL, misión, POLI, IR, Mach, Demag, SD, Bulroc, Mach de Halco, cavador etc.
