Martillo de la circulación del revés de Mincon, herramientas de perforación del martillo del martillo de RC

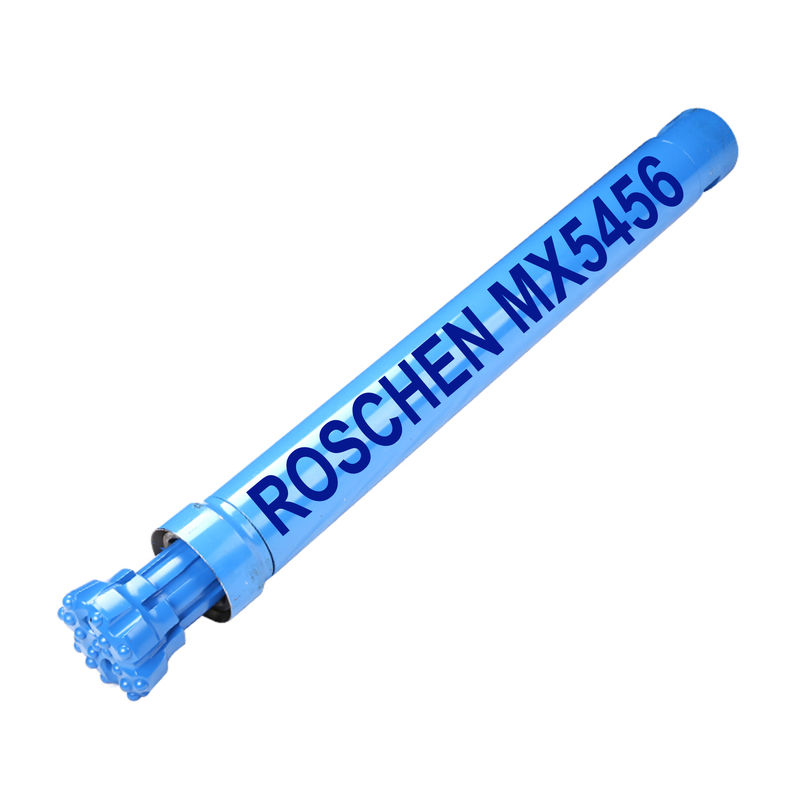

MX5456 RC Hammer (4 1/2 "Metzke) Martillo de circulación inversa de Mincon


Roschen puede fabricar la serie MX5456 RC Hammer, que tiene un buen taladro en oro, sitio de minería.

La Mincon Xploration (MX) 5456 es una herramienta de muestreo geológico de alto rendimiento que proporciona un funcionamiento sin problemas en todo tipo de condiciones exigentes fabricadas por Roschen. Ofrece tasas de penetración superiores en comparación con otros fabricantes con una perforación extremadamente suave y un muestreo continuo. Al igual que todos los martillos Roschen DTH, el MX mantiene una excelente presión de funcionamiento durante una vida útil prolongada y, en general, es la herramienta que necesita para sacar el máximo provecho de todos sus equipos. Todos los productos Roschen se fabrican en casa y todos los procesos están controlados por el experimentado Departamento de Ingeniería de Roschen. Esto garantiza que la calidad que "Esperas" siempre se entrega.

Características clave y beneficios

. Sistema de montaje patentado para componentes internos fijos.
. Un vástago extremadamente robusto con una longitud corta permite una mayor transferencia de energía entre el pistón y la broca.
. Longitudes de manguito de mandril variables para diferentes condiciones de perforación.
. Conjunto de tubo de muestra de una sola pieza.
. Tubos de muestra con tratamiento térmico sobre una resistencia superior al desgaste en comparación con nuestros competidores.
. Los tamaños variables del orificio del tubo de muestra permiten al contratista una mayor flexibilidad en la configuración de su herramienta.
. Manga de desgaste endurecida para una óptima resistencia al desgaste incluso en las condiciones más abrasivas.
. Las roscas de arranque múltiple en la parte posterior y el mandril aseguran un fácil acoplamiento / desacoplamiento del martillo.
. Opciones de manguito de sujeción de metal pulverizado y manga de desgaste para una mayor resistencia al desgaste en la circulación exterior.
. Todos los componentes internos críticos se tratan térmicamente bajo un control estricto para maximizar la longevidad de la herramienta.
. Facilidad de servicio sin necesidad de herramientas especiales de montaje o desmontaje.

Datos técnicos del martillo RC MX5456
Presupuesto	Métrico	Imperial
Diámetro exterior del martillo	132mm	5.2 "
Longitud del martillo (menos broca)	1165mm	45.9 "
Llave Trasera De Tamaño Plano	100mm	4 ”
Tipo de vástago de broca	MX5456
Hilo de fondo	4 1/2 "Metzke
Rango de tamaño de broca	137 mm - 146 mm	5.4 "- 5.75"
Peso del martillo (menos bit)	77 Kgs	170 lbs.
Peso máximo de la broca	18.7 Kgs	41.2 libras
Peso del pistón	19 Kgs	41.9 Lb
Maquillaje Torque	5288-7050 NM	3900-5200 FT Lbs
Backhead Stand Off	0.75mm	0.030 "
Paquete de aire mínimo recomendado	25.5m3 / min @ 24.1Bar	900cfm @ 350psi

Lista de partes:

ít	Parte no	Descripción
	MX5456AS02	Martillo MX5456 4 1/2 "Metzke
1	1300-0850	Anillo de seguridad interno
2	MX5456AT11	Tubo Adaptador 4.5 Metzke Pin
3	BS 228	Anillo O (x 2)
4	BS 040	O anillo
5	MX5456SC01	Pantalla de aire
6	MX5456BH11	Cabeza trasera 4 ½ Metzke
7	8406-0200-N8	Sello de la válvula de retención
8	MX5456CV01	Válvula de retención del émbolo
9	MX5456SP01	Compruebe la válvula de resorte
10	MX5456SM01	Anillo de maquillaje de acero
11	MX5456LR01	Anillo de cierre
12	MX5456SS01	Espaciador
13	MX5456ST01	Tubo de muestra
	MX5456ST03	Tubo de muestra
14	BS230	O anillo
15	MX5456DR01	Tubo de muestra de montaje
dieciséis	BS228	O anillo
17	BS237	Anillo O (x 2)
18	BS042	O anillo
19	MX5456SR01	Anillo de asiento
20	MX5456IC01	Cilindro interno
21	MX5456PN01	Pistón
22	MX5456WS01	Use manga
23	MX5456PR01	Anillo de retención del pistón
24	MX5456BB01	Alineador que lleva el arbusto
25	N7-102-4	Anillo O (x 2)
26	5456PIN	Pasadores de retención de la broca x 8 (conjunto)
27	MX5456CK11	Arrojar

Las presiones de aire se dan para los compresores que funcionan a nivel de sello a 20 ° C (68º F). Las correcciones al volumen real del compresor deben hacerse para tener en cuenta la temperatura, la altitud y la humedad relativa.

Los martillos DTH deben recibir un suministro constante de aceite de perforación de roca adecuado para proteger los componentes internos y proporcionar un buen sellado de aire entre las superficies de funcionamiento del martillo para una perforación eficiente. Roschen recomienda el uso del aceite de perforación de roca Roschen Losonsafe® (RDO) para mantener un rendimiento óptimo y prolongar la vida útil de los componentes internos. El correcto consumo de aceite depende del volumen de aire y las condiciones. Consulte el gráfico de lubricación a continuación para obtener recomendaciones. Cuando se taladra en condiciones húmedas, la cantidad normal se debe duplicar. Debe haber evidencia visual de aceite alrededor del vástago de la broca y dentro de las juntas de los tubos al cambiar los tubos.

Si se utilizan aceites de perforación de roca a base de petróleo, el grado de aceite recomendado depende de la temperatura ambiente y la presión de operación. Como regla general, el aceite para broca de roca de grado ISO320 se debe usar siempre que sea posible, ya que el martillo es una herramienta de alta frecuencia; sin embargo, cuando la bomba no puede bombear el aceite en condiciones más frías, se puede usar un grado de aceite inferior según el gráfico abajo.

Brocas

Diámetro		Tipo de cara	Número de pieza	Descripción	No. x Botón Dia (pulgadas)			Agujeros de muestra	Peso aproximado.
mm	pulgada				Exterior	Cara	Centrar		Kgs.	Lbs.
137	5 3/8	Cóncavo	5456137C10	5 3 / 8CC MX5456 BIT	8 * 5/8	4 * 5/8	4 * 9/16	2	17	37.5
137	5 3/8	Formacion dura	5456137H10	5 3 / 8HF MX5456 BIT	8 * 5/8	6 * 5/8	4 * 1/2	2	17	37.5
140	5 1/2	Cóncavo	5456140C10	5 1 / 2CC MX5456 BIT	8 * 5/8	4 * 5/8	4 * 9/16	2	17	37.5
140	5 1/2	Centro de caída	5456140D10	5 1 / 2DC MX5456 BIT	8 * 5/8	4 * 5/8	4 * 9/16	2	17	37.5
140	5 1/2	Formacion dura	5456140H10	5 1 / 2HF MX5456 BIT	8 * 5/8	6 * 5/8	4 * 1/2	2	17	37.5
143	5 5/8	Centro de caída	5456143D10	5 5/8 "MX5456 BIT	8 * 5/8	4 * 5/8	4 * 1/2	2	17	37.5
143	5 5/8	Formacion dura	5456143H10	5 5/8 "MX5456 BIT	8 * 5/8	6 * 5/8	4 * 1/2	2	17	37.5
146	5 3/4	Cóncavo	5456146C10	5 3 / 4CC MX5456 BIT	8 * 5/8	4 * 5/8	4 * 9/16	2	17	37.5
146	5 3/4	Centro de caída	5456146D10	5 3/4 MX5456DC BIT	8 * 5/8	4 * 5/8	4 * 1/2	2	17	37.5
146	5 3/4	Formacion dura	5456146H10	5 3 / 4HF MX5456 BIT	8 * 5/8	6 * 5/8	4 * 1/2	2	17	37.5
152	6	Formacion dura	5456152H10	6 HF MX5456 BIT	8 * 5/8	6 * 5/8	4 * 1/2	2	18	39.7
165	6 1/2	Centro de caída	5456165C01	6 1/2 MX5456 broca de sujeción	8 * 5/8	4 * 9/16	4 * 1/2	2	18	39.7
190	7 1/2	Centro de caída	5456190C10	7 1/2 MX5456 broca de sujeción	16 * 5/8	4 * 5/8	4 * 1/2	2	20	44.1
200	8	Centro de caída	5456200C10	Broca de sujeción MX5456 de 8 "	16 * 5/8	4 * 5/8	4 * 1/2	2	20	44.1
