Máquina reversa DC de la plataforma de perforación de (RC) de la circulación que perfora tamaño del agujero de 300 milímetros

Plataforma de perforación reversa de la circulación (RC)

¿Porqué necesita la perforación reversa de la circulación?

. Al perforar el agujero del diámetro >250mm, que el área anular entre el tubo de taladro y la superficie interna de la perforación es muy grande.
. Si usa método directo de la perforación de la circulación, necesita el compresor muy potente con los altos compresores del flujo de aire (incluso 2 – 3) salir bastante velocidad que limpia con un chorro de agua abajo a todos los cortes del agujero.
. Si no, el corte permanecerá en el agujero y pegó la perforación. Por lo tanto puede hacer el agujero que perfora muy costoso. En este caso, la perforación reversa de la circulación (perforación de RC) será la mejor opción.

Principio de la circulación del revés de Roschen DTH:

. Es opuesto de método directo de la perforación de la circulación de DTH.
. El aire va a martillar vía el área anular entre el tubo externo y el tubo interno y a sacar los cortes del agujero con el área del tubo interno.
. Debido al área anular más pequeña y al área interna del tubo para el aire va a través, puede conseguir velocidad que limpia con un chorro de agua muy alta con flujo de aire bajo del compresor.
. De esta manera, puede ahorrar el coste para perforar

Ejemplo de la circulación reversa comparado y métodos directos de la circulación de DTH:

1. Por la perforación de DC:
2. tamaño del agujero: 300 milímetros
3. diámetro del tubo de taladro 114 milímetros
4. área anular entre el tubo y la pared: 0,06 m2
5. velocidad que limpia con un chorro de agua necesaria: 20 m/s
6. flujo de aire necesario: 72 m3/min.
7. conclusión: necesita 2 compresores de aire y cada uno con flujo de aire de 36 m3/min

8. Por la perforación de RC
9. tamaño del agujero: 300 milímetros
10. diámetro externo dual del tubo de taladro 114 milímetros
11 diámetro interno dual del tubo de taladro: 60 milímetros
12. Área anular entre interno y hacia fuera la pared del tubo dual: 0,00324 m2
13. Velocidad que limpia con un chorro de agua necesaria: 20 m/s
14. Velocidad que limpia con un chorro de agua necesaria: 20 m/s
15. Flujo de aire necesario: 4 m3/min

. Conclusión: necesita solamente los compresores de 1 aire con flujo de aire de 4 m3/min es bastante buena
. Desde arriba del cálculo, podemos ver que por la perforación de RC necesita un flujo de aire mucho más bajo y podemos ahorrar el coste para el compresor. Ésta es razón por la que la circulación reversa es ampliamente utilizada en industria de perforación de la perforación

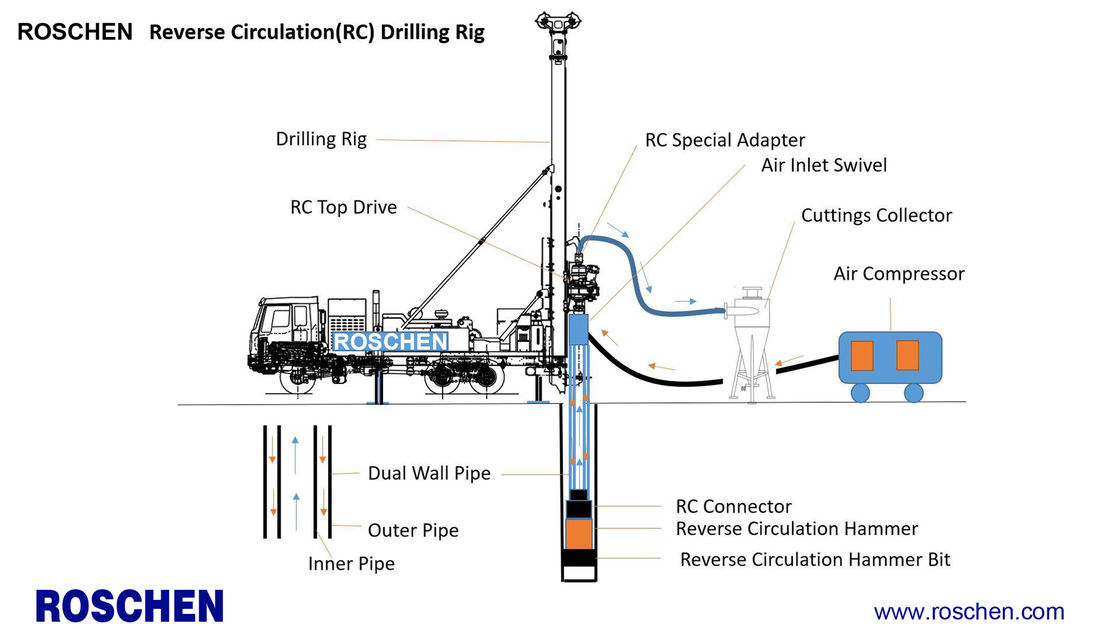

Roschen perfora los accesorios reversos de la circulación:

. Plataforma de perforación de RC
. Compresor de aire
. Eslabón giratorio de la entrada de aire
. Tubo dual de la pared
. Conector especial de RC
. Martillo de RC
. Pedazo del martillo de RC
. Cortar los colectores
