Abajo de la ingeniería del martillo/del túnel del taladro del agujero abajo de las herramientas del agujero

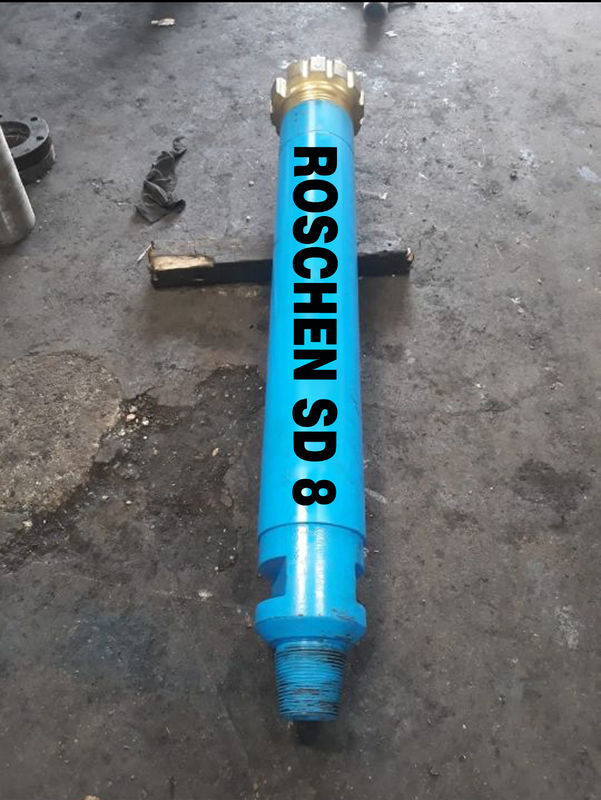

Abajo de la perforación de roca del martillo del martillo SD8 del agujero/de la ingeniería del túnel abajo de las herramientas del agujero
Abajo de la introducción del martillo del taladro del agujero
Los martillos de la circulación RC y las brocas de perforación reversos del martillo proporcionan funcionamiento excepcional junto con confiabilidad y simplicidad excepcionales. Nuestros martillos reversos de la circulación son convenientes para que cualquier proceso de la exploración y del control del grado obtenga una muestra exacta sin la contaminación. La perforación de RC martilla puede en la mayoría de los casos realiza la colección continua de la muestra en una parte de la hora necesaria con la base convencional o del cable metálico.
Abajo de las dimensiones de la especificación del martillo del taladro del agujero
ROSCHEN DTH martilla especificaciones técnicas | |||||||
Tamaño del martillo | Mordió la caña | Código de ROSCHEN | Hilo de la conexión | Pedazo conveniente | Presión de funcionamiento | Consumo del aire | |
2" | BR2 | ROS 11 ROS 22 | Caja RD50 | ¢70-¢90m m | 0.7-1.75Mpa | 0.7Mpa | 4.5m3/min |
1.0Mpa | 4m3/min | ||||||
1.4Mpa | 5m3/min | ||||||
3" | DHD3.5 | ROS 32 | API 2 3/8" registro | ¢90-¢110m m | 1.0-1.5Mpa | 1.0Mpa | 4.5m3/min |
COP32/COP34 | |||||||
M30 | 1.5Mpa | 9m3/min | |||||
4" | DHD340 | ROS 34 | API 2 3/8" registro | ¢110-¢135m m | 1.0-2.5Mpa | 1.0Mpa | 6m3/min |
COP44 | |||||||
QL40 | |||||||
SD4 | 1.8Mpa | 10m3/min | |||||
M40 | 2.4Mpa | 15m3/min | |||||
5" | DHD350 | ROS 52 ROS 54 | API 2 3/8" registro registro del API 3 el 1/2” | ¢135-¢155m m | 1.0-2.5Mpa | 1.0Mpa | 9m3/min |
COP54 | |||||||
QL50 | |||||||
SD5 | 1.8Mpa | 15m3/min | |||||
M50 | 2.4Mpa | 23m3/min | |||||
6" | DHD360 | ROS 62 ROS 64 | Registro del API 3 el 1/2” | ¢155-¢190m m | 1.0-2.5Mpa | 1.0Mpa | 10m3/min |
COP64 | |||||||
QL60 | |||||||
SD6 | 1.8Mpa | 20m3/min | |||||
M60 | 2.4Mpa | 28.5m3/min | |||||
8" | DHD380 | ROS 82 ROS 84 | Registro del API 4 el 1/2” | ¢195-¢254m m | 1.0-2.5Mpa | 1.0Mpa | 15m3/min |
COP84 | |||||||
QL80 | 1.8Mpa | 26m3/min | |||||
SD8 | 2.4Mpa | 34m3/min | |||||
M80/M85 | |||||||
10" | SD10 | ROS 100 | API 6 5/8" registro | ¢254-¢311m m | 1.0-2.5Mpa | 1.0Mpa | 22m3/min |
Numa100 | 1.8Mpa | 40m3/min | |||||
ROS 100 | 2.4Mpa | 55m3/min | |||||
12" | DHD1120 | ROS 120 | API 6 5/8" registro | ¢305-¢445m m | 1.0-2.5Mpa | 1.0Mpa | 30m3/min |
SD12 | 1.8Mpa | 56m3/min | |||||
Numa 120 | 2.4Mpa | 78m3/min | |||||
15" | Numa 150 | ROS 150 | API 6 5/8" registro | ¢530mm-¢660mm | 1.0-2.5Mpa | 1.0Mpa | 30m3/min |
DHD1150 | 1.8Mpa | 56m3/min | |||||
QL150 | 2.5Mpa | 78m3/min | |||||
18" | Numa 180 | ROS 180 | API 6 5/8" registro | ¢600mm-¢860mm | 1.0-2.5Mpa | 1.0Mpa | 30m3/min |
DHD1180 | 1.8Mpa | 56m3/min | |||||
QL180 | 2.5Mpa | 78m3/min | |||||
24" | Numa 240 | ROS 240 | API 6 5/8" registro | ¢775mm-1000mm | 1.0-2.5Mpa | 1.0Mpa | 30m3/min |
QL 240 | 1.8Mpa | 56m3/min | |||||
SD 24 | 2.5Mpa | 78m3/min | |||||
Notas: | |||||||
Cualquier tira está disponible | |||||||
¡El API, Metzke, Remet, hilo de Fabe está disponible! | |||||||
Cualquier tipo especial caña de martillo de DTH estará disponible por peticiones. |
Especificación del martillo de una presión más baja DTH | |||||||
Modelo | Diámetro del agujero de taladro (milímetros) | Cubierta OD (milímetros) | Longitud (milímetros) | Peso (kilogramos) | Presión del trabajo (MPa) | Consumo del aire (m3/min) | Frecuencia del impacto (T/min) |
martillo de 65A DTH | Ø65-67 | 61 | 745 | 13 | 0.5-0.7 | 2,5 | ≥810 |
martillo de 70A DTH | Ø74-76 | 67 | 766 | 15 | 0.5-0.7 | 3 | ≥810 |
martillo de 80A DTH | Ø80-82 | 72 | 796 | 17 | 0.5-0.7 | 5,5 | ≥810 |
Martillo de 90 DTH | Ø90-100 | 80 | 796 | 22 | 0.5-0.7 | 7 | ≥840 |
martillo de 90A DTH | Ø90-100 | 80 | 796 | 22 | 0.5-0.7 | 6 | ≥840 |
Martillo de 900 DTH | Ø90-100 | 80 | 870 | 24 | 0.8-1.2 | 5 | ≥700 |
Martillo de 930 DTH | Ø90-100 | 80 | 870 | 24 | 0.8-1.2 | 6 | ≥700 |
martillo de 110A DTH | Ø110-120 | 98 | 838 | 36 | 0.5-0.7 | 11 | ≥840 |
Martillo de DHD340 DTH | Ø110-140 | 98 | 1045 | 39 | 1.2-2.0 | 3.5-15 | ≥1140 |
Martillo de DHD350 DTH | Ø135-155 | 122 | 1213 | 57 | 0.6-2.5 | 7.5-9 | ≥1140 |
Martillo de DHD360 DTH | Ø152-190 | 139 | 1300 | 98 | 0.6-2.5 | 10.5-19 | ≥1140 |
Abajo de los detalles del martillo del taladro del agujero
Precauciones de la operación del martillo del taladro del martillo de CIR110A:
1. En condiciones normales de la perforación de roca, el martillo se mantiene y se limpia y se vuelve a montar cada 200 horas de operación. Los agujeros de perforación o la escorificación en escoria del fango se realiza cada 100 horas.
2. La lubricación del martillo se alcanza a través del dispositivo de engrase en el motor principal. Por lo tanto, es necesario asegurarse de que el dispositivo de engrase está llenado de aceite antes del inicio de cada cambio, y todavía hay un exceso antes de que el cambio siguiente comience. El aceite de lubricante es no. mecánico 20 del aceite en verano y aceite mecánico de no. 5-10 en invierno. Antes de que el martillo esté instalado en el tubo de taladro, la válvula de escape se actúa para quitar la ruina en el tubo de taladro y para comprobar si hay aceite en el tubo de taladro. Compruebe el dispositivo del impacto después de conectar.
3. El martillo de DTH y la barra de taladro no se deben invertir en el agujero para prevenir accidentes. En curso de perforación abajo del agujero, si usted quiere parar el perforar, usted no debe parar el suministro de aire al martillo inmediatamente. Usted debe levantar el taladro y soplarlo, y para el suministro de gas cuando no hay roca y polvo de la roca en el agujero. , Después pare el dar vuelta.
