Martillo de circulación inversa de perforación rotatoria utilizado para recolectar muestras de roca de manera rápida y eficiente
Introducción al martillo de circulación inversa
HERRAMIENTAS DE RENDIMIENTO DE CIRCULACIÓN INVERSA
La perforación de circulación inversa (RC) se usa para recolectar muestras de roca de manera rápida y eficiente usando un taladro rotatorio grande y un compresor de aire.La mayor tasa de penetración y el menor costo por metro de la perforación RC la hacen ideal para obtener muestras minerales en las primeras fases de un proyecto de exploración.
PERFORACIÓN CON CIRCULACIÓN INVERSA
La perforación de circulación inversa (RC) utiliza una barra de perforación de pared doble con una herramienta de corte, generalmente un martillo recíproco neumático, para producir un pozo en una formación rocosa y recuperar fragmentos de roca y recortes del fondo del pozo.La circulación inversa se logra soplando aire por las varillas en el espacio anular entre el tubo interior y el exterior, lo que provoca una presión diferencial que crea elevación para los recortes que viajan por el tubo interior hasta la superficie.La perforación RC ha demostrado ser un medio rápido y económico para recolectar muestras de minerales y ha ganado popularidad desde su introducción en Alemania en la década de 1960.
GIRATORIOS
Usados en métodos de perforación RC puros o métodos convencionales Down The Hole (DTH), los destorcedores Roschen son una alternativa rentable a la operación de destorcedor superior e inferior convencional;y con un solo conjunto de conexiones, brindan beneficios de seguridad adicionales y menores requisitos de mantenimiento.
CADENA DE PERFORACIÓN RC
La sarta de perforación RC está diseñada para entregar aire de alta presión y alto volumen a la herramienta de corte en el fondo del pozo.Una vez que se selecciona un equipo de perforación, los subs y adaptadores hacen posible conectar una sarta de perforación al cabezal de perforación, en muchas combinaciones diferentes según la elección de las herramientas utilizadas.
Martillo de circulación inversa CARACTERÍSTICAS:
Varillas de perforación de circulación inversa
Roschen ofrece barras de perforación con roscas tipo Faber, Matrix, Metzke y Remet para una compatibilidad completa con todos los sistemas.Nuestra robusta tubería de perforación brinda 360° de contacto desde el collar del tubo interno hasta el tubo externo y está diseñada para ser reemplazada fácilmente en el campo, lo que minimiza el costoso tiempo de inactividad.
faber
La rosca tipo Faber es una de las roscas estándar reconocidas que se utilizan en la perforación con circulación inversa.La tubería de perforación tipo Faber de Roschen cuenta con juntas de herramientas de aleación de alto grado con pasadores tratados térmicamente para una resistencia superior a los daños, cuerpos intermedios de precisión de alta resistencia para una vida útil prolongada y facilidad de montaje, y conjuntos de tubos internos reemplazables en campo.El hilo tipo Faber utiliza un diseño de cuatro hilos por pulgada.
Matriz
La rosca tipo matriz es otro estándar reconocido en la perforación RC.La tubería de perforación tipo Matrix de Roschen cuenta con juntas de herramientas de aleación de alta calidad con pasadores tratados térmicamente para una resistencia superior a los daños, cuerpos intermedios de precisión de alta resistencia para una vida útil prolongada y facilidad de montaje.En la varilla tipo Matrix, la cámara de aire puede fijarse con estabilizadores de caucho o reemplazarse en campo con estabilizadores de acero.El tubo RC de tipo matriz cuenta con juntas tóricas de sellado en la parte del pasador del conjunto del tubo interior, lo que proporciona un sellado y un flujo de aire óptimos para el tubo interior.El hilo tipo matriz utiliza un diseño de tres hilos por pulgada más grueso y duradero.
Metzke
La rosca tipo Metzke es una de las roscas estándar reconocidas que se utilizan en la perforación con circulación inversa.La tubería de perforación tipo Roschen Metzke cuenta con juntas de herramientas de aleación de alta calidad con pasadores tratados térmicamente para una resistencia superior a los daños, cuerpos intermedios de precisión de alta resistencia, para una vida útil prolongada y fácil de ensamblar, y conjuntos de tubos internos reemplazables en el campo con juntas especiales que ofrecen un ángulo de 360 grados. estabilización con mínima restricción de flujo.La rosca tipo Metzke utiliza un diseño de cuatro roscas por pulgada y una superficie de acoplamiento de junta de herramienta de 90° más robusta.
recordar
La rosca tipo Remet es otro estándar reconocido en la perforación RC.La tubería de perforación tipo Remet de Roschen cuenta con uniones de herramientas de aleación de alta calidad con pasadores tratados térmicamente para una resistencia superior a los daños, cuerpos intermedios de precisión de alta resistencia, para una vida útil prolongada y facilidad de montaje, y conjuntos de tubos internos reemplazables en campo con uniones especiales que ofrecen una estabilización de 360 grados con mínima restricción de flujo.La tubería RC tipo Remet cuenta con juntas tóricas de sellado en la parte del pasador del conjunto del tubo interno, lo que proporciona un sellado y un flujo de aire óptimos para el tubo interno.El hilo tipo Remet utiliza un diseño de tres hilos por pulgada más grueso y duradero.
Parámetros del martillo de circulación inversa
Especificaciones de los martillos ROSCHEN RC | |||||||||
Tamaño del martillo | Martillo | Vástago de broca | Código ROSCHEN | Rango de agujeros (mm) | Diámetro externo (mm) | Longitud (sin broca) mm | Peso (NO) kg | Hilo de conexión | Presión laboral |
3" | RE531 | RE531 | ROS RC 30 | 84-100 | 81 | 1069 | 29 | 3“ Retomar | 1.0-3.0Mpa |
3" | RE035 | RE035 | ROSRC35 | 84-105 | 85 | 1075 | 35 | 3“ Retomar | 1.0-3.0Mpa |
4 1/2" | RE004 | RE004 | ROSRC40 | 111-127 | 107 | 1252 | 52 | 3.5"-4" Remet 4" Metzke | 1.0-3.0Mpa |
4 1/2" | RE540 | RE540 | ROSRC45 | 111-127 | 107 | 1252 | 52 | 3.5"-4" Remet 4" Metzke | 1.0-3.0Mpa |
5" | RE040 | RE040 | ROSRC50 | 113-130 | 109.5 | 1191 | 57 | 3.5"-4" Remet 4" Metzke | 1.0-3.0Mpa |
5" | RE542 | RE542 | ROSRC50 | 113-130 | 109.5 | 1191 | 57 | 3.5"-4" Remet 4" Metzke | 1.0-3.0Mpa |
5" | RE543 | RE543 | ROSRC50 | 120-135 | 116 | 1191 | 62 | 3.5"-4" Remet 4" Metzke | 1.0-3.0Mpa |
5" | RE545 | RE545 | ROSRC50 | 122-135 | 117.5 | 1261 | sesenta y cinco | 4"-4.5" Remet 4"-4.5" Metzke | 1.5-3.5Mpa |
5 1/2" | RE547 | RE547 | ROSRC55 | 130-146 | 124.5 | 1270 | 71 | 4.5" Remet 4.5" Metzke | 1.5-3.5Mpa |
5 1/2" | RE052 | RE052 | ROSRC55 | 130-146 | 124.5 | 1270 | 71 | 4.5" Remet 4.5" Metzke | 1.5-3.5Mpa |
5 3/4" | RE054 | RE054 | ROSRC55 | 130-146 | 124.5 | 1270 | 85 | 4.5" Remet 4.5" Metzke | 1.5-3.5Mpa |
5 3/4" | RE140 | RE140 | ROSRC55 | 130-146 | 124.5 | 1270 | 85 | 4.5" Remet 4.5" Metzke | 1.5-3.5Mpa |
5" | PR40 | PR40 | ROSRC50 | 124-142 | 120.5 | 1362 | 80.5 | 3,5"-4,5" Remet 3,5"-4,5" Metzke | 1.5-3.5Mpa |
5 1/2" | PR52 | PR52 | ROSRC55 | 126-142 | 121 | 1227 | 68.5 | 4"-4.5" Remet 4"-4.5" Metzke | 1.5-3.5Mpa |
5 1/2" | PR52R | PR52/PR52R | ROSRC55 | 130-146 | 124 | 1225 | sesenta y cinco | 4"-4.5" Remet 4"-4.5" Metzke | 1.5-3.5Mpa |

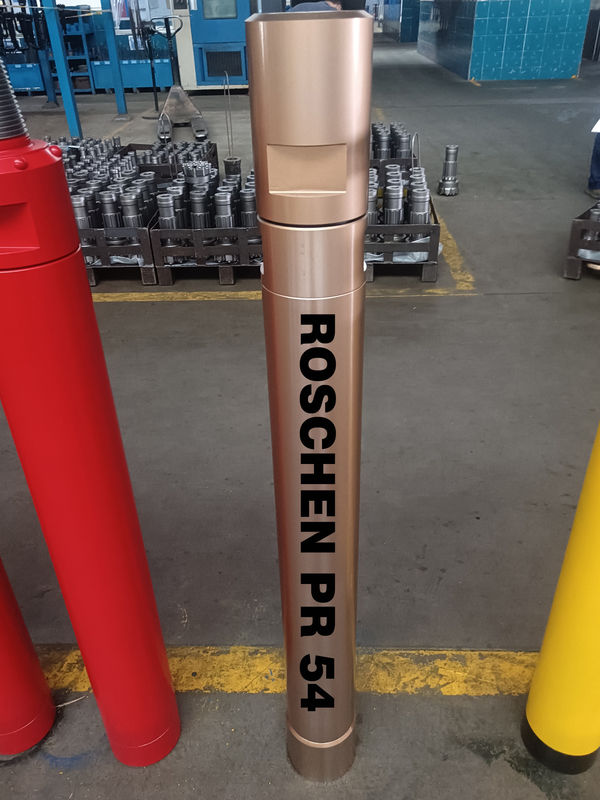

5 1/2" | PR54 | PR54 | ROSRC55 | 135-150 | 130 | 1294 | 84.5 | 4.5" Remet 4.5" Metzke | 1.5-3.5Mpa |
6" | MX5456 | MX5456 | ROS RC 60 | 136-150 | 132 | 1362 | 90 | 4.5" Remet 4.5" Metzke | 1.5-3.5Mpa |
6"~6 1/2" | RC62/RC62R | RC62/RC62R | ROSRC65 | 152-190 | 146 | 1320 | 110 | Como petición | 1.5-3.5Mpa |
8" | RC82/RC82R | RC82/RC82R | ROSRC80 | 190-250 | 180 | 1395 | 185 | Como petición | 1.5-3.5Mpa |
10" | RC100/RC100R | RC100/RC100R | ROS RC 100 | 250-370 | 240 | 1528 | 328 | Como petición | 1.5-3.5Mpa |
Notas: | |||||||||
Metzke, ¡el hilo de Remet está disponible! | |||||||||
Cualquier vástago de tipo especial de RC Hammer estará disponible a pedido. |
