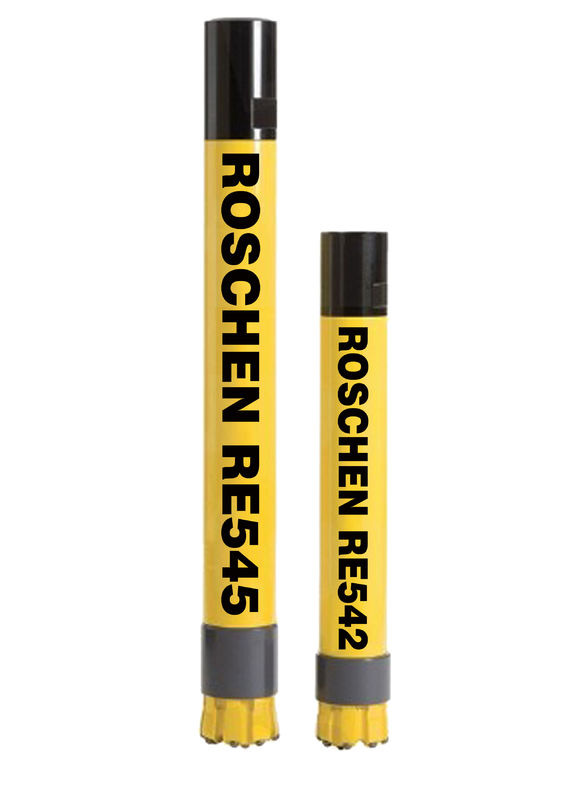

Martillo de circulación inversa de alta resistencia de 4 pulgadas RE545 que perfora varilla de perforación de circulación inversa
Perforación con martillo RCDetalles Rápidos
Rango de aplicación: exploración geológica, extracción de minerales.
Principios de diseño: para llegar exactamente a la profundidad objetivo y mejorar la eficiencia productiva con un bajo costo y un uso duradero.
Características:
Perforación con martillo en profundidadIntroducción
La circulación inversa se utiliza en los programas de perforación para la exploración inicial y también para la definición de recursos.Hay dos tipos de perforación RC.Uno es RC con martillo, utilizado en roca media y dura que puede alcanzar profundidades de hasta 800m.Las varillas son generalmente de 4" y 4 ½" de diámetro.
La otra es la perforación con núcleo de aire utilizada en suelos de arcilla y óxido más blandos a profundidades de 100 m utilizando brocas de vacío y núcleo de aire diseñadas específicamente para el tipo de condiciones del suelo.Las varillas RC utilizadas para la perforación con núcleo de aire son normalmente de 3" a 3 ½".Roschen tiene una amplia experiencia en el diseño y la fabricación de equipos de perforación con núcleo de aire para adaptarse a una variedad de condiciones del terreno.
Roschen ofrece una línea completa de varillas de perforación de circulación inversa de primera calidad, en tamaños de 3 1/2" a 10 3/4", y con una serie de conexiones roscadas.Todas las varillas de circulación inversa se fabrican con las tecnologías más avanzadas y se diseñan específicamente para proporcionar alta resistencia, excelente resistencia al desgaste y larga vida útil.
RC, las barras de perforación de doble pared se fabrican con una barra de perforación exterior y un tubo interior ubicado dentro de la barra.Cuando las barras de perforación se enroscan juntas, los tubos internos se sellan para proporcionar una ruta continua para que los recortes viajen desde la cara de la broca hasta la superficie para su recolección.
Circulación inversaParámetros de perforación con martillo
Referencia rápida del martillo de circulación inversa (RC) | ||
Tamaño | Modelo de martillo RC | Modelo de martillo ROSCHEN RC |
3" | Martillo RC RE035 | ROSRC35 |
4-4 1/2" | Martillo RC RE004 | ROSRC40 |
Martillo RC RE540 | ROSRC45 | |
5" | Martillo RC RE040 | ROSRC50 |
Martillo RC RE542 | ROSRC50 | |
Martillo RC RE543 | ROSRC50 | |
Martillo RC RE545 | ROSRC50 | |
5-5 1/2" | Martillo RC RE052 | ROSRC55 |
Martillo RC RE547 | ROSRC55 | |
5 1/2-5 3/4" | Martillo RC RE054 | ROSRC55 |
Martillo RC RE140 | ROSRC55 |
ESPECIFICACIONES DE LA BARRA DE PERFORACIÓN DE CIRCULACIÓN INVERSA | |||||||
Tipo de hilo | recordar | recordar | recordar | Metzke | Metzke | Matriz | Matriz |
Diámetro exterior de la varilla | 3 1/2" | 4" | 4 1/2" | 4" | 4 1/2" | 4" | 4 1/2" |
Tubo exterior OD | 88,9 mm | 101,7 mm | 114,3 mm | 101,7 mm | 114,3 mm | 101,7 mm | 114,3 mm |
Identificación del tubo exterior | 81,8 mm | 94,6 mm | 107,2 mm | 94,6 mm | 107,2 mm | 94,6 mm | 107,2 mm |
Peso del tubo exterior | 5,3 mm | 7,1 mm | 7,1 mm | 7,1 mm | 7,1 mm | 7,1 mm | 7,1 mm |
Diámetro exterior del tubo interior | 38,1 mm | 50,8 mm | 63,5 mm | 50,8 mm | 63,5 mm | 50,8 mm | 63,5 mm |
ID del tubo interior | 32,6 mm | 45,3 mm | 58 mm | 45,3 mm | 58 mm | 45,3 mm | 58 mm |
Peso del tubo interior | 5,5 mm | 5,5 mm | 5,5 mm | 5,5 mm | 5,5 mm | 5,5 mm | 5,5 mm |
Llave plana | 90 mm | 90 mm | 90 mm | 90 mm | 90 mm | 90 mm | 90 mm |
Peso 3,0 m | 75 kg. | 75 kg. | 95 kg. | 75 kg. | 95 kg. | 75 kg. | 95 kg. |
Peso 6,0 m | 120 kg. | 150 kg. | 168 kg. | 150 kg. | 168 kg. | 150 kg. | 168 kg. |
Comuníquese con su representante de Roschen para obtener detalles adicionales y asistencia para realizar pedidos.
