Tubo de perforación de doble pared roscado al ras con martillo de circulación inversa accionado neumáticamente
Introducción al martillo de circulación inversa
La perforación RC de circulación inversa utiliza tubería de perforación de doble pared con rosca al ras y aire a alta presión para proporcionar un retorno continuo de la formación y las muestras de agua.Los recortes y las aguas de formación no están contaminados con aditivos de perforación ni mezclados con otros materiales del pozo.La velocidad en el pozo de aproximadamente 70 pies/seg proporciona un registro confiable de estratos que contienen agua, minerales o contaminantes.Las muestras de agua representativas de estratos específicos pueden transportarse por aire o achicarse a la superficie.
Función de martillo de circulación inversa
1. La perforación RC es más de cinco veces más rápida que la perforación de núcleo, particularmente en roca dura y casi la mitad del costo de la perforación de núcleo tradicional.
2. Los martillos RC son impulsados neumáticamente por compresores y la operación principal de un martillo y brocas de circulación inversa es la misma que la de un martillo DTH estándar.
3. Los martillos y brocas RC siguen el diseño de alto rendimiento asociado con los equipos DTH tradicionales y devuelven muestras no contaminadas de la más alta calidad.
Especificaciones del martillo de circulación inversa
Tamaño del martillo | Martillo | Vástago de broca | Código ROSCHEN | Rango de agujeros (mm) | Diámetro externo (mm) | Longitud (sin broca) mm | Peso (NO) kg | Hilo de conexión | Presión laboral |
3" | RE531 | RE531 | ROS RC 30 | 84-100 | 81 | 1069 | 29 | 3“ Retomar | 1.0-3.0Mpa |
3" | RE035 | RE035 | ROSRC35 | 84-105 | 85 | 1075 | 35 | 3“ Retomar | 1.0-3.0Mpa |
4 1/2" | RE004 | RE004 | ROSRC40 | 111-127 | 107 | 1252 | 52 | 3.5"-4" Remet 4" Metzke | 1.0-3.0Mpa |
4 1/2" | RE540 | RE540 | ROSRC45 | 111-127 | 107 | 1252 | 52 | 3.5"-4" Remet 4" Metzke | 1.0-3.0Mpa |
5" | RE040 | RE040 | ROSRC50 | 113-130 | 109.5 | 1191 | 57 | 3.5"-4" Remet 4" Metzke | 1.0-3.0Mpa |

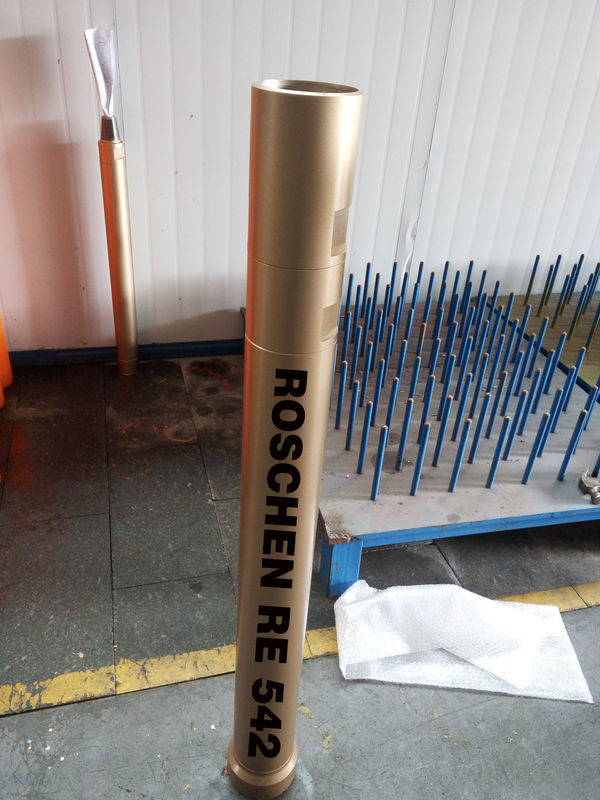

5" | RE542 | RE542 | ROSRC50 | 113-130 | 109.5 | 1191 | 57 | 3.5"-4" Remet 4" Metzke | 1.0-3.0Mpa |
5" | RE543 | RE543 | ROSRC50 | 120-135 | 116 | 1191 | 62 | 3.5"-4" Remet 4" Metzke | 1.0-3.0Mpa |
5" | RE545 | RE545 | ROSRC50 | 122-135 | 117.5 | 1261 | sesenta y cinco | 4"-4.5" Remet 4"-4.5" Metzke | 1.5-3.5Mpa |
5 1/2" | RE547 | RE547 | ROSRC55 | 130-146 | 124.5 | 1270 | 71 | 4.5" Remet 4.5" Metzke | 1.5-3.5Mpa |
5 1/2" | RE052 | RE052 | ROSRC55 | 130-146 | 124.5 | 1270 | 71 | 4.5" Remet 4.5" Metzke | 1.5-3.5Mpa |
5 3/4" | RE054 | RE054 | ROSRC55 | 130-146 | 124.5 | 1270 | 85 | 4.5" Remet 4.5" Metzke | 1.5-3.5Mpa |
5 3/4" | RE140 | RE140 | ROSRC55 | 130-146 | 124.5 | 1270 | 85 | 4.5" Remet 4.5" Metzke | 1.5-3.5Mpa |
5" | PR40 | PR40 | ROSRC50 | 124-142 | 120.5 | 1362 | 80.5 | 3,5"-4,5" Remet 3,5"-4,5" Metzke | 1.5-3.5Mpa |
5 1/2" | PR52 | PR52 | ROSRC55 | 126-142 | 121 | 1227 | 68.5 | 4"-4.5" Remet 4"-4.5" Metzke | 1.5-3.5Mpa |
5 1/2" | PR52R | PR52/PR52R | ROSRC55 | 130-146 | 124 | 1225 | sesenta y cinco | 4"-4.5" Remet 4"-4.5" Metzke | 1.5-3.5Mpa |
5 1/2" | PR54 | PR54 | ROSRC55 | 135-150 | 130 | 1294 | 84.5 | 4.5" Remet 4.5" Metzke | 1.5-3.5Mpa |
6" | MX5456 | MX5456 | ROS RC 60 | 136-150 | 132 | 1362 | 90 | 4.5" Remet 4.5" Metzke | 1.5-3.5Mpa |
6"~6 1/2" | RC62/RC62R | RC62/RC62R | ROSRC65 | 152-190 | 146 | 1320 | 110 | Como petición | 1.5-3.5Mpa |
8" | RC82/RC82R | RC82/RC82R | ROSRC80 | 190-250 | 180 | 1395 | 185 | Como petición | 1.5-3.5Mpa |
10" | RC100/RC100R | RC100/RC100R | ROS RC 100 | 250-370 | 240 | 1528 | 328 | Como petición | 1.5-3.5Mpa |
Notas: | |||||||||
Metzke, ¡el hilo de Remet está disponible! | |||||||||
Cualquier vástago de tipo especial de RC Hammer estará disponible a pedido. |
