CUELLO DE TALADRO NO MAGNÉTICO 6,500" CUELLO DE NC50 FLEXI

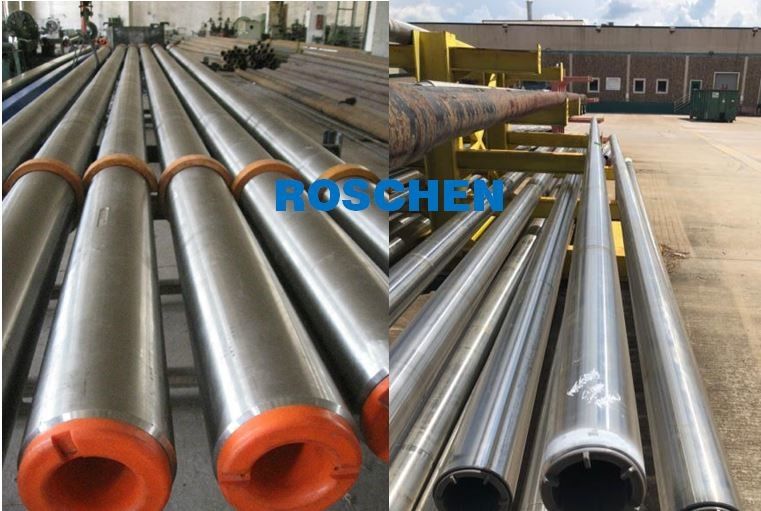

Cuellos de taladro no magnéticos
Los cuellos de taladro no magnéticos tubulares del comando son una junta resistente integral que se construyen de una barra sólida del acero inoxidable austenítico. Nuestros cuellos de taladro no magnéticos se suministran una condición superficial trabajada a máquina del final.
Todos los cuellos no magnéticos son calientes/frío trabajaron para proveer de ellos las propiedades mecánicas necesarias. Las barras después trepanned, la zona activa examinada y se trabaja a máquina. Un tratamiento agujereado interno se realiza en el integral para alcanzar la situación compresiva apropiada del diámetro interno.
CUELLO DE TALADRO NO MAGNÉTICO 4,75" CUELLO DE NC38 FLEXI
| Especificación | ||
| OD nominal | 4 3/4" (4,75") | |
| Identificación nominal | 2 11/16" (2,685") | |
| Grado de Matrial | P530 | |
| Tamaño de grano | 3-5 ASTM | |
| Permeabilidad magnética | 1.001max. | |
| Tamaño de la deriva | 2 9/16" (2,5625") | |
| IPC | Ninguno | |
| Propiedades químicas | Fósforo | <0> |
| Azufre | <0> | |
| Peso medio por común | ||
| Criterios de fabricación | API Spec 7-1 | |
| Capacidades del cuello de taladro | ||
| Resistencia a la tensión | 130,5 KSI | |
| Minuto de 120 KSI | ||
| Fuerza de producción | 121,4 KSI | |
| Minuto de 110 KSI | ||
| Fuerza de impacto | 171 IB/ft | |
| Muesca de Charpy V | ||
| Dureza (Brinell) | 311-321 BHN | |
| Especificaciones de la junta/de la conexión de la herramienta | |||
| Conexión | NC38 | ||
| OD | 4 3/4" (4,75") | Identificación | 2 11/16" (2,6875") |
| Peso ajustado | Longitud media | 31,00 pies | |
| Resistencia a la tensión | 587300Ibs | Fuerza torsional | el 18100Ib/ft |
| Recomendado componga el esfuerzo de torsión | los 9700Ib/ft | El máximo compone el esfuerzo de torsión | |
| Alargamiento | el 18% | Dislocación flúida | |
| Capacidad flúida | 0,360 gal/ft | Hendidura del elevador | n/a |
| Hendidura del resbalón | n/a | Criterios de inspección | NS-2 |
CUELLO DE TALADRO NO MAGNÉTICO 6,500" CUELLO DE NC50 FLEXI
| Especificación | ||
| OD nominal | 6 1/2” (6,5") | |
| Identificación nominal | 3 1/4" (3,25") | |
| Grado de Matrial | P530 | |
| Tamaño de grano | 1-2 ASTM | |
| Permeabilidad magnética | 1.001max. | |
| Tamaño de la deriva | 3 1/8" (3,125") | |
| IPC | Ninguno | |
| Propiedades químicas | Fósforo | <0> |
| Azufre | <0> | |
| Peso medio por común | ||
| Criterios de fabricación | API Spec 7-1 | |
| Capacidades del cuello de taladro | ||
| Resistencia a la tensión | 128,1 KSI | |
| Minuto de 120 KSI | ||
| Fuerza de producción | 119,2 KSI | |
| Minuto de 110 KSI | ||
| Fuerza de impacto | 181 Ib/ft | |
| Muesca de Charpy V | ||
| Dureza (Brinell) | 296-303 BHN | |
| Especificaciones de la junta/de la conexión de la herramienta | |||
| Conexión | NC50 | ||
| OD | 6 1/2” (6,5") | Identificación | 3 1/4" (3,25") |
| Peso ajustado | Longitud media | 31,00 pies | |
| Resistencia a la tensión | 560,800Ibs | Fuerza torsional | los 71,240Ib/ft |
| Recomendado componga el esfuerzo de torsión | los 26700Ib/ft | El máximo compone el esfuerzo de torsión | |
| Alargamiento | el 18% | Dislocación flúida | |
| Capacidad flúida | 0,698 gal/ft | Hendidura del elevador | n/a |
| Hendidura del resbalón | n/a | Criterios de inspección | NS-2 |
CUELLO DE TALADRO NO MAGNÉTICO 6,750" CUELLO DE NC50 FLEXI
| Especificación | ||
| OD nominal | 6 3/4" (6,75") | |
| Identificación nominal | 3 1/4" (3,25") | |
| Grado de Matrial | P530 | |
| Tamaño de grano | 2-4 ASTM | |
| Permeabilidad magnética | 1.001max. | |
| Tamaño de la deriva | 3 1/8" (3,125") | |
| IPC | Ninguno | |
| Propiedades químicas | Fósforo | <0> |
| Azufre | <0> | |
| Peso medio por común | ||
| Criterios de fabricación | API Spec 7-1 | |
| Capacidades del cuello de taladro | ||
| Resistencia a la tensión | 132,9 KSI | |
| Minuto de 120 KSI | ||
| Fuerza de producción | 123,7 KSI | |
| Minuto de 110 KSI | ||
| Fuerza de impacto | 170 Ib/ft | |
| Muesca de Charpy V | ||
| Dureza (Brinell) | 306-316 BHN | |
| Especificaciones de la junta/de la conexión de la herramienta | |||
| Conexión | NC50 | ||
| OD | 6 3/4" (6,75") | Identificación | 3 1/4" (3,25") |
| Peso ajustado | Longitud media | 31,00 pies | |
| Recomendado componga el esfuerzo de torsión | El máximo compone el esfuerzo de torsión | ||
| Alargamiento | el 18% | Dislocación flúida | |
| Capacidad flúida | Hendidura del elevador | n/a | |
| Hendidura del resbalón | n/a | Criterios de inspección | NS-2 |
CUELLO DE TALADRO NO MAGNÉTICO 8,000" 6-5/8” CUELLO DEL REGISTRO FLEXI
| Especificación | ||
| OD nominal | 8" (8") | |
| Identificación nominal | 3 1/2” (3,5") | |
| Grado de Matrial | P530 | |
| Tamaño de grano | 3-4 ASTM | |
| Permeabilidad magnética | 1.001max. | |
| Tamaño de la deriva | 3 3/8" (3,325") | |
| IPC | Ninguno | |
| Propiedades químicas | Fósforo | <0> |
| Azufre | <0> | |
| Peso medio por común | ||
| Criterios de fabricación | API Spec 7-1 | |
| Capacidades del cuello de taladro | ||
| Resistencia a la tensión | 130,5 KSI | |
| Minuto de 120 KSI | ||
| Fuerza de producción | 120,5 KSI | |
| Minuto de 100 KSI | ||
| Fuerza de impacto | 146 Ib/ft | |
| Muesca de Charpy V | ||
| Dureza (Brinell) | 298-302 BHN | |
| Especificaciones de la junta/de la conexión de la herramienta | |||
| Conexión | 6 5/8" REGISTRO | ||
| OD | 8" (8") | Identificación | 3 1/2” (3,5") |
| Peso ajustado | Longitud media | 31,00 pies | |
| Recomendado componga el esfuerzo de torsión | El máximo compone el esfuerzo de torsión | ||
| Alargamiento | el 20% | Dislocación flúida | |
| Capacidad flúida | Hendidura del elevador | n/a | |
| Hendidura del resbalón | n/a | Criterios de inspección | NS-2 |
CUELLO DE TALADRO NO MAGNÉTICO 8,250" 6-5/8” CUELLO DEL REGISTRO FLEXI
| Especificación | ||
| OD nominal | 8 1/4" (8,25") | |
| Identificación nominal | 3 1/2” (3,5") | |
| Grado de Matrial | P530 | |
| Tamaño de grano | ASTM | |
| Permeabilidad magnética | 1.001max. | |
| Tamaño de la deriva | 3 3/8" (3,325") | |
| IPC | Ninguno | |
| Propiedades químicas | Fósforo | <0> |
| Azufre | <0> | |
| Peso medio por común | ||
| Criterios de fabricación | API Spec 7-1 | |
| Capacidades del cuello de taladro | ||
| Resistencia a la tensión | minuto de 110.000 PSI | |
| Minuto de 758 Mpa | ||
| Fuerza de producción | minuto de 100.000 PSI | |
| Minuto de 689 Mpa | ||
| Fuerza de impacto | sobre 60J ft/Ibs | |
| Dureza (Brinell) | Mínimo de 285 BHN | |
| Especificaciones de la junta/de la conexión de la herramienta | |||
| Conexión | 6 5/8" REGISTRO | ||
| OD | 8 1/4" (8,25") | Identificación | 3 1/2” (3,5") |
| Peso ajustado | Longitud media | 31,00 pies | |
| Recomendado componga el esfuerzo de torsión | El máximo compone el esfuerzo de torsión | ||
| Alargamiento | el 20% | Dislocación flúida | |
| Capacidad flúida | Hendidura del elevador | n/a | |
| Hendidura del resbalón | n/a | Criterios de inspección | NS-2 |
Cuellos de taladro
Los cuellos de taladro tubulares del comando se hacen del acero de aleación modificado del molibdeno del cromo de AISI 4145H. Estas barras del cuello de taladro son sometidas a un tratamiento térmico integral y agua apagadas para obtener las propiedades mecánicas especificadas tan por API Spec 7-1.
Las certificaciones mecánicas y químicas completas de la prueba del molino se suministran todos los cuellos de taladro. Estas certificaciones de la prueba del molino garantizar una gama de la dureza de 285 a 341 BHN y de un valor del impacto de 40 pie-libras en la temperatura ambiente, una pulgada debajo de la superficie.
Todas las barras del cuello de taladro entonces trepanned derivaron a las especificaciones del API para asegurar diámetros interiores cercanos de la tolerancia. Los cuellos de taladro también se suministran la superficie externa trabajada a máquina o áspero pelados.
