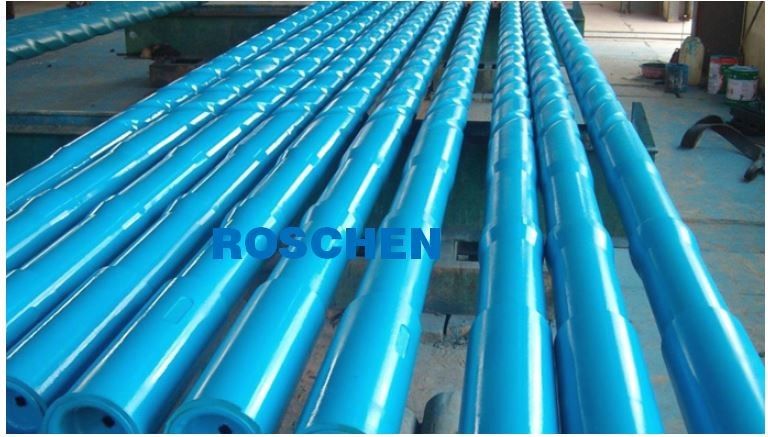

Cuellos de taladro espirales del taladro
Cuellos de taladro espirales
El corte espiral es añadido a un cuello de taladro para prevenir la probabilidad de pared-pegarse diferenciado reduciendo el contacto de la pared entre el cuello de taladro y la pared del agujero. El comienzo que tuerce en espiral 22" de la parte inferior de la hendidura del resbalón o 79" del extremo y de los extremos de caja 30" del extremo del perno. El adición de torcer en espiral a los cuellos de taladro reduce el peso por el aproximadamente 4%.
Cuello de taladro bien espiral de la prueba de InterDril 4,750" gama 2 de x 45,00 lb/ft pH 6
| Especificación | Especificaciones de la junta/de la conexión de la herramienta | ||||
| OD nominal | 4 3/4" (4,75") | Conexión | PH6 | Ratio de la tensión de la curva | |
| Identificación nominal | 2,25" | OD | 4 3/4" (4,75") | Identificación | 2,563" |
| Grado de acero | AISI 4145H se modificó | Peso ajustado | 45,1 lb/ft | Longitud media | 31,00 pies |
| Peso nominal de la pared | 45.00# | Resistencia a la tensión | 362,000lbs | Fuerza torsional | |
| Grueso de pared nominal | El mínimo compone el esfuerzo de torsión | 6500 Ib/ft | El máximo compone el esfuerzo de torsión | 8800 lb/ft | |
| Tamaño de la deriva | 2,125" | Dislocación flúida | Capacidad flúida | ||
| IPC | Ninguno | Hendidura del resbalón | Especial | Hendidura del elevador | Especial |
| Pin Length | n/a | Criterios de inspección | NS-2 | ||
| Longitud de la caja | n/a | ||||
| Peso medio por junta | 1398lbs (635kgs) | ||||
| Criterios de fabricación | API Spec 7-1 | ||||
Cuello de taladro espiral de InterDril 4,750" gama 2 de x 45,00 lb/ft WT38
| Especificación | Especificaciones de la junta/de la conexión de la herramienta | ||||
| OD nominal | 4 3/4" (4,75") | Conexión | WT38 | Ratio de la tensión de la curva | 1,42 |
| Identificación nominal | 2,25" | OD | 4 3/4" (4,75") | Identificación | 2,563" |
| Grado de acero | AISI 4145H se modificó | Peso ajustado | 45,1 lb/ft | Longitud media | 31,00 pies |
| Peso nominal de la pared | 45.00# | Resistencia a la tensión | 846,000lbs | Fuerza torsional | 32000 |
| Grueso de pared nominal | El mínimo compone el esfuerzo de torsión | 9000 Ib/ft | El máximo compone el esfuerzo de torsión | ||
| Tamaño de la deriva | 2,125" | Dislocación flúida | Capacidad flúida | ||
| IPC | Ninguno | Criterios de inspección | NS-2 | ||
| Pin Length | n/a | ||||
| Longitud de la caja | n/a | ||||
| Peso medio por junta | 1398lbs (635kgs) | ||||
| Criterios de fabricación | API Spec 7-1 | ||||
NC38 espiral del cuello de taladro de InterDril 4,750" 45,00 gama 2 de lb/ft
| Especificación | Especificaciones de la junta/de la conexión de la herramienta | ||||
| OD nominal | 4 3/4" (4,75") | Conexión | NC38 | Ratio de la tensión de la curva | 1,42 |
| Identificación nominal | 2,25" | OD | 4 3/4" (4,75") | Identificación | 2,563" |
| Grado de acero | AISI 4145H se modificó | Peso ajustado | 45,1 lb/ft | Longitud media | 31,00 pies |
| Peso nominal de la pared | 45.00# | Resistencia a la tensión | 725,000lbs | Fuerza torsional | 32000 |
| Grueso de pared nominal | El mínimo compone el esfuerzo de torsión | los 8790Ib/ft | El máximo compone el esfuerzo de torsión | ||
| Tamaño de la deriva | 2,125" | Hendidura del resbalón | Sí | Hendidura del elevador | Sí |
| IPC | Ninguno | Dislocación flúida | 0,815 Gal/ft | Capacidad flúida | |
| Pin Length | n/a | Criterios de inspección | NS-2 | ||
| Longitud de la caja | n/a | ||||
| Peso medio por junta | 1398lbs (635kgs) | ||||
| Criterios de fabricación | API Spec 7/NS-1 | ||||
| Capacidades del cuello de taladro | |||||
| Cuerpo seccionado transversalmente del área (en ²) | 13,744 | ||||
| Área seccionada transversalmente OD (en ²) | 17,721 | ||||
| Identificación de área seccionada transversalmente (en ²) | 3,976 | ||||
| Módulo de la sección (en ³) | 11,769 | ||||
| Módulo polar de la sección (en ³) | 19,984 | ||||
Cuello de taladro espiral de JSH 4,750" gama 2 de x 49,79 lb/ft NC38
| Especificación | Especificaciones de la junta/de la conexión de la herramienta | ||||
| OD nominal | 4 3/4" (4,75") | Conexión | NC38 | Ratio de la tensión de la curva | 2,217 |
| Identificación nominal | 2 1/4" (2,25") | OD | 4 3/4" (4,75") | Identificación | 2,25" |
| Grado de acero | AISI 4145H se modificó | Peso ajustado | 49,79 lb/ft | Longitud media | 31,00 pies |
| Peso nominal de la pared | Resistencia a la tensión | 625,000lbs | Fuerza torsional | 17500 | |
| Grueso de pared nominal | El mínimo compone el esfuerzo de torsión | los 8790Ib/ft | El máximo compone el esfuerzo de torsión | 11000 | |
| Tamaño de la deriva | 2,125" | Hendidura del resbalón | Sí | Hendidura del elevador | No |
| IPC | Ninguno | Dislocación flúida | Capacidad flúida | ||
| Pin Length | n/a | Criterios de inspección | NS-2 | ||
| Longitud de la caja | n/a | ||||
| Peso medio por junta | 1543lbs (700kgs) | ||||
| Criterios de fabricación | API Spec 7/NS-1 | ||||
| Capacidades del cuello de taladro | |||||
| Cuerpo seccionado transversalmente del área (en ²) | 13,744 | ||||
| Área seccionada transversalmente OD (en ²) | 17,721 | ||||
| Identificación de área seccionada transversalmente (en ²) | 3,976 | ||||
| Módulo de la sección (en ³) | 9,992 | ||||
| Módulo polar de la sección (en ³) | 19,984 | ||||
Cuello de taladro espiral de InterDril 6,500" gama 2 de x 87,35 lb/ft NC50
| Especificación | Especificaciones de la junta/de la conexión de la herramienta | ||||
| OD nominal | 6 1/2” (6,5") | Conexión | NC50 | Ratio de la tensión de la curva | 2,03 |
| Identificación nominal | 2 13/16" (2,8125") | OD | 6 1/2” (6,5") | Identificación | 2 13/16" (2,8125") |
| Grado de acero | AISI 4145H se modificó | Peso ajustado | 87,35 lb/ft | Longitud media | 31,00 pies |
| Peso nominal | 87.00# | Resistencia a la tensión | 1392400lbs | Fuerza torsional | 52000 |
| Grueso de pared nominal | 1,844" | El mínimo compone el esfuerzo de torsión | los 29700Ib/ft | El máximo compone el esfuerzo de torsión | 32000 lb/ft |
| Tamaño de la deriva | 2 11/16" (2,6875") | Hendidura del resbalón | Sí | Hendidura del elevador | No |
| IPC | Ninguno | Dislocación flúida | el 1.33Gal/ft | Capacidad flúida | 0,32 Gal/ft |
| Pin Length | n/a | Criterios de inspección | NS-2 | ||
| Longitud de la caja | n/a | ||||
| Peso medio por junta | 1543lbs (700kgs) | ||||
| Criterios de fabricación | API Spec 7/NS-1 | ||||
| Capacidades del cuello de taladro | |||||
| Cuerpo seccionado transversalmente del área (en ²) | 26,97 | ||||
| Área seccionada transversalmente OD (en ²) | 33,183 | ||||
| Identificación de área seccionada transversalmente (en ²) | 6,213 | ||||
| Módulo de la sección (en ³) | 26,016 | ||||
| Módulo polar de la sección (en ³) | 52,032 | ||||
Cuello de taladro espiral de JSH 6,500" gama 2 de x 87,35 lb/ft NC50
| Especificación | Especificaciones de la junta/de la conexión de la herramienta | ||||
| OD nominal | 6 1/2” (6,5") | Conexión | NC50 | Ratio de la tensión de la curva | 2,242 |
| Identificación nominal | 2 13/16" (2,8125") | OD | 6 1/2” (6,5") | Identificación | 2 13/16" (2,8125") |
| Grado de acero | AISI 4145H se modificó | Peso ajustado | 87,35 lb/ft | Longitud media | 31,00 pies |
| Peso nominal | 86.79# | Resistencia a la tensión | 1259311lbs | Fuerza torsional | 51823 |
| Grueso de pared nominal | 1,844" | El mínimo compone el esfuerzo de torsión | los 29445Ib/ft | El máximo compone el esfuerzo de torsión | 32389 lb/ft |
| Tamaño de la deriva | 2 11/16" (2,6875") | Hendidura del resbalón | Sí | Hendidura del elevador | No |
| IPC | Ninguno | Dislocación flúida | el 1.33Gal/ft | Capacidad flúida | 0,32 Gal/ft |
| Pin Length | n/a | Criterios de inspección | NS-2 | ||
| Longitud de la caja | n/a | ||||
| Peso medio por junta | 2708lbs (1231kgs) | ||||
| Criterios de fabricación | API Spec 7/NS-1 | ||||
| Capacidades del cuello de taladro | |||||
| Cuerpo seccionado transversalmente del área (en ²) | 26,97 | ||||
| Área seccionada transversalmente OD (en ²) | 33,183 | ||||
| Identificación de área seccionada transversalmente (en ²) | 6,213 | ||||
| Módulo de la sección (en ³) | 26,016 | ||||
| Módulo polar de la sección (en ³) | 52,032 | ||||
VAM que perfora el cuello de taladro espiral 6,500" gama 2 de x 87,35 lb/ft NC50
| Especificación | Especificaciones de la junta/de la conexión de la herramienta | ||||
| OD nominal | 6 1/2” (6,5") | Conexión | NC50 | Ratio de la tensión de la curva | 2,03 |
| Identificación nominal | 2 13/16" (2,8125") | OD | 6 1/2” (6,5") | Identificación | 2 13/16" (2,8125") |
| Grado de acero | AISI 4145H se modificó | Peso ajustado | 87,35 lb/ft | Longitud media | 31,00 pies |
| Peso nominal | 87.00# | Resistencia a la tensión | 1392400lbs | Fuerza torsional | 52500 |
| Grueso de pared nominal | 1,844" | El mínimo compone el esfuerzo de torsión | los 29700Ib/ft | El máximo compone el esfuerzo de torsión | 32000 lb/ft |
| Tamaño de la deriva | 2 11/16" (2,6875") | Hendidura del resbalón | Sí | Hendidura del elevador | Sí |
| IPC | Ninguno | Dislocación flúida | el 1.33Gal/ft | Capacidad flúida | 0,32 Gal/ft |
| Pin Length | n/a | Criterios de inspección | NS-2 | ||
| Longitud de la caja | n/a | ||||
| Peso medio por junta | 2708lbs (1231kgs) | ||||
| Criterios de fabricación | API Spec 7/NS-1 | ||||
| Capacidades del cuello de taladro | |||||
| Cuerpo seccionado transversalmente del área (en ²) | 26,97 | ||||
| Área seccionada transversalmente OD (en ²) | 33,183 | ||||
| Identificación de área seccionada transversalmente (en ²) | 6,213 | ||||
| Módulo de la sección (en ³) | 26,016 | ||||
| Módulo polar de la sección (en ³) | 52,032 | ||||
Cuello de taladro espiral de JSH 8,000" x 120,00 lb/ft 6 5/8" REG Range 2
| Especificación | Especificaciones de la junta/de la conexión de la herramienta | ||||
| OD nominal | 8" (8") | Conexión | 6 5/8" API Regular | Ratio de la tensión de la curva | 2,6 |
| Identificación nominal | 2 13/16" (2,8125") | OD | 8" (8") | Identificación | 2 13/16" (2,8125") |
| Grado de acero | AISI 4145H se modificó | Peso ajustado | 122,38 lb/ft | Longitud media | 31,00 pies |
| Peso nominal | 120# | Resistencia a la tensión | 1683400lbs | Fuerza torsional | 78700 |
| Grueso de pared nominal | El mínimo compone el esfuerzo de torsión | los 49200Ib/ft | El máximo compone el esfuerzo de torsión | 54100 lb/ft | |
| Tamaño de la deriva | 2 11/16" (2,6875") | Hendidura del resbalón | Sí | Hendidura del elevador | No |
| IPC | Ninguno | Dislocación flúida | Capacidad flúida | ||
| Pin Length | n/a | Criterios de inspección | NS-2 | ||
| Longitud de la caja | n/a | ||||
| Peso medio por junta | 3793lbs (1720kgs) | ||||
| Criterios de fabricación | API Spec 7/NS-1 | ||||
| Capacidades del cuello de taladro | |||||
| Cuerpo seccionado transversalmente del área (en ²) | 44,053 | ||||
| Área seccionada transversalmente OD (en ²) | 50,265 | ||||
| Identificación de área seccionada transversalmente (en ²) | 6,213 | ||||
| Módulo de la sección (en ³) | 49,498 | ||||
| Módulo polar de la sección (en ³) | 98,995 | ||||
Cuello de taladro espiral de Subdrill 8,000" x 144,00 lb/ft 6 5/8" REG Range 2
| Especificación | Especificaciones de la junta/de la conexión de la herramienta | ||||
| OD nominal | 8" (8") | Conexión | 6 5/8" API Regular | Ratio de la tensión de la curva | 2,3 |
| Identificación nominal | 2 13/16" (2,8125") | OD | 8" (8") | Identificación | 2 13/16" (2,8125") |
| Grado de acero | AISI 4145H se modificó | Peso ajustado | 144 lb/ft | Longitud media | 31,00 pies |
| Peso nominal | 144# | Resistencia a la tensión | 1834500lbs | Fuerza torsional | 85500 lb/ft |
| Grueso de pared nominal | Recomendado componga el esfuerzo de torsión | 8790 Ib/ft | El máximo compone el esfuerzo de torsión | ||
| Tamaño de la deriva | 2 11/16" (2,6875") | Hendidura del resbalón | Sí | Hendidura del elevador | Sí |
| IPC | Ninguno | Dislocación flúida | Capacidad flúida | ||
| Pin Length | n/a | Criterios de inspección | NS-2 | ||
| Longitud de la caja | n/a | ||||
| Peso medio por junta | 4464lbs (2029kgs) | ||||
| Criterios de fabricación | API Spec 7 | ||||
| Capacidades del cuello de taladro | |||||
| Cuerpo seccionado transversalmente del área (en ²) | |||||
| Área seccionada transversalmente OD (en ²) | |||||
| Identificación de área seccionada transversalmente (en ²) | |||||
| Módulo de la sección (en ³) | |||||
| Módulo polar de la sección (en ³) | |||||
VAM que perfora el cuello de taladro espiral 8,000" x 144,00 lb/ft 6 5/8" REG Range 2
| Especificación | Especificaciones de la junta/de la conexión de la herramienta | ||||
| OD nominal | 8" (8") | Conexión | 6 5/8" API Regular | Ratio de la tensión de la curva | 2,3 |
| Identificación nominal | 2 13/16" (2,8125") | OD | 8" (8") | Identificación | 2 13/16" (2,8125") |
| Grado de acero | AISI 4145H se modificó | Peso ajustado | 149,6 lb/ft | Longitud media | 31,00 pies |
| Peso nominal | 144# | Resistencia a la tensión | 1834500 libras | Fuerza torsional | 85500 lb/ft |
| Grueso de pared nominal | Recomendado componga el esfuerzo de torsión | 53300 Ib/ft | El máximo compone el esfuerzo de torsión | ||
| Tamaño de la deriva | 2 11/16" (2,6875") | Hendidura del resbalón | Sí | Hendidura del elevador | Sí |
| IPC | Ninguno | Dislocación flúida | Capacidad flúida | ||
| Pin Length | n/a | Criterios de inspección | NS-2 | ||
| Longitud de la caja | n/a | ||||
| Peso medio por junta | 4638 libras (2029kgs) | ||||
| Criterios de fabricación | API Spec 7 | ||||
| Capacidades del cuello de taladro | |||||
| Cuerpo seccionado transversalmente del área (en ²) | |||||
| Área seccionada transversalmente OD (en ²) | |||||
| Identificación de área seccionada transversalmente (en ²) | |||||
| Módulo de la sección (en ³) | 49,498 | ||||
| Módulo polar de la sección (en ³) | |||||
Cuello de taladro espiral de JSH 8,250" x 130,50 lb/ft JSH 6 5/8" REG Range 2
| Especificación | Especificaciones de la junta/de la conexión de la herramienta | ||||
| OD nominal | 8 1/4" (8,25") | Conexión | 6 5/8" API Regular | Ratio de la tensión de la curva | 3,211 |
| Identificación nominal | 2 13/16" (2,8125") | OD | 8 1/4" (8,25") | Identificación | 2 13/16" (2,8125") |
| Grado de acero | AISI 4145H se modificó | Peso ajustado | 130,5 lb/ft | Longitud media | 31,00 pies |
| Peso nominal | Resistencia a la tensión | 1683400 libras | Fuerza torsional | 78700 lb/ft | |
| Grueso de pared nominal | Recomendado componga el esfuerzo de torsión | 53300 Ib/ft | El máximo compone el esfuerzo de torsión | 55630 | |
| Tamaño de la deriva | 2 11/16" (2,6875") | Hendidura del resbalón | Sí | Hendidura del elevador | No |
| IPC | Ninguno | Dislocación flúida | 2,32 los E.E.U.U. Gal/ft a capital fijo | Capacidad flúida | 0,32 |
| Pin Length | n/a | Criterios de inspección | NS-2 | ||
| Longitud de la caja | n/a | ||||
| Peso medio por junta | 4045 libras (1834kgs) | ||||
| Criterios de fabricación | API Spec 7 | ||||
| Capacidades del cuello de taladro | |||||
| Cuerpo seccionado transversalmente del área (en ²) | 47,244 | ||||
| Área seccionada transversalmente OD (en ²) | 53,456 | ||||
| Identificación de área seccionada transversalmente (en ²) | 6,213 | ||||
| Módulo de la sección (en ³) | 54,382 | ||||
| Módulo polar de la sección (en ³) | 54,382 | ||||
Cuello de taladro espiral de JSH 9,500" x 160,82 lb/ft 7 5/8" REG Range 2
| Especificación | Especificaciones de la junta/de la conexión de la herramienta | ||||
| OD nominal | 9 1/2” (8,5") | Conexión | 7 5/8" API Regular | Ratio de la tensión de la curva | 3,061 |
| Identificación nominal | 3" (3") | OD | 9 1/2” (9,5") | Identificación | 3" (3") |
| Grado de acero | AISI 4145H se modificó | Peso ajustado | 160,82 lb/ft | Longitud media | 31,00 pies |
| Peso nominal | Resistencia a la tensión | 2459,066 libras | Fuerza torsional | 132036 lb/ft | |
| Grueso de pared nominal | 3,250" | Recomendado componga el esfuerzo de torsión | 53300 Ib/ft | El máximo compone el esfuerzo de torsión | 90775 |
| Tamaño de la deriva | 2,875" | Hendidura del resbalón | Sí | Hendidura del elevador | Sí |
| IPC | Ninguno | Dislocación flúida | 2,86 los E.E.U.U. Gal/ft a capital fijo | Capacidad flúida | 0,37 |
| Pin Length | n/a | Criterios de inspección | NS-2 | ||
| Longitud de la caja | n/a | ||||
| Peso medio por junta | 4985lbs (2261kgs) | ||||
| Criterios de fabricación | API Spec 7 | ||||
| Capacidades del cuello de taladro | |||||
| Cuerpo seccionado transversalmente del área (en ²) | 63,814 | ||||
| Área seccionada transversalmente OD (en ²) | 70,882 | ||||
| Identificación de área seccionada transversalmente (en ²) | 7,069 | ||||
| Módulo de la sección (en ³) | 83,336 | ||||
| Módulo polar de la sección (en ³) | 166,671 | ||||
Cuellos de taladro no magnéticos cortos (SNMDCs):
SNMDCs se utiliza entre un motor del fango y un cuello del fango para neutralizar interferencia magnética del siguiente.
Conexiones
Todas las conexiones precisión-se trabajan a máquina a API Spec 7-2 requisitos. El alivio de tensión trasero de la caja del perno y del diámetro interior del surco del alivio del API está disponible a petición. Las raíces del hilo frío-se trabajan para ofrecer una mayor resistencia para cansarse. En el comando tubular todas las conexiones son fosfato cubierto para minimizar irritar durante maquillaje y se aplica el compuesto del almacenamiento del hilo. Los protectores de hilo están instalados para asegurar la protección común adecuada durante el envío.
Cuellos de taladro no magnéticos
Los cuellos de taladro no magnéticos tubulares del comando son una junta resistente integral que se construyen de una barra sólida del acero inoxidable austenítico. Nuestros cuellos de taladro no magnéticos se suministran una condición superficial trabajada a máquina del final.
Todos los cuellos no magnéticos son calientes/frío trabajaron para proveer de ellos las propiedades mecánicas necesarias. Las barras después trepanned, la zona activa examinada y se trabaja a máquina. Un tratamiento agujereado interno se realiza en el integral para alcanzar la situación compresiva apropiada del diámetro interno.
Esto provee del cuello resistencia óptima a agrietarse de corrosión de tensión. Todos nuestros cuellos de taladro se fabrican de acuerdo con espec. 7 del API, Q1 y la práctica recomendada 7G como aplicables.
Cuellos de taladro en el uso de perforación
Los cuellos de taladro desempeñan un papel vital en proceso de perforación. Debido a las características estructurales, cuellos de taladro puede proporcionar el peso para el propósito la perforación, que es el uno y la primera especialidad del cuello de taladro. La gravedad trabaja en varios cuellos de taladro para ofrecer bastante fuerza hacia abajo necesaria para romper rocas con la broca.
Aparte del abastecimiento del peso en el pedazo (WOB), los cuellos de taladro también funcionan como amortiguador de choque para humedecer la vibración y la sacudida cuando ocurre la perforación. De esta manera, el proceso de perforación se puede realizar en un estado mucho más constante.
En tercer lugar, la presencia de los cuellos de taladro permite que las tuberías permanezcan en el estado extensible, mientras que las garantías la rigidez de la columna de sondeo bajo gran compresión. Así, la eficacia del taladro y la calidad se mejoran grandemente.
Además de los usos antedichos, los cuellos de taladro pueden ayudar a controlar la dirección del montaje inferior del agujero, evitando el problema de la desviación del agujero y aumentando el funcionamiento de la perforación.
Para más información entre en contacto con por favor:
Skype: ROSCHEN.TOOL, ROSCHEN_GROUP
WeChat: +86-137 6419 5009; +86-135 8585 5390
WhatsApp: +86-137 6419 5009; +86-135 8585 5390
Correo electrónico: roschen@roschen.com; roschen@roschen.net
Página web: http://www.roschen.com; http://www.roschen.net
