| Lugar de origen | China |
| Nombre de la marca | ROSCHEN |
| Certificación | API |
| Número de modelo | 3,125", 3,375", 4,125", |

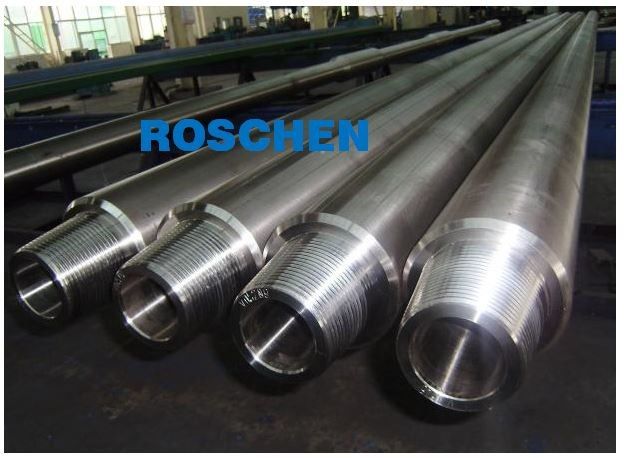

Slick Drill Collars
Definición del cuello de taladro
Un cuello de taladro es un dispositivo usado en la parte más baja de una columna de sondeo, parte importante del montaje inferior del agujero (AHB). Es siempre un tubo muy de pared gruesa para aplicar el peso a la broca. Normalmente, un cuello de taladro se rosca en ambos extremos, masculinos en uno y hembra en el otro. A excepción de grueso como característica especial, un cuello de taladro posee las otras características, gravedad, rigidez, etc. únicos.
Cuello de taladro de ROSCHEN
ROSCHEN es fabricante y un proveedor pioneros en productos del petróleo y gas de un precio de alta calidad y en competitivo. ROSCHEN proporciona principalmente productos tales como tubería, cubierta, tubos de taladro, cuellos de taladro y así sucesivamente.
TenarisHydril Slick Drill Collar 3,125" x 20,046" WT23 gama 2
| Especificación | Especificaciones de la junta/de la conexión de la herramienta | ||||
| OD nominal | 3 1/8" (3,125") | Conexión | WT23 | Ratio de la tensión de la curva | 1,68 |
| Identificación nominal | 1 1/2” (1,5") | OD | 3 1/8" (3,125") | Identificación | 1 1/2” (1,5") |
| Grado de acero | AISI 4145H se modificó | Peso ajustado | 20,05 lb/ft | Longitud media | 31,50 pies |
| Peso nominal de la pared | 20.046# | Resistencia a la tensión | 387000lbs | Fuerza torsional | 10400 lb/ft |
| Grueso de pared nominal | 0,813" | El mínimo compone el esfuerzo de torsión | los 2200Ib/ft | El máximo compone el esfuerzo de torsión | 8300 lb/ft |
| Tamaño de la deriva | 1 3/8" (1,375") | Capacidad flúida | 0,307 Gal/ft | Hendidura del elevador | N/A |
| IPC | Ninguno | Criterios de inspección | NS-2 | Dislocación flúida | |
| Pin Length | n/a | ||||
| Longitud de la caja | n/a | ||||
| Peso medio por junta | 630lbs (286kgs) | ||||
| Criterios de fabricación | API Spec 7-2/FPUK NS-1 | ||||
| Capacidades del cuello de taladro | |||||
| Cuerpo seccionado transversalmente del área (en ²) | 5,903 | ||||
| Área seccionada transversalmente OD (en ²) | 7,67 | ||||
| Identificación de área seccionada transversalmente (en ²) | 1,767 | ||||
| Módulo de la sección (en ³) | 2,837 | ||||
| Módulo polar de la sección (en ³) | 5,674 | ||||
| Momento de Intertia (in4) | 4,43 | ||||
| Momento de la inercia polar (in4) | 8,87 | ||||
Grant Prideco Slick Drill Collar 3,125" 20,07" gama 2 del HT PAC
| Especificación | Especificaciones de la junta/de la conexión de la herramienta | ||||
| OD nominal | 3 1/8" (3,125") | Conexión | HT PAC | Ratio de la tensión de la curva | 2,418 |
| Identificación nominal | 1 1/2” (1,5") | OD | 3 1/8" (3,125") | Identificación | 1 1/2” (1,5") |
| Grado de acero | AISI 4145H se modificó | Peso ajustado | 20,07 lb/ft | Longitud media | 31,50 pies |
| Peso nominal de la pared | 20.07# | Resistencia a la tensión | 244200lbs | Fuerza torsional | 7800 lb/ft |
| Grueso de pared nominal | 0,813" | El mínimo compone el esfuerzo de torsión | los 3100Ib/ft | El máximo compone el esfuerzo de torsión | 4700 lb/ft |
| Tamaño de la deriva | 1 3/8" (1,375") | Capacidad flúida | 0,09 Gal/ft | Dislocación flúida | 0,31 Gal/ft |
| IPC | Ninguno | Criterios de inspección | NS-2 | ||
| Pin Length | n/a | ||||
| Longitud de la caja | n/a | ||||
| Peso medio por junta | 622lbs (283kgs) | ||||
| Criterios de fabricación | API Spec 7-2/FPUK NS-1 | ||||
| Capacidades del cuello de taladro | |||||
| Cuerpo seccionado transversalmente del área (en ²) | 5,903 | ||||
| Área seccionada transversalmente OD (en ²) | 7,67 | ||||
| Identificación de área seccionada transversalmente (en ²) | 1,767 | ||||
| Módulo de la sección (en ³) | 2,837 | ||||
| Módulo polar de la sección (en ³) | 5,674 | ||||
| Momento de Intertia (in4) | 4,43 | ||||
| Momento de la inercia polar (in4) | 8,87 | ||||
TenarisHydril Slick Drill Collar 3,325" x 22,20" WT26 gama 2
| Especificación | Especificaciones de la junta/de la conexión de la herramienta | ||||
| OD nominal | 3 3/8" (3,375") | Conexión | WT26 | Ratio de la tensión de la curva | 1,71 |
| Identificación nominal | 1 3/4" (1,75”) | OD | 3 3/8" (3,375") | Identificación | 1 3/4" (1,75”) |
| Grado de acero | AISI 4145H se modificó | Peso ajustado | 22,22 lb/ft | Longitud media | 31,50 pies |
| Peso nominal de la pared | 22.20# | Resistencia a la tensión | 416000lbs | Fuerza torsional | 13200 lb/ft |
| Grueso de pared nominal | El mínimo compone el esfuerzo de torsión | los 2800Ib/ft | El máximo compone el esfuerzo de torsión | 9800 lb/ft | |
| Tamaño de la deriva | 1 3/8" (1,375") | Capacidad flúida | Dislocación flúida | ||
| IPC | Ninguno | Criterios de inspección | NS-2 | Hendidura del elevador | N/A |
| Pin Length | n/a | ||||
| Longitud de la caja | n/a | ||||
| Peso medio por junta | 700lbs (318kgs) | ||||
| Criterios de fabricación | API Spec 7 | ||||
| Capacidades del cuello de taladro | |||||
| Cuerpo seccionado transversalmente del área (en ²) | |||||
| Área seccionada transversalmente OD (en ²) | |||||
| Identificación de área seccionada transversalmente (en ²) | |||||
| Módulo de la sección (en ³) | |||||
| Módulo polar de la sección (en ³) | |||||
| Momento de Intertia (in4) | |||||
| Momento de la inercia polar (in4) | |||||
InterDril Slick Drill Collar 4,125" gama 2 de x 35,61 lb/ft NC31
| Especificación | Especificaciones de la junta/de la conexión de la herramienta | ||||
| OD nominal | 4 1/8" (4,125") | Conexión | NC31 | Ratio de la tensión de la curva | 2,44 |
| Identificación nominal | 2" (2") | OD | 4 1/8" (4,125") | Identificación | 2" (2") |
| Grado de acero | AISI 4145H se modificó | Peso ajustado | 35,61 lb/ft | Longitud media | 31,0 pies |
| Peso nominal de la pared | 22.20# | Resistencia a la tensión | 495000lbs | Fuerza torsional | 13200 lb/ft |
| Grueso de pared nominal | El mínimo compone el esfuerzo de torsión | los 5400Ib/ft | El máximo compone el esfuerzo de torsión | 7100 lb/ft | |
| Tamaño de la deriva | 1 7/8" (1,625") | Capacidad flúida | Dislocación flúida | 0,531 lb/ft | |
| IPC | Ninguno | Criterios de inspección | NS-2 | ||
| Pin Length | n/a | ||||
| Longitud de la caja | n/a | ||||
| Peso medio por junta | 1104lbs (502kgs) | ||||
| Criterios de fabricación | API Spec 7 | ||||
| Capacidades del cuello de taladro | |||||
| Cuerpo seccionado transversalmente del área (en ²) | 6,51 | ||||
| Área seccionada transversalmente OD (en ²) | |||||
| Identificación de área seccionada transversalmente (en ²) | |||||
| Módulo de la sección (en ³) | |||||
| Módulo polar de la sección (en ³) | |||||
| Momento de Intertia (in4) | |||||
| Momento de la inercia polar (in4) | |||||
Tenemos pies de los cuellos de taladro de 5 a 32, con un diámetro a partir de la 3-1/8” a 11". Nuestros cuellos de taladro se hacen del acero de aleación superior de AISI4145H. Estos cuellos de taladro son completamente calefacción apagada, la refrigeración moderada y por agua midió para soportar de alta resistencia y la compresión. La inspección mecánica estricta se aplica a los cuellos de taladro para asegurarse de que todos los cuellos de taladro pueden cumplir los requisitos de la especificación del API m7-1.
Hemos estado haciendo los cuellos de taladro por años así que nos sentimos confiados que nuestros cuellos de taladro satisfarán o aún más allá de sus demandas. Estamos siempre aquí listos para ofrecerle los cuellos de taladro de calidad superior así como nuestro servicio profesional y completo.
