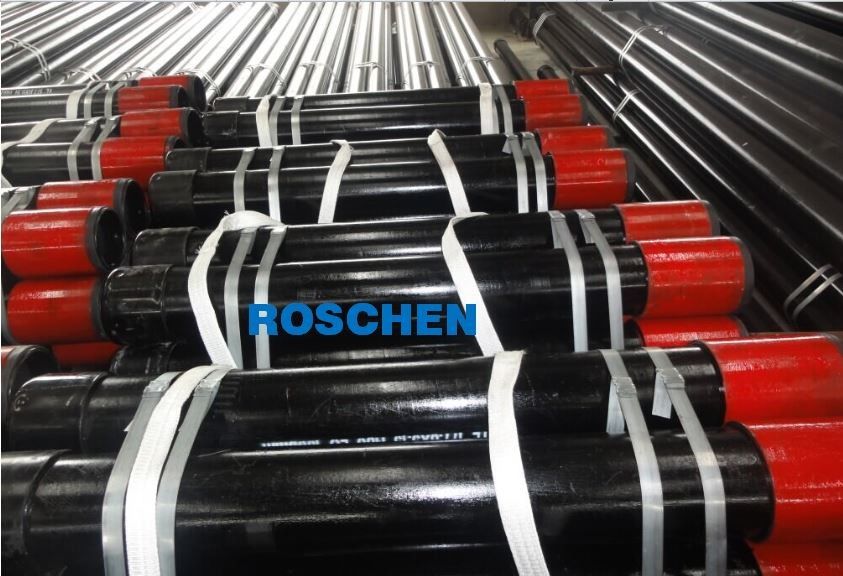

Tubería trastornada o tubo que encajona trastornado
El trastornar es un proceso que forja que hace para una pared más gruesa en los extremos del tubo. La tubería trastornada (EUE) es una tubería larga con la junta instalada en un pozo para facilitar la extracción del petróleo y gas. Las juntas de la tubería se diseñan para adaptarse a cierto tipo bien, sobre la base de las condiciones y de los líquidos subterráneos. Actúa como conducto, a través del cual los líquidos o el gas producidos consiguen transmitidos de la parte inferior a la superficie. La junta de la tubería es relativamente un solo tubo de la longitud que puede variar de largo dondequiera de 25 a 30 el pie. Esta longitud ideal permite la producción fácil mientras que la junta de la tubería se cabe con los hilos en ambos lados y puede correr abajo a través de un pozo de cualquier profundidad.
1,315" X 1,80 lb/ft TPS Multiseal PS-6
Especificación | ||
Tubería nominal OD | 3,50" | |
Tamaño de la deriva | 2,625" | |
Grado de acero | L-80 | |
Peso nominal | 12,95 lb/ft | |
Grueso de pared nominal | 0,375" | |
Identificación nominal | 2,750" | |
Longitud de la conexión | Pin de la LP-longitud Caja de la Libra-longitud Libra Minimum=LP-0.43” |
|
La conexión compone pérdida | 3,35" | |
Criterios de fabricación | API 5CT | |
Capacidades de la tubería | ||
Fuerza de producción del cuerpo | 295000 libras | kN 1314 |
API Collapse | 15310 PSI | barra 1056 |
Producción interna | 15000 PSI | barra 1034 |
Fuerza común | 351000 libras | kN 1562 |
Especificación de la conexión | |||
Conexión | ROS-multiseal PS-6 | Compatible con | 3 1/2 PH6 3 1/2 RTS-6 3 1/2 BTS-6 3 1/2 HITS-HD |
OD | 4,313" | Identificación | 2,687" |
Longitud de la conexión | Pin de la LP-longitud | Caja de la Libra-longitud | Libra Minimum=LP-0.43” |
3,77" | Mínimo | ||
5,03" | Estándar | 1 recut | |
6,28" | Tipo - 2 | recut 2 | |
7,54" | Tipo 3 | recut 3 | |
El mínimo compone el esfuerzo de torsión | 5500 lb/ft | 7460 N m | |
El grado óptimo compone el esfuerzo de torsión | 6190 lb/ft | 8390 N m | |
El máximo compone el esfuerzo de torsión | los 6880lb/ft | 9330 N m | |
Conexión Efficientcy extensible | 119% | Criterios de inspección | API 5A5, API 5CT |
3,500" X 15,8 lb/ft Hydril PH6
Especificación | ||
Tubería nominal OD | 3,50" | |
Tamaño de la deriva | 2,423" | |
Grado de acero | T-95 | |
Peso nominal | 15,8 lb/ft | |
Grueso de pared nominal | 0,476" | |
Identificación nominal | 2,548" | |
Longitud de la conexión | ||
La conexión compone pérdida | 3,34" | |
Criterios de fabricación | API 5CT | |
Capacidades de la tubería | ||
Fuerza de producción del cuerpo | 430000 libras | kN 1914 |
API Collapse | 22330 PSI | barra 1540 |
Producción interna | 22610 PSI | barra 1559 |
Fuerza común | 430000 libras | kN 1914 |
Especificación de la conexión | |||
Conexión | Hydril PH-6 | Compatible con | 3 1/2 PS6 3 1/2 RTS-6 3 1/2 BTS-6 3 1/2 HITS-HD |
OD | 4,5" | Identificación | 2,485" |
Mínimo | |||
Estándar | 1 recut | ||
Tipo - 2 | recut 2 | ||
Tipo 3 | recut 3 | ||
El mínimo compone el esfuerzo de torsión | 6400 lb/ft | 8648 N m | |
El grado óptimo compone el esfuerzo de torsión | 7200 lb/ft | 9730 N m | |
El máximo compone el esfuerzo de torsión | los 8000lb/ft | 10810 N m | |
Conexión Efficientcy extensible | 100% | Criterios de inspección | API 5A5, API 5CT |
3,500" X 15,8 lb/ft Hydril PSHW533
Especificación | ||
Tubería nominal OD | 3,50" | |
Tamaño de la deriva | 2,423" | |
Grado de acero | L-80 | |
Peso nominal | 15,8 lb/ft | |
Grueso de pared nominal | 0,476" | |
Identificación nominal | 2,548" | |
Longitud de la conexión | ||
La conexión compone pérdida | 4,49" | |
Criterios de fabricación | API 5CT | |
Capacidades de la tubería | ||
Fuerza de producción del cuerpo | 362000 libras | kN 1611 |
API Collapse | 18810 PSI | barra 1296 |
Producción interna | 19040 PSI | barra 1313 |
Fuerza común | 362000 libras | kN 1611 |
Especificación de la conexión | |||
Conexión | 3 1/2” PSHW533 | Compatible con | PSH503 PSH553 PSH563 |
OD | 4,160" | Identificación | 2,498" |
Mínimo | |||
Estándar | 1 recut | ||
Tipo - 2 | recut 2 | ||
Tipo 3 | recut 3 | ||
El mínimo compone el esfuerzo de torsión | 6400 lb/ft | 10540 N m | |
El grado óptimo compone el esfuerzo de torsión | 7200 lb/ft | 12702 N m | |
El máximo compone el esfuerzo de torsión | los 8000lb/ft | 12702N m | |
Conexión Efficientcy extensible | 100% | Criterios de inspección | API 5A5, API 5CT |
3,500" X 15,8 lb/ft Hydril PSHW533
Especificación | ||
Tubería nominal OD | 3,50" | |
Tamaño de la deriva | 2,423" | |
Grado de acero | T-95 | |
Peso nominal | 15,8 lb/ft | |
Grueso de pared nominal | 0,476" | |
Identificación nominal | 2,548" | |
Longitud de la conexión | ||
La conexión compone pérdida | 4,49" | |
Criterios de fabricación | API 5CT | |
Capacidades de la tubería | ||
Fuerza de producción del cuerpo | 430000 libras | kN 1914 |
API Collapse | 22330 PSI | barra 1540 |
Producción interna | 22610 PSI | barra 1559 |
Fuerza común | 430000 libras | kN 1914 |
Especificación de la conexión | |||
Conexión | 3 1/2” PSHW533 | Compatible con | PSH503 PSH553 PSH563 |
OD | 4,160" | Identificación | 2,498" |
Mínimo | |||
Estándar | 1 recut | ||
Tipo - 2 | recut 2 | ||
Tipo 3 | recut 3 | ||
El mínimo compone el esfuerzo de torsión | 7800 lb/ft | 10540 N m | |
El grado óptimo compone el esfuerzo de torsión | 9400 lb/ft | 12702 N m | |
El máximo compone el esfuerzo de torsión | el 11100lb/ft | 12702N m | |
Conexión Efficientcy extensible | 100% | Criterios de inspección | API 5A5, API 5CT |
3,500" X 15,8 lb/ft Hydril PSHW533
Especificación | ||
Tubería nominal OD | 3,50" | |
Tamaño de la deriva | 2,423" | |
Grado de acero | L-80 | |
Peso nominal | 15,8 lb/ft | |
Grueso de pared nominal | 0,476" | |
Identificación nominal | 2,548" | |
Longitud de la conexión | ||
La conexión compone pérdida | 4,49" | |
Criterios de fabricación | API 5CT | |
Capacidades de la tubería | ||
Fuerza de producción del cuerpo | 362000 libras | kN 1611 |
API Collapse | 18810 PSI | barra 1296 |
Producción interna | 19040 PSI | barra 1313 |
Fuerza común | 362000 libras | kN 1611 |
Especificación de la conexión | |||
Conexión | 3 1/2” PSHW533 | Compatible con | PSH503 PSH553 PSH563 |
OD | 4,160" | Identificación | 2,498" |
Mínimo | |||
Estándar | 1 recut | ||
Tipo - 2 | recut 2 | ||
Tipo 3 | recut 3 | ||
El mínimo compone el esfuerzo de torsión | 7800 lb/ft | 10540 N m | |
El grado óptimo compone el esfuerzo de torsión | 9400 lb/ft | 12702 N m | |
El máximo compone el esfuerzo de torsión | los 9400lb/ft | 12702N m | |
Conexión Efficientcy extensible | 100% | Criterios de inspección | API 5A5, API 5CT |
El apartamento 5CT especificó los requisitos de la cubierta y la tubería con el fin de la producción del aceite o del gas, se debe encajonar con el material con suficientes fuerza y función.
La tubería del aceite es las partes principales de la construcción perforada pozo. Se seleccionan para las condiciones específicas anticipadas en un pozo dado. Los flujos de la producción y la economía anticipados del pozo determinan el tamaño de la tubería, que entonces determina el tamaño necesario de cada agujero anterior y tubular. Una vez que se determinan las profundidades tubulares del tamaño y de la determinación, el grueso de pared y el grado de material entonces son elegidos por el diseñador bien para asegurarse que la fuerza es adecuada para las cargas previstas. El API 5CT desarrolló las especificaciones para tres diversos conectores para el uso como juntas de la tubería que encajonaban: tubería del Externo-trastorno y acoplamiento (tubería trastornada), tubería y acoplamientos, tubería del No-trastorno de la Integral-junta.
Puede haber el mismo material y grados con tubería que trastorna y tubería del no-trastorno. La diferencia máxima entre ellas es el extremo del tubo, de que es diámetro externo. la tubería del No-trastorno refiere al extremo de tubo sin el hilo adicional y el cuello gruesos y rectos. se utiliza la tubería del No-trastorno (NUE) mucho menos que la tubería de EUE. El coste de NUE está ligeramente menos que EUE, y la fuerza común está substancialmente menos. El diámetro común de acoplamiento de NUE es menos que EUE, que ofrece algunas ventajas cuando la liquidación es pequeña.
