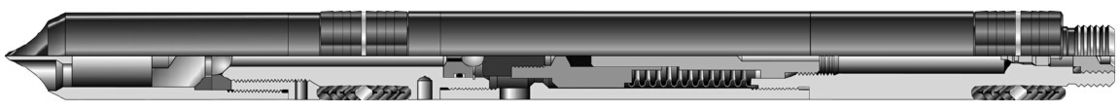

9-1/2 barril de base del aceite de” x 5-1/4” con la junta de seguridad, instalaciones internas del ajuste del barril
  • 9-1/2 barril de base del aceite de” x 5-1/4” con la junta de seguridad, instalaciones internas del ajuste del barril
  • 9-1/2 barril de base del aceite de” x 5-1/4” con la junta de seguridad, instalaciones internas del ajuste del barril
  • 9-1/2 barril de base del aceite de” x 5-1/4” con la junta de seguridad, instalaciones internas del ajuste del barril
  • 9-1/2 barril de base del aceite de” x 5-1/4” con la junta de seguridad, instalaciones internas del ajuste del barril

9-1/2 barril de base del aceite de” x 5-1/4” con la junta de seguridad, instalaciones internas del ajuste del barril

Lugar de origen Alemania
Nombre de la marca ROSCHEN
Certificación ISO, API
Número de modelo 9-1/2, 8" x5-1/4” (12-1/4” sección del agujero), 6-5/8 5-1/4” x”” registro, 8",” registro 6-5/8
Product Details
modelo:
Abajo del martillo del agujero, martillo de DTH
Utilice:
Abajo de la perforación del agujero, perforación de DTH
Artículo del nombre:
agua y equipos de perforación
Materiales:
Alto acero de manganeso
Máquina:
Aparejo de taladro hidráulico de la correa eslabonada
Uso:
Perforación mineral, perforación de base de la exploración
Herramientas:
abajo de las herramientas de perforación del agujero
Tipo:
Círculo, DHD, QL, SD, misión, martillo de DTh de la serie del POLI
Alta luz:

herramientas de perforación de la base

,

Abajo herramientas de perforación del agujero

Payment & Shipping Terms
Cantidad de orden mínima
conjuntos 1
Precio
Negotiation
Detalles de empaquetado
Caja de embalaje de madera
Capacidad de la fuente
10 juegos
Product Description

9-1/2 barril de base del aceite de” x 5-1/4” con la junta de seguridad, instalaciones internas del ajuste del barril

Barriles de base de la serie del HT y de HD


Los barriles resistentes de la base del HT y de HD fueron desarrollados para el alto esfuerzo de torsión, cantidad larga que quitaba el corazón en agujeros altamente desviados. Cortaron 2-1/8 ' y 5-1/8 ' corazones del diámetro, respectivamente. Construido sólidamente de la alta tubería estructural del acero de aleación, los barriles de base ofrecen un trastorno de la junta de la herramienta de la seguridad. Los barriles de HD incorporan conexiones externas del hilo del tubo del doble estándar para aumentar la fuerza de la herramienta. Los barriles de base de HD están disponibles en estándar 30 longitudes de pie. Los tubos externos del HT se pueden unir a las longitudes de forma 20 270ft (los 82m), y los tubos externos de HD se pueden unir a las longitudes de forma a 360 pies (el 110m). Estos sistemas de base son estabilizados completamente por los estabilizadores integrales.

El sistema utiliza el sistema de larga distancia de (LDA) del ajuste del tubo interno. La gama de ajuste ancha de LDA facilita el espaciamiento exacto del tubo interno en relación con el pedazo de base, compensando la extensión termal de tubos interiores.

Características y ventajas

1. La asamblea conjunta opcional de seguridad proporciona una conexión roscada artículo que se pueda romper fácilmente en el piso del aparejo para apresurar la recuperación de la base. Los barriles estándar de HD tienen un submarino superior.

El montaje del eslabón giratorio permite la rotación libre del máximo para los índices de penetración que mantienen y la recuperación lisa de la base. El fango atraviesa el barril de base se optimiza para controlar la hidráulica de base y para mantener la circulación.

El cojinete de empuje lubricado fango con los rodamientos moderados elimina la necesidad de la superficie que lubrica los dispositivos. Los rodamientos, inafectados por la temperatura o la presión inferior del agujero, permiten el agujero caliente o los usos de alta presión.

Un enchufe del alivio de presión permite que el operador circule un volumen prescrito a través del barril de base antes de la base, asegurándose un tubo interno y un agujero limpios antes de base comienza.

Cuando está asentada en el enchufe del alivio, la bola de acero del descenso divierte los fluidos para sondeos a través de puertos sobre el tubo interno, causando flujo del fango entre los tubos internos y externos. Esto minimiza la contaminación de la base y mantiene la circulación al pedazo para la limpieza y el enfriamiento apropiados.

El sistema de larga distancia del ajuste permite la colocación correcta del tubo interno sobre la cabeza de la base. Una amplia gama de ajuste compensa fácilmente la extensión termal diferenciada al usar los tubos interiores del aluminio o de la fibra de vidrio.

Los estabilizadores del tubo interno proporcionan la estabilización óptima y la tiesura mejorada de los barriles internos cuando se configuran los barriles largos de base.

Los estabilizadores externos del tubo proporcionan un submarino acanalado para reducir el barril de base/el contacto externo del tubo contra la pared del pozo, reduciendo el riesgo de diferencial que pega y que previene desgaste prematuro del barril de base para ampliar vida de la herramienta.

El indicador opcional del atasco de la base permite la detección inmediata de atascar base causando un aumento en la columna de alimentación. Presión en la superficie, asegurándose de que los corazones no sean perdido debido a moler, piloto-tipo estabilizadores del zapato del tubo interno el más bajo del tubo interno contra transporte y los servicios del pedazo de base o del final del pedazo como piloto para dirigir la base en el colector. La reducción del atasco de la base se anticipa.

El colector estándar de base de la primavera con la identificación de la arena del carburo de tungsteno proporciona agarrar en corazones consolidados. Al quitar la secuencia de parte inferior, el colector de la primavera romperá la base y prevendrá su pérdida mientras que recupera el barril a la superficie.

El barril de HD se diseña para ser utilizado en usos de base del motor en las inclinaciones del agujero que exceden 90 grados.

Operación

A. Preparing y comprobación encima del trabajo antes de usar.

1. Debe estar seguro que no hay pescados u otros del metal difícilmente.

2. Comprobación encima sobre de barril de base.
• El hilo de la conexión y el anillo de la fricción del submarino de la seguridad deben estar intactos y todos los anillos o del lacre tienen que no ser dañados.

• El montaje del eslabón giratorio se debe dar vuelta alisado.

• No hay deformaciones y defectos que afectan a la fuerza de los barriles internos o exteriores que la rosca de tornillo debe estar intacta.

• Se utilice el colector de base debe tener elasticidad apropiada. Los granos del carburo de tungsteno de la capa de soldadura deben estar de tamaño uniforme y la cara de la capa debe ser plana.

• El O.D. del estabilizador tiene no ser mayor que pedazo de base sino no ser cuatro milímetros más pequeño que él.

3. Barril de junta de base

• Cuando el barril de base está montado, la bola de acero no se pone en ella. Después de que el barril esté corriendo en la parte inferior del pozo y del lavado al mismo tiempo, pasada en la bola a través del agujero interno sobre asiento y entonces comience a perforar base.

• Levante para arriba el hilo interno del barril para quitar el corazón al montaje del agarrador así como el hilo exterior del tubo para bajar el estabilizador (o la entrerrosca de la diferencia) en el sitio bien por la entrerrosca de la elevación. El tubo exterior está conectado con el pedazo de base y puesto en agujero bien como la manera el disparar en cuello de taladro mientras que es pegado por la seguridad se desliza.

• Afiance el barril con abrazadera interno por la tirada. Siéntela en el top del barril exterior y el tornillo de la entrerrosca de la elevación. Conecte los barriles internos seleccionados y el exterior barrels en orden como arriba manera. Los barriles internos son atornillados encendido firmemente por las pinzas de cadena.

• Después de que el submarino de la seguridad y el montaje del eslabón giratorio en el aparejo estén conectados con el top de tubo interno, de tirada de la tira y de más bajo el barril interno para hacer que el perno del hilo del submarino de la seguridad sea conectado con la caja del hilo de los barriles exteriores.

• La parte inferior del tipo del piloto del zapato del tubo interno es 8 a 13 milímetros aparte del hombro interno del pedazo, si no del ajuste de larga distancia del control hacia fuera.

B. Operation

1. Actúe la tranquilidad en viaje y prohíba la fuerza súbita para evitar que la herramienta balancee violentamente.

2. Funcionando con la herramienta lentamente cuando resuelve el asiento del chavetero, la curva cerrada o la perforación estrecha en el curso de disparar adentro. Si se para, debe escariar abajo de la perforación otra vez con el pedazo de cono.

3. Cuando la herramienta es parada por el enchufe de la arena (u otros que bajan adentro), debe circular fango y dar vuelta a la herramienta de perforación al mismo tiempo para arrastrar.

4. Después de la herramienta que corre a la parte inferior de bien, circule el fango completamente para lavar el barril interno y la parte inferior de bien, y después hacen el ajuste de la sensibilidad.
5. la rotación repentinamente en la dirección contraria no es permiso de evitar que la seguridad sea atornillada apagado.

C. operación de base
Una columna de sondeo más baja lentamente para dejar tacto del pedazo de base la parte inferior del pozo. Adopte la velocidad de limitación del punto bajo y la presión baja de la perforación (cerca de 5 KN) a la prueba. Funcione con la herramienta suavemente hasta que la parte inferior del pozo coincida con la forma del pedazo y después ajuste los parámetros gradualmente de base de la técnica a los datos recomendados.

D. Coring Operation

1. El taladro debe alimentar regularmente y la presión del taladro se debe aumentar gradualmente para evitar oblicuo-resbalón.

2. Prohíba para correr la columna de sondeo estrictamente bajo presión grande de la perforación.

3. La alimentación del taladro se debe actuar por la taladradora principal o por el hombre especial asignado.

4. La circulación y la perforación no se deben verter generalmente en la operación de base mientras que el pedazo de base no sale de la parte inferior del pozo a menos que un accidente.

E. Aviso de la operación de base

1. Atención a la velocidad y a la presión rotatorias etc de la bomba en el curso de la operación de base. Cuando es anómalo el cambio ocurre, debe ocuparse de él resuelto.

2. Si la presión de la bomba aumenta gradualmente y la velocidad rotatoria disminuye al mismo tiempo pero la presión de la bomba vuelve a la columna de sondeo en ese entonces de elevación normal, el pedazo de base se lleva rasgado bajo situación general y usted debe cortar base y después disparar hacia fuera.

3. Si la presión de la bomba aumenta repentinamente y la velocidad rotatoria disminuye obviamente al mismo tiempo, esta situación prueba que eso el pedazo de base entra la formación suave y que es envuelto por la arcilla y entonces usted debe ajustar la presión de la perforación.

4. Si la presión de la bomba aumenta y la velocidad rotatoria no cambia pero lo hace la presión de la bomba no las disminuciones que levantan en ese entonces la columna de sondeo, el agujero de agua del pedazo se bloquea en muchas situaciones. Si esta situación no puede ser despejado, debe cortar base y disparar hacia fuera.

5. La presión de la bomba es grande agitada mientras que la velocidad rotatoria es rápida ahora, ahora lento. La razón es que la formación dura está entrelazada con suavidad y así que la presión de la perforación debe ser ajustada.

6. La presión de la bomba llega a ser baja mientras que la velocidad rotatoria disminuye obviamente y la operación de base no tiene incluso ninguna cantidad de la perforación.

F. Core Breaking y sola conexión del tubo

1. Picadura de elevación del taladro lentamente a la hora de la base que se rompe con prestar la atención para observar el indicador de indicador del peso. Si se prueban los aumentos de peso de la caída de 50 a 150KN y después vuelven a normal inmediatamente, él que la base ha estado quebrada. Si los aumentos de peso de la caída de 50 a 150 KN y entonces no volver a normal, usted paran el levantar de la columna de sondeo. Guarde la fuerza del tirón para quitar el corazón y aumenta el flujo del fango para circular hasta que la base esté quebrada.

2. Si el peso de la caída no aumentaría junto con columna de sondeo de elevación (exceda la longitud comprimida), usted debe disparar hacia fuera inmediatamente.
3. Si una sola necesidad del tubo de ser conectado, rompe base e inserta el perno de parada del turnplate para mantener la columna de sondeo inmóvil. Después de que un solo tubo esté conectado con la columna de sondeo, una columna de sondeo más baja lentamente sobre la parte inferior del pozo. Entonces aumente el peso un 10% más grande ~ el 50% de la perforación que antes para hacer el parte movible de la base del resto en el agarrador de la base. Después de que columna de sondeo de elevación y peso de vuelta de la caída a antes, turnplate y peso corridos de la perforación del aumento de gradualmente a los parámetros recomendados.

Mantenga la instrucción

1. Controle si o el montaje del eslabón giratorio, tubo interno, fuera del tubo, del estabilizador, del pedazo de base y del hilo de la conexión.
2. Compruebe encima del hilo de la conexión del montaje del eslabón giratorio, el agarrador interno y de la base etc afloja o no.
3. el llevar

• Debe dar vuelta alisado.

• La liquidación a lo largo de la dirección axial no puede exceder cinco milímetros.

4. Junta de seguridad

• Compruebe encima del anillo o del lacre y cambie sobre él dañó.

• Debe ser la grasa antioxidante limpiada del uso posterior y de la extensión en la rosca de tornillo.

5. El estabilizador debe ser reparado cuando se lleva y se rasga hasta que el O.D. de él sea cuatro milímetros más pequeños que el pedazo O.D.

6. La herramienta de base debe ser uso posterior limpio lavado. Separe la grasa antioxidante en las roscas de tornillo. Las piezas y las herramientas auxiliares son lugar en caja.

7. La herramienta de base no puede permitir para ser espolón en el curso del envío así como del cargamento o de la descarga y se debe levantar y poner suavemente.

Al ordenar, especifique por favor:

1. Nombre y número de parte de la asamblea

2. Tamaño de la base

3. O.D. e identificación del barril externo

4. O.D. e identificación del barril interno

5. Tipos y tamaño de estabilizadores

6. Conexión superior

Especificaciones del barril de base de las especificaciones del barril de base

4-3/4 ' x 2-5/8 '

6-3/4 ' x 4'

8' x 5-1/4 '

Longitud del barril de base

Múltiplos de los 30ft

Múltiplos de los 30ft

Múltiplos de los 30ft

Tubo externo

4-3/4 ' x 3-3/4 '

6-3/4 x 5-3/8 '

8' x 6-5/8 '

Tubo interno

3-3/8 ' x 2-7/8 '

4-3/4 ' x 4-1/4 '

6-1/4 ' x 5-1/2 '

Connection* superior

3-1/2 ' SI

4-1/2 ' SI

6-5/8 ' REGISTRO.

Diámetro interior

2-7/16 '

3-5/32 '

3-5/32 '

Tamaño de la bola de acero

1,000'

1,250'

1,250'

Tamaño O.D. de base.

2-5/8 '

4'

5-1/4 '

Tamaños recomendados del agujero

5-3/4 ' ~ 7'

8 ~ 9'

9 ~ 12-1/4 '

Peso Ibs (grueso).

1900

4350

5800

Max.Pull recomendado

292.000

571.000

663.000

Esfuerzo de torsión de la producción (pie. Ibs.)

22.100

55.300

64.900

Esfuerzo de torsión del maquillaje (pie. Ibs)

10.000

30.000

40.000

Parámetros de funcionamiento

WOB (mínimo/máximo)

4,500/16,7000Ibs

12,500/27,500Ibs

20,000/40,000Ibs

RPM (mínima/máxima)

40/350 (motor)

40/400 (motor)

40/250 (motor)

Capacidad flúida (mínima/máxima)

100/210 GPM

200/450 GPM

390/450 GPM

Especificación del tubo interno de la fibra

Masa de Volumic (1000kg/m3)

Coeficiente de extensión termal (- 108/℃)

Coeficiente de la conducción de calor (W/m.℃)

Resistencia a la tensión (Mpa)

Temperatura de trabajo (℃)

1,9

7

0,3

420

150

Hilo inferior del tubo externo

Barril de base

Tubo externo

Hilos por pulgada

A

B

C

D

E

4-3/4 ' x 3-3/4 '

4-3/4 ' x 3-3/4 '

4TPI

121

95

111,251

107,949

50,8

6-3/4 ' x 5-3/8 '

6-3/4 ' x 5-3/8 '

4TPI

172

136,5

156,771

153,469

63,5

8' x 6-5/8 '

8' x 6-5/8 '

4TPI

203

168

188,521

185,219

63,5
