la herramienta forjada 73m m articula el tubo de taladro de HDD para la perforación de Trechless
Nombre | tubo de taladro horizontal de la perforación direccional (HDD) |
Marca | ROSCHEN |
Alta luz: | herramientas de perforación direccional horizontales |
herramienta direccional horizontal del taladro | |
Características: | Lleve - la fuerza de cansancio resistente/alta |
Tipo: | Taladro Rod de HDD |
Uso: | Tubo de taladro para la perforadora direccional horizontal |
Nombre de producto: | Herramientas de perforación de HDD |
Material: | 4140 |
Grado: | R780, G105 y S135 |

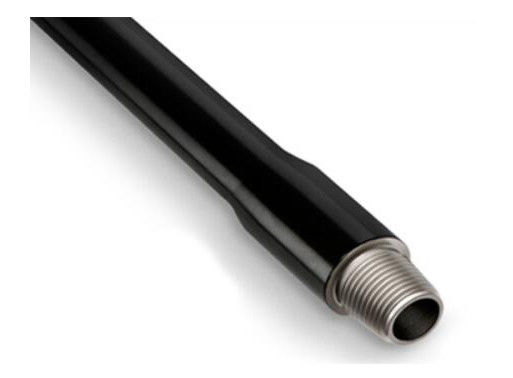

El tubo de taladro de HDD es el más ampliamente utilizado para la perforadora direccional horizontal. Las juntas de la herramienta del tubo de taladro de HDD upsetted y thicked principalmente. El material del cuerpo del tubo es R780 o el acero del alto grado después de endurecer y de moderar y el material de la junta es generalmente 37 CrMnMo o 42 CrMo. El OD del cuerpo del tubo está entre Φ 50-Φ 140.
Podemos proporcionar toda la clase de productos según requisitos de cliente.
Barras de taladro de Roschen HDD para la perforadora direccional horizontal. Tenacidad de alta resistencia, alta, alta elasticidad. Diámetro a partir 42m m hasta 140m m. Longitud a partir del 0.5m hasta los 9.6m. Grado de acero: E75/R780, G105, S135. Podemos hacer las barras de taladro para las máquinas de Vermeer, del caso, de la bruja de la zanja, de Drillto, de Gudeng, de Xugong HDD, tales como D16X20, D24X40, D50X100, D75, D80, D100, D130, JT1720, JT2720, JT2720 marzo I, JT4020, JT7020, API NC23-NC50, etc.
Tamaño | Conexión | Dimensión del tubo de perforación | Temple y amortiguamiento | Min Bending Radius | Max Torque | ||||
OD del tubo | Grueso de pared | OD de las juntas /upset | Longitud de funcionamiento | Peso | |||||
(milímetro) | (milímetro) | (milímetro) | (milímetro) | (kilogramo) | Grado | (m) | Nanómetro | ||
50x2000m m | DH50 | 50 | 6,5 | 57 | 2000 | 20 | S135 | 29 | 3000 |
60X3000m m | DH60-1 | 60 | 6,5 | 66,7 | 3000 | 35 | S135 | 33 | 6300 |
60X3000m m | DH60-1 | 60 | 6,5 | 70 | 3000 | 35 | S135 | 33 | 6300 |
73X3000m m | NC23 (DH23) | 73 | 7,5 | 80 | 3000 | 45 | S135 | 45 | 13000 |
73x3000m m | NC26 (2 3/8IF) | 73 | 10 | 87 | 3000 | 55 | S135 | 51 | 16000 |
83X3000m m | D80 Firestick1 | 83 | 9 | 92 | 3000 | 58 | S135 | 65 | 18000 |
83x4500m m | D80 Firestick1 | 83 | 9 | 92 | 4500 | 84 | S135 | 65 | 18000 |
89X4500m m | NC31 (2 7/8IF) | 89 | 10 | 104,8 | 4500 | 100 | S135 | 72 | 24000 |
Modelo Of el aparejo | Conexión | Dimensión del tubo de perforación | Temple y amortiguamiento | Min Bending Radius | Max Torque | ||||
OD del tubo | Grueso de pared | OD de las juntas /upset | Longitud de funcionamiento | Peso | |||||
(milímetro) | (milímetro) | (milímetro) | (milímetro) | (kilogramo) | Grado | (m) | Nanómetro | ||
D7×11, D9X13 | Firestick 1 | 42 | 6,5 | 48 | 1829 | 12 | S135 | 29 | 2000 |
D10X14, D10X15 | Firestick 1 | 42 | 6,5 | 48 | 3048 | 20 | S135 | 29 | 2000 |
D16×20, D18×22 | Firestick 1 | 48 | 6,5 | 54 | 3048 | 23,5 | S135 | 30 | 3000 |
D24X26 | Firestick 1 | 54 | 7 | 57 | 3048 | 25 | S135 | 31 | 4000 |
D24×40 | Firestick 1 | 60,3 | 7,5 | 66,7 | 3048 | 35 | S135 | 33 | 6300 |
D40X40 | Firestick 1 | 60,3 | 7,5 | 66,7 | 4572 | 50 | S135 | 33 | 6300 |
D33×44, D36×50 | Firestick 1 o 2 | 60,3 | 7,5 | 70 | 3048 | 36 | S135 | 33 | 6772 |
D33×44, D36×50 | Firestick 1 o 2 | 60,3 | 7,5 | 70 | 4572 | 51 | S135 | 33 | 6772 |
D36×50 | Firestick 1 | 60,3 | 7,5 | 70 | 3048 | 36 | S135 | 33 | 6772 |
D36×50 | Firestick 1 | 60,3 | 7,5 | 70 | 4572 | 51 | S135 | 33 | 6772 |
D36×50 | Firestick 1 | 66,7 | 8 | 78 | 3048 | 40 | S135 | 40 | 9000 |
D36×50 | Firestick 1 | 66,7 | 8 | 78 | 4572 | 55 | S135 | 40 | 9000 |
D50×100/Uni60x70 | Firestick 1 | 73 | 10 | 83 | 3048 | 55 | S135 | 51 | 16000 |
D50×100 | Firestick 1 | 73 | 10 | 83 | 4572 | 78 | S135 | 51 | 16000 |
D50X100/D80×100 | Firestick 1 | 89 | 10 | 92 | 4572 | 96 | S135 | 72 | 18000 |
D100×120 | Firestick 2 | 89 | 10 | 104 | 6096 | 130 | S135 | 72 | 24000 |
D100×120 | Firestick 1 | 89 | 11,5 | 111,5 | 6096 | 150 | S135 | 80 | 27000 |
Parámetros técnicos horizontales del tubo de taladro de la perforación direccional
