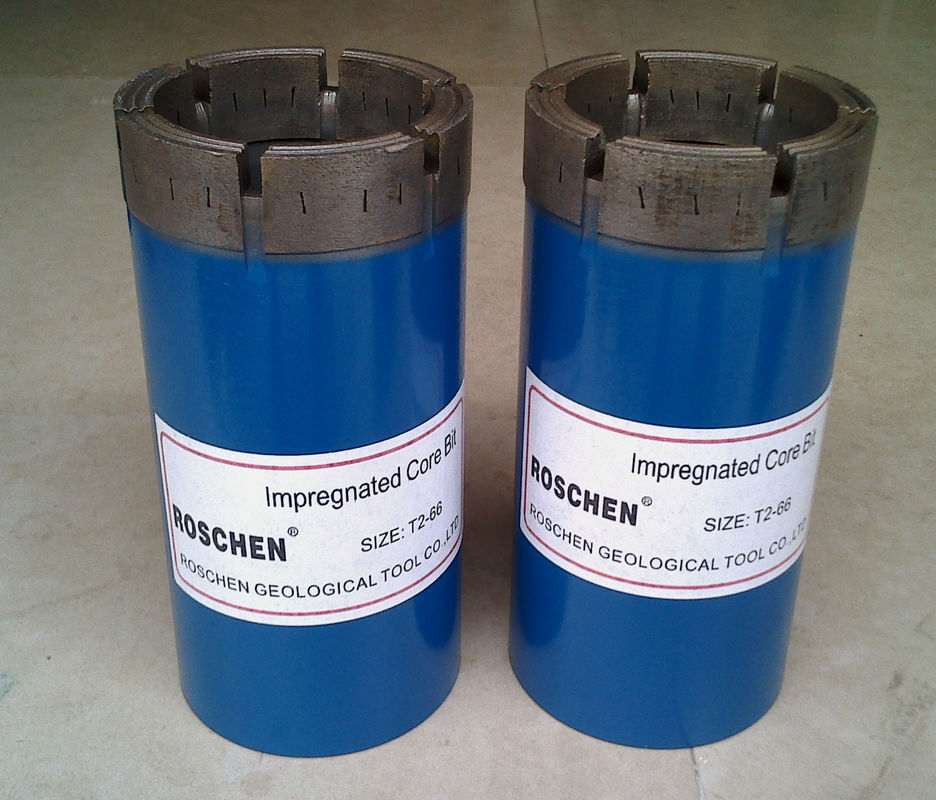

Pedazos impregnados JTK48 de base del diamante para perforar la piedra arenisca abrasiva rota
Introducción:
Los parámetros técnicos principales de los pedazos impregnados de base del diamante incluyen el tipo del diamante, el tamaño, el grado de la concentración y del diamante, la dureza y las formas etc. de la matriz de la corona. Si los usuarios pueden hacer selecciones racionales según las formaciones de roca, después pueden conseguir funcionamiento satisfecho de la perforación en diversas formaciones con diversa dureza. Para evitar desgaste excesivo del pedazo, los partes movibles del carburo de tungsteno del diamante se utilizan a ambos lados del canal y los diamantes más grandes se utilizan en el interior y el exterior.
Especificaciones:
DIMENSIONES DETERMINADAS DEL ESTÁNDAR PARA LA BASE BITS DEL DIAMANTE Y LAS CÁSCARAS DEL ESCARIADO | ||||||||||||
Barril de base Designación |
Pedazo de base | Pedazo de base | Escariado de Shell | |||||||||
Fuera de diámetro del sistema | Dentro de diámetro del sistema | Fije el diámetro | ||||||||||
Máximo | Mínimo | Máximo | Mínimo | Máximo | Mínimo | |||||||
Pulgadas | milímetro | Pulgadas | milímetro | Pulgadas | milímetro | Pulgadas | milímetro | Pulgadas | milímetro | Pulgadas | milímetro | |
EWT (EXTENSIÓN) | 1,475 | 37,46 | 1,465 | 37,21 | 0,91 | 23,11 | 0,9 | 22,86 | 1,49 | 37,85 | 1,48 | 37,59 |
IEWS | 1,475 | 37,46 | 1,465 | 37,21 | 1 | 25,4 | 0,99 | 25,15 | 1,49 | 37,85 | 1,48 | 37,59 |
EWG | 1,475 | 37,46 | 1,465 | 37,21 | 0,85 | 21,59 | 0,84 | 21,34 | 1,49 | 37,85 | 1,48 | |
AQ | 1,88 | 47,75 | 1,87 | 47,5 | 1,067 | 27,1 | 1,057 | 26,85 | 1,895 | 48,13 | 1,885 | 47,88 |
AQIK | 1,88 | 47,75 | 1,87 | 47,5 | 1,206 | 30,63 | 1,196 | 30,38 | 1,895 | 48,13 | 1,885 | 47,88 |
ATW (ADB-GM) | 1,88 | 47,75 | 1,87 | 47,5 | 1,198 | 30,43 | 1,188 | 30,18 | 1,895 | 48,13 | 1,885 | 47,88 |
AWT (AXT) | 1,88 | 47,75 | 1,87 | 47,5 | 1,286 | 32,66 | 1,276 | 32,41 | 1,895 | 48,13 | 1,885 | 47,88 |
ATK34 (AW34) | 1,88 | 47,75 | 1,87 | 47,5 | 1,325 | 33,66 | 1,315 | 33,4 | 1,895 | 48,13 | 1,885 | 47,88 |
AXC (AWC3) | 1,895 | 48,13 | 1,855 | 47,88 | 1,067 | 27,1 | 1,057 | 26,85 | 1,895 | 48,13 | 1,885 | 47,88 |
JTK48/LTK48 | 1,88 | 47,75 | 1,87 | 47,5 | 1,394 | 35,41 | 1,384 | 35,15 | 1,895 | 48,13 | 1,885 | 47,88 |
BQ | 2,35 | 59,69 | 2,34 | 59,44 | 1,438 | 36,53 | 1,428 | 36,27 | 2,365 | 60,07 | 2,355 | 59,82 |
BQ3 | 2,35 | 59,69 | 2,34 | 59,44 | 1,325 | 33,65 | 1,315 | 33,4 | 2,365 | 60,07 | 2,355 | 59,82 |
BQTK | 2,35 | 59,69 | 2,34 | 59,44 | 1,606 | 40,79 | 1,596 | 40,54 | 2,365 | 60,07 | 2,355 | 59,82 |
BXB (BWC3) | 2,365 | 60,07 | 2,355 | 59,82 | 1,438 | 36,53 | 1,428 | 36,27 | 2,365 | 60,07 | 2,355 | 59,82 |
BWG (BX) | 2,35 | 59,69 | 2,34 | 59,44 | 1,659 | 42,14 | 1,649 | 41,88 | 2,365 | 60,07 | 2,355 | 59,82 |
NQ | 2,97 | 75,44 | 2,96 | 75,18 | 1,88 | 47,75 | 1,87 | 47,5 | 2,985 | 75,82 | 2,975 | 75,57 |
NQ2 | 2,97 | 75,44 | 2,96 | 75,18 | 2 | 50,8 | 1,99 | 50,65 | 2,985 | 75,82 | 2,975 | 75,57 |
NQ3/NQTT | 2,97 | 75,44 | 2,96 | 75,18 | 1,78 | 45,21 | 1,77 | 44,96 | 2,985 | 75,82 | 2,975 | 75,57 |
NWG (NX) | 2,97 | 75,44 | 2,96 | 75,18 | 2,16 | 54,86 | 2,15 | 54,61 | 2,985 | 75,82 | 2,975 | 75,57 |
NMLC | 2,97 | 75,44 | 2,96 | 75,18 | 2,052 | 52,12 | 2,042 | 51,87 | 2,985 | 75,82 | 2,975 | 75,57 |
HQ | 3,77 | 95,76 | 3,755 | 95,38 | 2,505 | 63,63 | 2,495 | 63,38 | 3,79 | 96,27 | 3,775 | 95,89 |
HQ3/HQTT | 3,77 | 95,76 | 3,755 | 95,38 | 2,411 | 61,24 | 2,401 | 60,99 | 3,79 | 96,27 | 3,775 | 95,89 |
PQ | 4,815 | 122,3 | 4,795 | 121,8 | 3,35 | 85,09 | 3,34 | 84,84 | 4,835 | 120,81 | 4,82 | 122,43 |
PQ3 | 4,815 | 122,3 | 4,795 | 121,8 | 3,275 | 83,19 | 3,265 | 82,93 | 4,835 | 122,81 | 4,82 | 122,43 |
TT46/LTK46 | 1,816 | 46,12 | 1,806 | 45,87 | 1,394 | 35,41 | 1,384 | 35,15 | 1,828 | 46,42 | 1,818 | 46,17 |
T2-46 | 1,816 | 46,12 | 1,806 | 45,87 | 1,253 | 31,82 | 1,243 | 31,56 | 1,828 | 46,42 | 1,818 | 46,17 |
T2-56 | 2,21 | 56,12 | 2,2 | 55,87 | 1,647 | 41,82 | 1,637 | 41,56 | 2,222 | 56,42 | 2,212 | 56,17 |
T2-66 | 2,603 | 66,12 | 2,593 | 65,87 | 2,04 | 51,82 | 2,03 | 51,56 | 2,615 | 66,42 | 2,605 | 66,17 |
T2-76 | 2,997 | 76,12 | 2,987 | 75,87 | 2,434 | 61,82 | 2,424 | 61,56 | 3,009 | 76,42 | 2,999 | 76,17 |
T2-86 | 3,391 | 86,12 | 3,381 | 85,87 | 2,828 | 71,82 | 2,818 | 71,56 | 3,403 | 86,42 | 3,393 | 86,17 |
T2-101 | 3,982 | 101,14 | 3,97 | 100,84 | 3,3 | 83,82 | 3,29 | 83,56 | 3,994 | 101,44 | 3,984 | 101,19 |
T6-86 | 3,391 | 86,12 | 3,381 | 85,87 | 2,643 | 67,13 | 2,633 | 66,88 | 3,406 | 86,51 | 3,394 | 86,21 |
T6-H | 3,897 | 98,98 | 3,882 | 98,6 | 3,115 | 79,13 | 3,105 | 76,88 | 3,912 | 99,36 | 3,902 | 99,11 |
T6-101 | 3,982 | 101,14 | 3,97 | 100,84 | 3,115 | 79,13 | 3,105 | 78,88 | 3,996 | 101,51 | 3,984 | 101,21 |
T6-116 | 4,575 | 116,18 | 4,56 | 115,8 | 3,667 | 93,13 | 3,657 | 92,88 | 4,59 | 116,59 | 4,575 | 116,21 |
T6-131 | 5,165 | 131,18 | 5,15 | 130,8 | 4,257 | 108,13 | 4,247 | 107,88 | 5,18 | 131,59 | 5,165 | 131,21 |
T6-146 | 5,755 | 146,18 | 5,74 | 145,8 | 4,847 | 123,13 | 4,837 | 122,88 | 5,772 | 146,61 | 5,757 | 146 |
f usted tiene cualquier requiments especial del tamaño, nos entra en contacto con por favor vía roschen@roschen.com. |
