Secoroc QLX 50/55 abajo el martillo del agujero
Secoroc QLX 50/55 abajo el martillo del agujero con el martillo del alto rendimiento DTH para América abajo de la perforación del agujero
Secoroc QLX 50/55 abajo el HolHammer con el martillo del alto rendimiento DTH para América abajo de la perforación del agujero
QLX 50/55 - el más último de martillos del alto rendimiento DTH
Martillo de Secoroc QLX 50/55 en Roschen y el atlas Copco Secoroc, guardamos el buscar de nuevas maneras de mejorar la productividad de nuestros clientes. Por eso hemos tomado el mejor del diseño de QL, lanzado en algunas nuevas ideas, y creado el Secoroc QLX 50 y QLX 55 abajo los martillos del agujero.
QLX 50 y QLX 55 son sobre todo martillos del agujero profundo, pero también han demostrado ser martillos del alto rendimiento para otros usos.
Este nuevo 5" los martillos ofrece un funcionamiento más versátil del 20% que los martillos de QL y mejora capacidad anegada de la perforación del agujero profundo que su precursor, el martillo de TD 50. Son las pruebas patrones con el índice más alto de penetración (ROP) y de confiabilidad que son un corte sobre el resto, gracias a las soluciones tales como el nuevo e-equipo que hace el mantenimiento más fácil y más rápido ejecutar. El QLX 55 tiene cubierta resistente más gruesa de (HD) para una vida de servicio más larga al perforar en formaciones de roca abrasivas.
Los QLX 50 y QLX 55 se han probado en práctica riguroso en los E.E.U.U. y la Suecia antes de lanzamiento. Han probado excepcional en agua bien, perforación geotérmica, y otros gracias de los usos al aire seleccionan la característica que permite al QLX hacer juego una variedad de paquetes del aire mientras que utiliza exceso del aire para el poder del martillo.

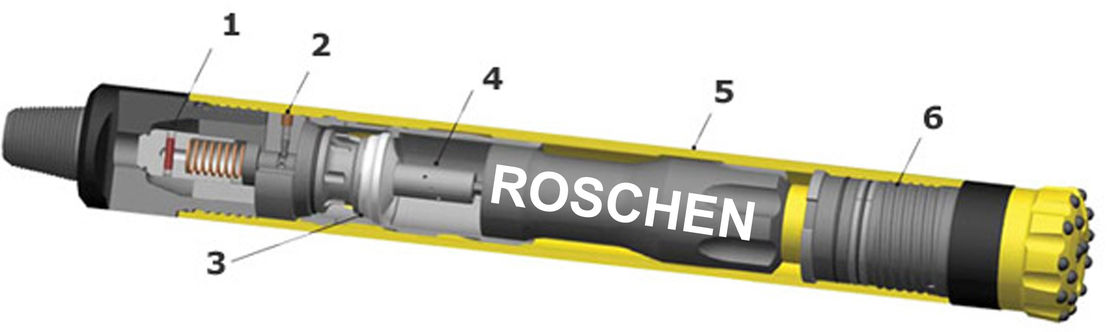

| Especificaciones del martillo de QLX 50/55 DTH | |
| 1 | sistema Campo-probado del control. |
| 2 | Sistema robusto de la muesca. |
| 3 | El ciclo probado del aire del salto cualitativo proporciona “poder” para el 80% del pistón abajo frota ligeramente. |
| 4 | El sistema selecto del aire permite que la sincronización a elección maximice funcionamiento del martillo para hacer juego el paquete del aire. |
| 5 | Cubierta reversible para maximizar desgaste. |
| 6 | Industria que lleva la caña del estilo de QL. |
| Especificaciones generales | QLX 50 | QLX 55 | Frecuencia del consumo y del impacto del aire (con el aire selecto en la configuración por defecto 2) | |||
| Hilo de la conexión | Pin del registro del API de 3 1/2” | Presión de aire | scfm | bpm ** | ||
| Caña del pedazo | QL 50 | 100 PSI | 155 | 1305 | ||
| Diámetro exterior | 4,8" | 5,08" | 150 PSI | 257 | 1426 | |
| Longitud sin pedazo hombro con hombro | 41,76" | 41,76" | 200 PSI | 374 | 1547 | |
| Peso sin pedazo | 153,0 libras. | 178,0 libras. | 250 PSI | 508 | 1668 | |
| Backhead a través de planos | 3,7"/4" | 3,7"/4" | 300 PSI | 657 | 1788 | |
| Tamaño de pedazo mínimo recomendado | 5,25" | 5,5" | 350 PSI | 822 | 1909 | |
| Tamaño de pedazo máximo recomendado | 6" | 6" | psi* 400 | 961 | 2029 | |
| Diámetro interior | 3,95" | 3,95" | psi* 450 | 1109 | 2114 | |
| Peso del pistón | 33,0 libras. | 33,0 libras. | psi* 500 | 1258 | 2270 | |
| Movimiento | 3,75" | 3,75" | valor *Estimated | |||
| Diferencial de presión máximo | 500 psig | 500 psig | ** Soplos por minuto | |||
| Esfuerzo de torsión del maquillaje | 5000 pies-libras. | 5000 pies-libras. | ||||
| Especificaciones operativas | |
| Fuerza de la alimentación | 1500 - 2000 libras. |
| Velocidad de rotación | 50 - 80 RPM |
| Referencia. | Parte | Referencia. | Parte | |
| 1 | Tubo de extractor | 13 | O-ring* | |
| 2 | Arroje para QLX 50/para QLX 55 | 14 | Cono de la compresión | |
| 3 | Montaje mordido del anillo de retención | 15 | Distribuidor del aire | |
| 4 | O-ring* (criado del pedazo) | 16 | Enchufe, flujo de la guía selecto | |
| 5 | O-ring* (transporte del pedazo) | 17 | Montaje de la muesca | |
| 6 | Transporte del pedazo | 17a | Plunger* | |
| 7 | Anillo de cerradura | 17b | Spring* del émbolo | |
| 8 | Cubierta para QLX 50/para QLX 55 | 17c | Plug* del criado del émbolo | |
| 9 | Pistón | 18 | Válvula de control | |
| 10 | Sello - diámetro interior de la cola del pistón | 19 | Válvula de control | |
| 11 | Cilindro interno | 20 | O-ring* (válvula de control) | |
| 12 | Montaje de válvula | 21 | Sólido del enchufe de la obstrucción | |
| 12a | O-ring* | 22 | O-ring* | |
| 12b | O-ring* | 23 | Asamblea de Backhead para QLX 50/para QLX 55 | |
| *Not vendido por separado | ||||
| ** Punto 21 - el enchufe 1/4" de la obstrucción y el enchufe 1/8" de la obstrucción se puede utilizar para puentear más aire para reducir la presión y/o para aumentar afianzar velocidad. | ||||
| Límites del desgaste | Martillos y equipos | |||
| Tirada | Longitud mínima | 1,85” | QLX 50 completo, Pin del registro del API de 3 1/2” | |
| QLX reverso que encajona 50 | OD mínimo | 4,65" | QLX 55 completo, Pin del registro del API de 3 1/2” | |
| QLX reverso que encajona 55 | OD mínimo | 4,84" | E-equipo QLX 50, Pin del registro del API de 3 1/2” | |
| Descarte que encajona QLX 50/55 | OD mínimo | 4,38" | E-equipo QLX 55, Pin del registro del API de 3 1/2” | |
| Transporte del pedazo | Identificación del máximo | 3,019" | El equipo del anillo o incluye los artículos 2x4, 1x5, 1x22 | |
| Liquidación del pistón/de la cubierta | Máximo. | 0,01" | ||
| Pistón/liquidación interna del cilindro | Máximo. | 0,009" | El equipo de la continuidad incluye el equipo y los puntos 10, 12, 2x13, 20 del anillo o | |
| Saliente del tubo de extractor | Máximo. | 2,07" | ||
| Especificaciones de los pedazos de ROSCHEN DTH | ||||
| Tamaño del martillo | Diámetro de los pedazos | Caña | CÓDIGO DE ROSCHEN | |
| Métrico | Pulgada | |||
| 1" | 64mm-70m m | 2 1/2” - 2 3/4" | BR1 | ROS 11 |
| 2" | 70mm-95m m | 2 3/4" - 3 3/4" | MACH20/BR2 | ROS 22 |
| 3" | 90mm-102m m | 3 1/2” - 4" | COP32/COP34/MACH303 | ROS 32 |
| M30/DHD3.5/BR3 | ROS 34 | |||
| 4" | 105mm-152m m | 4 1/8" - 6" | COP44/DHD340/MACH44 | ROS 42 |
| SD4/M40/QL40 | ROS 44 | |||
| 5" | 133mm-165m m | 5 1/4" - 6 1/2” | COP54/DHD350R/MACH50 | ROS 52 |
| SD5/M50/QL50/BR5 | ROS 54 | |||
| 6" | 152mm-254m m | 4 1/8" - 10" | COP64/DHD360/SD6 | ROS 62 |
| M60/QL60/Bulroc BR6 | ROS 64 | |||
| 8" | 203mm-330m m | 8" - 13" | COP84/DHD380/SD8 | ROS 82 |
| QL80/M80/M85 | ROS 84 | |||
| 10" | 254mm-380m m | 10" - 15" | SD10 | ROS 100 |
| NUMA100 | ||||
| 12" | 305mm-508m m | 12" - 20" | DHD1120/SD12 | ROS 120 |
| NUMA120/NUMA125 | ||||
| Notas: Cualquier tamaño especial de los pedazos de DTH estará disponible por peticiones. | ||||
| ¡Metzke, hilo de Remet está disponible! | ||||
| ROSCHEN DTH martilla especificaciones | |||||||
| Tamaño del martillo | Caña del pedazo | Código de ROSCHEN | Hilo de la conexión | Pedazo conveniente | Presión de funcionamiento | Consumo del aire | |
| 2" | BR2 | ROS 11 ROS 22 | Caja RD50 | ¢70-¢90mm | 0.7-1.75Mpa | 0.7Mpa | 4.5m3/min |
| 1.0Mpa | 4m3/min | ||||||
| 1.4Mpa | 5m3/min | ||||||
| 3" | DHD3.5 | ROS 32 | API 2 3/8" registro | ¢90-¢110mm | 1.0-1.5Mpa | 1.0Mpa | 4.5m3/min |
| COP32/COP34 | |||||||
| M30 | 1.5Mpa | 9m3/min | |||||
| 4" | DHD340 | ROS 34 | API 2 3/8" registro | ¢110-¢135mm | 1.0-2.5Mpa | 1.0Mpa | 6m3/min |
| COP44 | |||||||
| QL40 | |||||||
| SD4 | 1.8Mpa | 10m3/min | |||||
| M40 | 2.4Mpa | 15m3/min | |||||
| 5" | DHD350 | ROS 52 ROS 54 | API 2 3/8" registro de Reg/API 3 el 1/2” | ¢135-¢155mm | 1.0-2.5Mpa | 1.0Mpa | 9m3/min |
| COP54 | |||||||
| QL50 | |||||||
| SD5 | 1.8Mpa | 15m3/min | |||||
| M50 | 2.4Mpa | 23m3/min | |||||
| 6" | DHD360 | ROS 62 ROS 64 | Registro del API 3 el 1/2” | ¢155-¢190mm | 1.0-2.5Mpa | 1.0Mpa | 10m3/min |
| COP64 | |||||||
| QL60 | |||||||
| SD6 | 1.8Mpa | 20m3/min | |||||
| M60 | 2.4Mpa | 28.5m3/min | |||||
| 8" | DHD380 | ROS 82 ROS 84 | Registro del API 4 el 1/2” | ¢195-¢254mm | 1.0-2.5Mpa | 1.0Mpa | 15m3/min |
| COP84 | |||||||
| QL80 | 1.8Mpa | 26m3/min | |||||
| SD8 | 2.4Mpa | 34m3/min | |||||
| M80/M85 | |||||||
| 10" | SD10 | ROS 100 | API 6 5/8" registro | ¢254-¢311mm | 1.0-2.5Mpa | 1.0Mpa | 22m3/min |
| Numa100 | 1.8Mpa | 40m3/min | |||||
| ROS 100 | 2.4Mpa | 55m3/min | |||||
| 12" | DHD1120 | ROS 120 | API 6 5/8" registro | ¢305-¢445mm | 1.0-2.5Mpa | 1.0Mpa | 30m3/min |
| SD12 | 1.8Mpa | 56m3/min | |||||
| Numa120 | 2.4Mpa | 78m3/min | |||||
| Notas: Cualquier tamaño especial de los pedazos de DTH estará disponible por peticiones. | |||||||
| ¡Metzke, hilo de Remet está disponible! | |||||||
