Barril de núcleo NMLC para la perforación de núcleos de diamantes
ROSCHEN ofrece cañón de núcleo convencional NMLC de triple tubo para su uso con varillas CR50/NW/NWJ/NWY.El cañón del núcleo NMLC está diseñado para maximizar la recuperación del núcleo en la investigación del sitio y los programas de perforación exploratoria del núcleoCon el cañón de núcleo NMLC es posible obtener una recuperación volumétrica del núcleo cercana al 100% en la condición más tranquila posible utilizando equipos de perforación rotativos.Se han utilizado para la exploración de represasEl cañón del núcleo de NMLC está disponible para su aplicación en agujeros de tamaño métrico de 75 mm.El cañón del núcleo de NMLC consta del conjunto de la cabeza de NMLC , los componentes del tubo interno NMLC, los componentes del tubo dividido NMLC y los componentes del tubo externo NMLC.
Especificación del cañón del núcleo de los tubos triples NMLC | ||
Parámetro NMLC no animal | En el caso de los | En pulgadas |
Diámetro del agujero NMLC (aprox.) | 75.7 | 2.98 |
Diámetro del núcleo NMLC (aprox.) | 52 | 2.047 |
NMLC Core Bit Set OD (aproximadamente) | 75.3 | 2.965 |
Identificación del conjunto de bits del núcleo NMLC (aprox.) | 52 | 2.047 |
NMLC Reaming Shell Set OD (aproximadamente) | 75.7 | 2.98 |
Tamaño | Diámetro del agujero | Diámetro del núcleo | Duración |
NMLC | 75.69 mm | 51.94 mm | 1.0m |
NMLC | 75.69 mm | 51.94 mm | 1.5m |
NMLC | 75.69 mm | 51.94 mm | 3.0m |
NMLC | 75.69 mm | 51.94 mm | 4.5m |
NMLC | 75.69 mm | 51.94 mm | 6.0m |
HMLC | 99.21 mm | 63.50 mm | 1.5m |
HMLC | 99.21 mm | 63.50 mm | 3.0m |
HMLC | 99.21 mm | 63.50 mm | 4.5m |
HMLC | 99.21 mm | 63.50 mm | 6.0m |

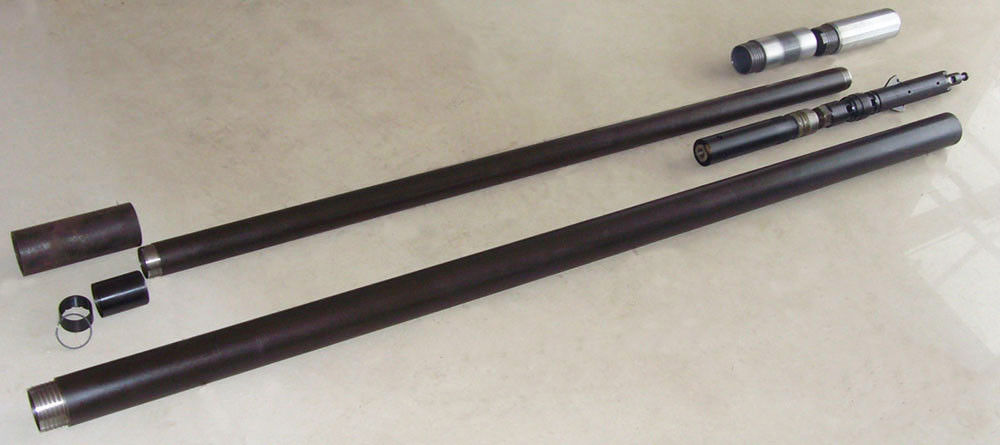

NMLC Configuración estándar del barril del núcleo de perforación de diamantes
El ensamblaje de la cabeza de 1-NMLC
2 NMLC tubo interno
Anillo de parada 3-NMLC
Un elevador de núcleo de 4-NMLC
Cuadro de elevador de núcleo 5-NMLC
Conjunto de válvulas de salida de 6-NMLC
7-NMLC Tubo dividido
8 NMLC tubo exterior
Protector de hilo 9-NMLC
No obstante lo dispuesto en el apartado 1 del presente artículo,
(1) No se incluyen el bit de núcleo NMLC y la carcasa de reaming
(2) Los barriles NMLC de 1.5m/5ft, 3m/10ft, 4.5m/15ft y 6m/20ft están disponibles
(3) El revestimiento del núcleo de plástico está disponible en tamaño NMLC
