Triconos Broca
>
|
| Lugar de origen | China |
| Nombre de la marca | ROSCHEN |
| Certificación | ISO, API |
| Número de modelo | 4 ~ 48 PULGADAS |

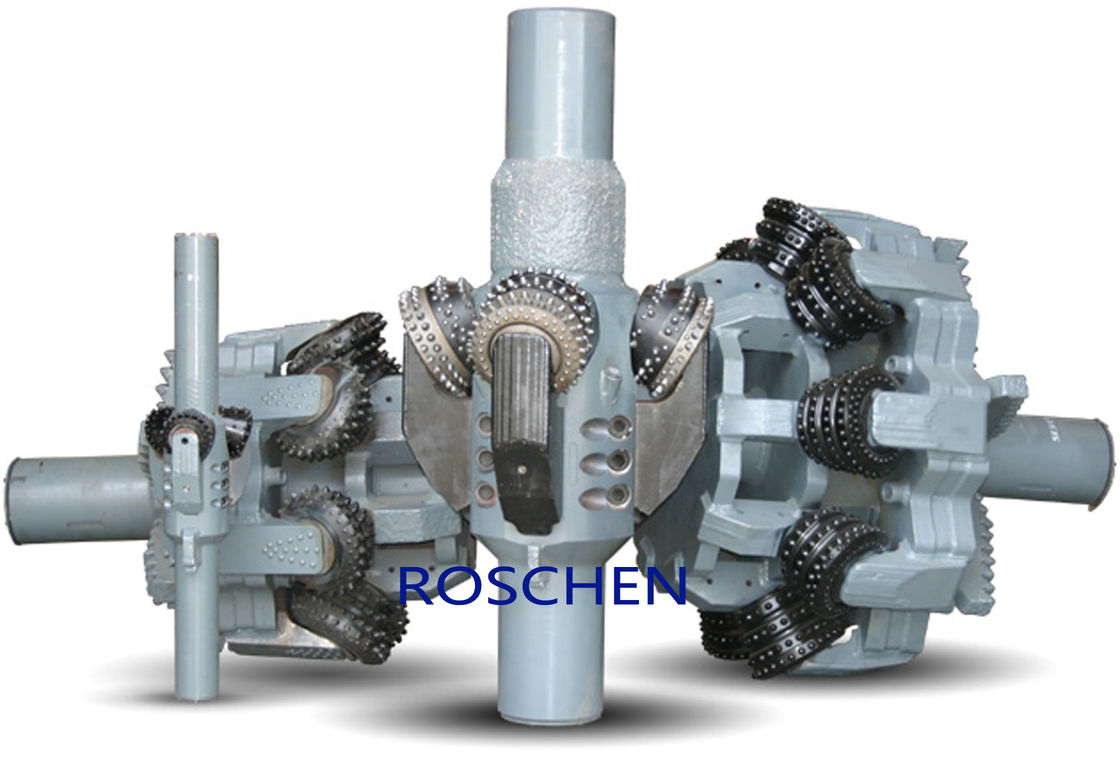

Exprimidores de la roca piloto Hole Reamer más vertsatile, abrelatas rentable de 4 pulgadas a de 48 pulgadas del agujero para HDD
Empresas de informática de dirección de la tecnología de los servicios del cable metálico horizontal del taladro de la perforación direccional de Trenchless
No más de redrills debido a los cortadores que retroceden el martillo.
El exprimidor de la roca es el abrelatas más vertsatile, más rentable del agujero para HDD. El diseño único minimiza el inventario in situ, bajando coste.
El tiempo muerto de los cortes del exprimidor de la roca como él corta tan fácilmente la roca.
No más de tiempo muerto que espera en las nuevas herramientas/los cortadores cuando ocurre la necesidad de empujar resma. Empuja o tira con el mismo cuerpo y cortadores, y un cuerpo se abre en seis tamaños.
Ventajas:
1. Más fuertes que otros abrelatas del agujero.
2. aumentado tiempo giratorio de la en-parte inferior, minimiza coste del cortador y tiempo del viaje.
3. los cortadores y los brazos se cambian fácilmente en el campo sin las antorchas y los soldadores.
Especificaciones del exprimidor de la roca
CUERPO
| CUERPO | MIN. PILOT HOLE | CONEXIÓN | PESO | LONGITUD |
| R4 | 4 1/2” | 2 7/8" SI B X B | 135 LIBRAS. | 42" |
| R6 | 6" | 3 1/2” SI B X B | 346 LIBRAS. | 52" |
| R6-20 | 20" | 4 1/2” SI B X B | 1565 LIBRAS. | 62" |
| R8 | 8 1/2” | 4 1/2” SI B X B | 730 LIBRAS. | 65" |
| R17 | 17 1/2” | 7 5/8" REGISTRO B X B | 1915 LIBRAS. | 65" |
| R26 | 26" | 7 5/8" REGISTRO B X B | 2669 LIBRAS. | 65" |
| R36 | 36" | 7 5/8" REGISTRO B X B | 2569 LIBRAS. | 65" |
| R42 | 42" | 7 5/8" REGISTRO B X B | 3290 LIBRAS. | 65" |
| R48 | 48" | 7 5/8" REGISTRO B X B | 3900 LIBRAS. | 65" |
CORTADORES
| CUERPO | NO. DEL CORTADOR | AGUJERO DEL PILOTO | CONEXIÓN | GAMA DE APERTURA | |||||
| R4 | 3 | 4 1/2” | 2 7/8" SI B X B | 8 1/2” | 10" | 12" | |||
| CUERPO | NO. DEL CORTADOR | AGUJERO DEL PILOTO | CONEXIÓN | GAMA DE APERTURA | |||||
| aa | bb | cc | DD | EE | |||||
| R6 | 3 | 6" | 3 1/2” SI B X B | 12" | 14" | 16" | 18" | 20" | |
| R6-20 | 5 | 20" | 4 1/2” SI B X B | 24" | 26" | 28" | 30" | 32" | |
| CUERPO | NO. DEL CORTADOR | AGUJERO DEL PILOTO | CONEXIÓN | GAMA DE APERTURA | |||||
| B | C | D | E | F | |||||
| R8 | 3 | 8 1/2” | 4 1/2” SI B X B | 16" | 18" | 20" | 22" | 24" | 26" |
| R17 | 3,4 | 17 1/2” | 7 5/8" REGISTRO B X B | 24" | 26" | 28" | 30" | 32" | 34" |
| R26 | 3,5 | 26" | 7 5/8" REGISTRO B X B | 32" | 34" | 36" | 38" | 40" | 42" |
| R36 | 3,5 | 36" | 7 5/8" REGISTRO B X B | 42" | 44" | 46" | 48" | 50" | 52" |
| R42 | 4,5,7 | 42" | 7 5/8" REGISTRO B X B | 48" | 50" | 52" | 54" | 56" | 58" |
| R48 | 4,5,7 | 48" | 7 5/8" REGISTRO B X B | 54" | 56" | 58" | 60" | 62" | 64" |
CORTADORES Y PESOS
| R4 | R6 | B | C | D | E | F | ||||||||
| 8-1/2” | 10" | 12" | aa | bb | cc | DD | EE | |||||||
| TA | 4 | 8 | 12 | 15 | 23 | 31 | 41 | 56 | 32 | 47 | 64 | 80 | 102 | 128 |
| TCI | 6 | 10 | 16 | 21 | 30 | 42 | 55 | 73 | 41 | 61 | 79 | 100 | 126 | 155 |
| FRA | 5 | 7 | 9 | 20 | 24 | 28 | 35 | 37 | 50 | 55 | 68 | 75 | 88 | 101 |
Carta del retiro de la formación
Utilice esta carta para calcular los pies cúbicos aproximados de material quitados por el pie perforado. Para calcular las yardas cúbicas totales de material que se quitará, multiplique los pies cúbicos por la cantidad y la divisoria totales por 27.
Cómo cambiar los cortadores
1. Coloque el cortador correcto del tamaño en el bolsillo.
2. diapositiva el brazo en el lugar, asegurando el cortador.
3. Tighted los tres pernos según carta. (véase abajo)
4. apriete los tornillos de la cerradura según carta. (véase abajo)
5. repetición para cada cortador.
| TAMAÑOS | LLAVE ALLEN | ESFUERZO DE TORSIÓN | TORNILLO/ESFUERZO DE TORSIÓN DE LA CERRADURA |
| R8 con R-48 | 1" | 2000-2500 ft/lb | 5/8"/400-500 ft/lb |
| R4 | 5/8" | 400-500 ft/lb | 5/16"/40-60 ft/lb |
| R6 | 7/8" | 1000-1200 ft/lb | 3/8"/100-150 ft/lb |
