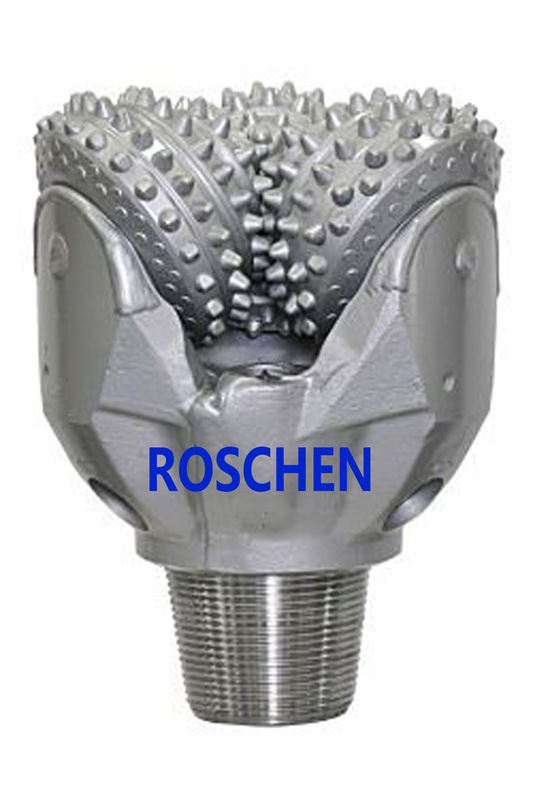

16 adentro. Broca tricónica de GTX TCI, IADC 535
Descripción
Las brocas tricónicas del cono del rodillo maximizan funcionamiento en un uso definido. Nuestra cultura de continuo mejora-basado en nuestro compromiso del R&D a aumentar su perforación proyecto-alcanza un dispositivo de protección en caso de volcamiento más alto con un coste-por-pie más bajo.
La familia de brocas tricónicas de Roschen Hughes Christensen GT, de GTX, de GX y de STX del panadero Hughes de Roschen ha acumulado experiencia de campo significativa durante la última década, convirtiéndose en las brocas de la opción para muchos operadores y contratistas en una variedad de usos. Estos pedazos se construyen sobre tecnologías campo-probadas, usando los materiales de alta calidad y los procesos de una fabricación superiores para proporcionar funcionamiento de perforación confiable y constante.
Usos:
. Usos de perforación convencionales
. Usos rotatorios y del motor
Características/ventajas:
. GTX que lleva - la línea de GTX ofrece un rodamiento sellado anillo o de la bola y de rodillos. Estos pedazos se recomiendan para la alta perforación de la RPM y los usos direccionales donde las secciones y las horas del agujero en pedazo se reducen.
. Penetración máxima - acción de perforación agresiva debido a la compensación muy grande del cono y el diseño profundo del diente del intermesh con la buena ventilación.
. Jet de centro - un cuarto jet se coloca en el centro del pedazo y se utiliza para prevenir el pedazo Balling y la reducción asociada en índice de penetración.
Especificaciones:
1. Tamaño: 16 adentro. (406,4 milímetros)
2. tipo mordido: GTX-C30
3. IADC: 535
4. tipo del diente: TCI
5. paquete del transporte/del sello: Rodillo de dos filas/anillo o cubierto
6. conexión: 7-5/8 REG API
7. Max. Weight en pedazo: klb 35 - 87 (15 - 38 tn o kdaN)
8. velocidad rotatoria: Para los usos rotatorios y del motor
9. esfuerzo de torsión del maquillaje: kNm 34,0 - 40,0 kft-libras (46,1 - 54,2)
| NO. | TAMAÑO DE PEDAZO DE ROCA DE PDC | Registro. PIN API | |
| en | milímetro | ||
| 1 | 3 3/4 | 95,3 | 2 3/8 |
| 2 | 3 7/8 | 98,4 | 2 3/8 |
| 3 | 4 1/8 | 104,8 | 2 3/8 |
| 4 | 4 1/4 | 108 | 2 3/8 |
| 5 | 4 1/2 | 114,3 | 2 3/8 |
| 6 | 4 5/8 | 117,5 | 2 7/8 |
| 7 | 4 3/4 | 120,7 | 2 7/8 |
| 8 | 4 7/8 | 123,8 | 2 7/8 |
| 9 | 5 1/2 | 139,7 | 3 1/2 |
| 10 | 5 5/8 | 142,9 | 3 1/2 |
| 11 | 5 2/3 | 143,9 | 3 1/2 |
| 12 | 4 3/4 | 146,1 | 3 1/2 |
| 13 | 5 7/8 | 149,2 | 3 1/2 |
| 14 | 6 | 152,4 | 3 1/2 |
| 15 | 6 1/8 | 155,6 | 3 1/2 |
| 16 | 6 1/4 | 158,8 | 3 1/2 |
| 17 | 6 1/2 | 165,1 | 3 1/2 |
| 18 | 6 5/8 | 168,3 | 3 1/2 |
| 19 | 6 3/4 | 171,5 | 3 1/2 |
| 20 | 7 1/2 | 190,5 | 4 1/2 |
| 21 | 7 5/8 | 193,7 | 4 1/2 |
| 22 | 7 7/8 | 200 | 4 1/2 |
| 23 | 8 3/8 | 212,7 | 4 1/2 |
| 24 | 8 1/2 | 215,9 | 4 1/2 |
| 25 | 8 5/8 | 219,1 | 4 1/2 |
| 26 | 8 3/4 | 222,3 | 4 1/2 |
| 27 | 9 1/2 | 241,3 | 6 5/8 |
| 28 | 9 5/8 | 244,5 | 6 5/8 |
| 29 | 9 7/8 | 250,8 | 6 5/8 |
| 30 | 10 1/2 | 266,7 | 6 5/8 |
| 31 | 10 5/8 | 269,9 | 6 5/8 |
| 32 | 11 | 279,4 | 6 5/8 |
| 33 | 11 5/8 | 295,3 | 6 5/8 |
| 34 | 12 | 304,8 | 6 5/8 |
| 35 | 12 1/4 | 311,2 | 6 5/8 |
| 36 | 12 5/16 | 312,7 | 6 5/8 |
| 37 | 13 3/8 | 314,3 | 6 5/8 |
| 38 | 12 7/16 | 315,9 | 6 5/8 |
| 39 | 12 5/8 | 320,7 | 6 5/8 |
| 40 | 13 1/8 | 333,4 | 6 5/8 |
| 41 | 13 1/2 | 342,9 | 6 5/8 |
| 42 | 13 5/8 | 346,1 | 6 5/8 |
| 43 | 13 3/4 | 349,3 | 6 5/8 |
| 44 | 14 1/2 | 368,3 | 7 5/8 |
| 45 | 14 3/4 | 374,7 | 7 5/8 |
| 46 | 15 1/2 | 393,7 | 7 5/8 |
| 47 | 16 | 406,4 | 7 5/8 |
| 48 | 17 1/2 | 444,5 | 7 5/8 |
| 49 | 18 7/8 | 479,4 | 7 5/8 |
| 50 | 20 | 508 | 7 5/8 |
| 51 | 22 | 558,8 | 7 5/8 |
| 52 | 24 | 609,6 | 7 5/8 |
| 53 | 26 | 660,4 | 7 5/8 |
| 54 | 28 | 711,2 | 7 5/8 |
| 55 | 30 | 762 | 7 5/8 |
