Accesorios de la perforación y de la explotación minera del impacto del taladro del martillo del taladro de martillo del taladro del martillo de CIR110A
| Nombre | Abajo ellos martillo del agujero, martillo de DTH |
| Marca | ROSCHEN |
| Alcance del uso | Abra la perforación de roca, ingeniería del túnel |
| Agujeree la velocidad de la perforación (mm/min) | 840 (mm/min) |
| Clasifican (milímetros) | 110 |
| Modelo | CIR110A |
| Diámetro de agujero de taladro (milímetros) | 110-120 (milímetro) (milímetros) |
| Energía del impacto (MPa) | 0.5-0.7 |
| Profundidad del agujero (m) | 200 M |
| Frecuencia del impacto | 840 (herzios) |
| Diámetro de la capa | 98m m |

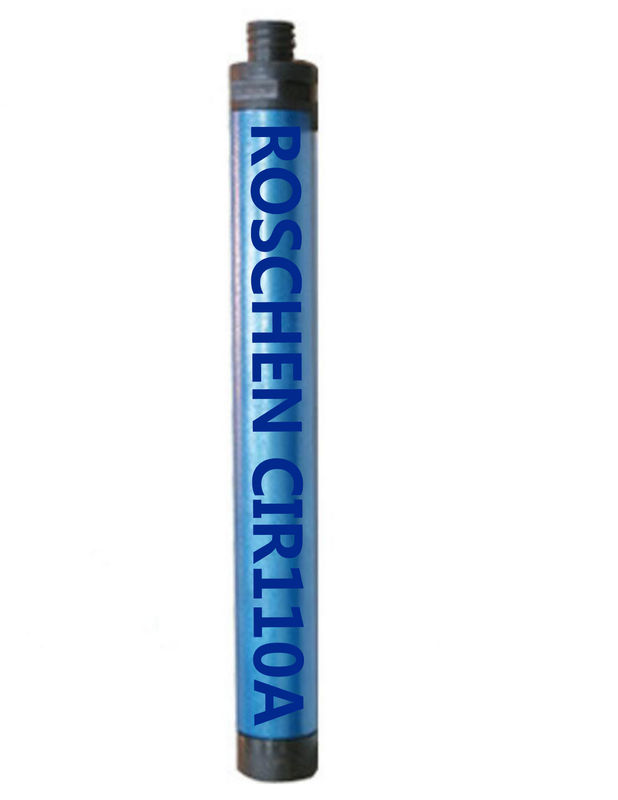

Detalles del producto del martillo del martillo de CIR110A:
Diámetro de la perforación: Φ110--120m m
Diámetro de la chaqueta: Φ98mm
Longitud total: 838m m
Peso: 36kg
Presión de funcionamiento: 0.5-0.7Mpa
Consumo del aire: 11m3/min
Frecuencia del impacto: 840 veces/minuto
Dimensiones de la especificación modelo del martillo del taladro de DTH
| Modelo | Diámetro del agujero de taladro (milímetro) | Cubierta OD (milímetro) | Longitud (milímetro) | Peso (kilogramo) | Presión del trabajo (MPa) | Consumo del aire (m3/min) | Frecuencia del impacto (T/min) |
| martillo de 65A DTH | Ø65-67 | 61 | 745 | 13 | 0.5-0.7 | 2,5 | ≥810 |
| martillo de 70A DTH | Ø74-76 | 67 | 766 | 15 | 0.5-0.7 | 3 | ≥810 |
| martillo de 80A DTH | Ø80-82 | 72 | 796 | 17 | 0.5-0.7 | 5,5 | ≥810 |
| Martillo de 90 DTH | Ø90-100 | 80 | 796 | 22 | 0.5-0.7 | 7 | ≥840 |
| martillo de 90A DTH | Ø90-100 | 80 | 796 | 22 | 0.5-0.7 | 6 | ≥840 |
| Martillo de 900 DTH | Ø90-100 | 80 | 870 | 24 | 0.8-1.2 | 5 | ≥700 |
| Martillo de 930 DTH | Ø90-100 | 80 | 870 | 24 | 0.8-1.2 | 6 | ≥700 |
| martillo de 110A DTH | Ø110-120 | 98 | 838 | 36 | 0.5-0.7 | 11 | ≥840 |
| Martillo de DHD340 DTH | Ø110-140 | 98 | 1045 | 39 | 1.2-2.0 | 3.5-15 | ≥1140 |
| Martillo de DHD350 DTH | Ø135-155 | 122 | 1213 | 57 | 0.6-2.5 | 7.5-9 | ≥1140 |
| Martillo de DHD360 DTH | Ø152-190 | 139 | 1300 | 98 | 0.6-2.5 | 10.5-19 | ≥1140 |
Métodos comunes de la localización de averías del martillo de CIR110A DTH
| Malfuncionamiento | razón | Método de exclusión |
| El suministro de aire no afecta | 1. Hay materia extranjera en la válvula de disco y se pega la válvula de control. | Desmonte el impactador para limpiar y la inspección. |
| 2. El aceite lubricante es demasiado viscoso pegar el pistón. | Abra la válvula de control, añada una pequeña cantidad de rubor del keroseno o de la gasolina, y después substituya el lubricante más fino. | |
| 3. Después de que la broca se pegue hacia fuera, romperá a la junta delantera y no puede ser reajustada. | Quite el taladro van a mantenimiento. | |
| 4. Mordedura pobre de la lubricación, del pistón y del cilindro. | Desmonte y revisión, substituya las piezas cuando sea necesario, y mejore las condiciones de la lubricación. | |
| 5. Instale mal o los piezas que faltan. | Vuelva a montar según el diagrama de la estructura | |
| Silencioso | 1. Se daña el anillo de goma, el cojín de ajuste y la junta no se presiona. | Substituya el delantal, aumente la junta |
| 2. Desgaste severo de pistones, de cilindros, del etc. | Substituya las piezas |
Precauciones de la operación del impactador del taladro del martillo de CIR110A:
1. En condiciones normales de la perforación de roca, el impactador se mantiene y se limpia y se vuelve a montar cada 200 horas de operación. Los agujeros de perforación o la escorificación en escoria del fango se realiza cada 100 horas.
2. La lubricación del impactador se alcanza a través del dispositivo de engrase en el motor principal. Por lo tanto, es necesario asegurarse de que el dispositivo de engrase está llenado de aceite antes del inicio de cada cambio, y todavía hay un exceso antes de que el cambio siguiente comience. El aceite de lubricante es no. mecánico 20 del aceite en verano y aceite mecánico de no. 5-10 en invierno. Antes de que el impactador esté instalado en el tubo de taladro, la válvula de escape se actúa para quitar la ruina en el tubo de taladro y para comprobar si hay aceite en el tubo de taladro. Compruebe el dispositivo del impacto después de conectar.
3. El impactador y la barra de taladro no se deben invertir en el agujero para prevenir accidentes. En curso de perforación abajo del agujero, si usted quiere parar el perforar, usted no debe parar el suministro de aire al impactador inmediatamente. Usted debe levantar el taladro y soplarlo, y para el suministro de gas cuando no hay roca y polvo de la roca en el agujero. , Entonces pare el dar vuelta.
