SISTEMA DEL ODS
Sistema de la perforación de la sobrecarga

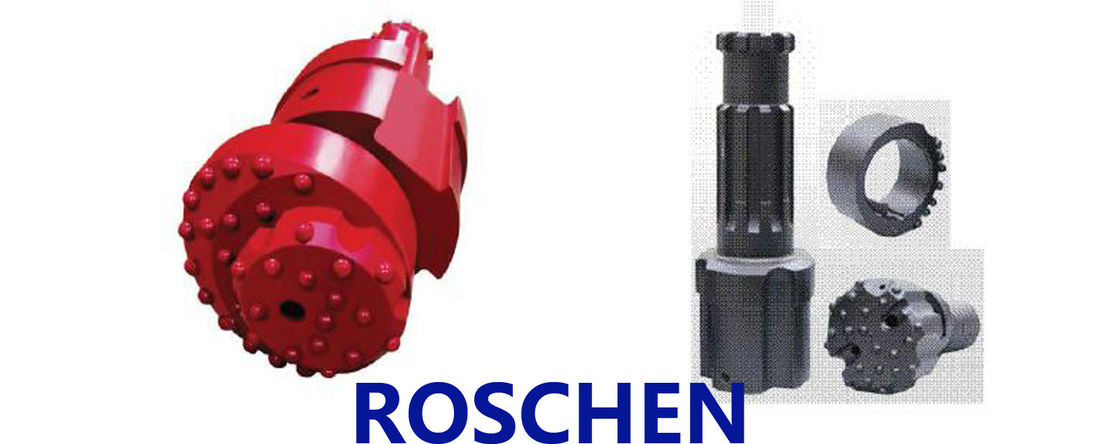

El sistema del ODS de Roschen es un sistema excéntrico bipartito probado de la perforación de la sobrecarga diseñado para la perforación y la cubierta simultáneas de agujeros, con condiciones de tierra inestables.
Características dominantes:
. Disponible para encajonar tamaños a partir 114m m (4 1/2”) hasta el diseño bipartito simple del diámetro de 273m m (¾ 10 ") para una mejor transferencia de la energía a la cara del pedazo
. Funcionamiento óptimo de la perforación en condiciones de tierra inestables
. El pedazo excéntrico se puede quitar fácilmente y rápidamente para el reemplazo o la restauración
. “abierto y cerrado” la fijación del arreglo dentro del tenedor así que nada del pedazo puede evitar que el pedazo excéntrico se cierre
. El pedazo del ODS tiene un diseño experimental positivo que ayude a la guía el pedazo excéntrico y produce un agujero más recto
Sistema de cubierta excéntrico (sistema excéntrico de la perforación de la sobrecarga) | |||||||||
Tipo | Cubierta Recom.Size (milímetros) | Diámetro interno mínimo de la zapata del entubado de Dia.of (milímetro) D | Escariado del diámetro (milímetro) C | MARTILLO DE DTH | Tubo de taladro | Número de parte * | |||
Max.OD (a) | Min.ID (b) | Hilo de la conexión | O.D. (milímetro) | Llave plana (milímetros) | |||||
ODEX90 | 115 | 102 | 90 | 123 | DHD3.5 | API 2 3/8" registro | 76 | 65 | ODEX90-DHD |
COP32 | ODEX90-COP | ||||||||
QL30 | ODEX90-QL30 | ||||||||
ODEX115 | 142 | 128 | 115 | 152 | DHD340 | API 2 3/8" registro | 76 | 65 | ODEX115-DHD |
COP44 | ODEX115-COP | ||||||||
SD4 | ODEX115-SD4 | ||||||||
QL40 | ODEX115-QL40 | ||||||||
Misión 40 | ODEX115-M40 | ||||||||
ODEX140 | 171 | 157 | 140 | 187 | DHD350R | API 2 3/8" registro | 89 | 65 | ODEX140-DHD |
COP54 | ODEX140-COP | ||||||||
SD5 | ODEX140-SD4 | ||||||||
QL50 | ODEX140-QL50 | ||||||||
Misión 50 | ODEX140-M50 | ||||||||
ODEX165 | 196 | 183 | 165 | 212 | DHD360 | Registro del API 3 el 1/2” | 114 | 95 | ODEX165-DHD |
COP64 | ODEX165-COP | ||||||||
SD6 | ODEX165-SD6 | ||||||||
QL60 | ODEX165-QL60 | ||||||||
Misión 60 | ODEX165-M60 | ||||||||
ODEX190 | 222 | 205 | 190 | 237 | DHD360 | Registro del API 3 el 1/2” | 114 | 95 | ODEX190-DHD |
COP64 | ODEX190-COP | ||||||||
SD6 | ODEX190-SD6 | ||||||||
QL60 | ODEX190-QL60 | ||||||||
Misión 60 | ODEX190-M60 | ||||||||
ODEX240 | 273 | 260 | 240 | 306 | DHD380 | Registro del API 3 el 1/2” | 114 | 95 | ODEX240-DHD |
COP84 | ODEX240-COP | ||||||||
SD8 | ODEX240-SD8 | ||||||||
QL80 | ODEX240-QL80 | ||||||||
Misión 80 | ODEX240-M80 | ||||||||
ODEX280 | 327 | 305 | 280 | 370 | SD10 | Registro del API 4 el 1/2” | 114 | 95 | ODEX280-SD |
Numa100 | ODEX280-NU |
* el sistema completo comprende el tenedor del pedazo, el pedazo excéntrico, y las clavijas de cierre. Otros estilos de la caña disponibles a petición
El ODS es un sistema excéntrico de la perforación de la sobrecarga de dos porciones diseñado para la instalación simultánea de cubiertas para apoyar condiciones de tierra inestables.
El tenedor del pedazo se cabe en el martillo de la misma forma que sería un pedazo de botón convencional.
El pedazo de botón excéntrico es bloqueado en el tenedor del pedazo mediante un arreglo de perno doble de ‘Seloc’ que pueda ser quitado cuando el pedazo necesita remoler o substituir.
La fuente de ROSCHEN solamente roscó cubiertas pero el sistema se puede también utilizar con las cubiertas soldadas con autógena menos costosas cuando la cubierta se requiere para ser dejada en el agujero.
Cuando el sistema del ODS se ha perforado a la profundidad requerida, el pedazo excéntrico se puede cerrar a su posición concéntrica levantando contra la zapata del entubado y contador que gira 180 grados, y al sistema completo retirados de la cubierta.
Si procede, es entonces posible perforar encendido en roca sólida usando un pedazo de botón convencional de un diámetro igual al tamaño de sistema.
Es importante asegurarse de que un estabilizador de las dimensiones correctas está colocado directamente detrás del martillo.
ROSCHEN fabrica una gama de tenedores del pedazo, pedazos excéntricos, zapatas del entubado y estabilizadores, para acompañar nuestros sistemas de la perforación del ODS. Para más detalles del producto, consulte por favor nuestros folletos técnicos de las ventas o entre en contacto con nuestras ventas combinan para la ayuda.
