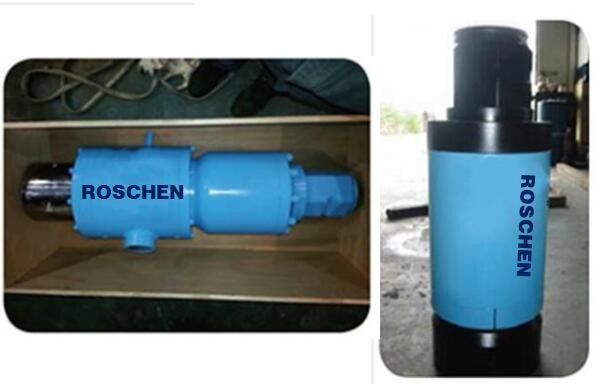

Amortiguador de choque de la perforación para el martillo grande del tamaño
Amortiguador de choque del equipo de Axuliary:
1. Absorba el choque para el martillo grande del tamaño
2. Proceso único del control de calidad del design&precise
3. Modificar servicio para requisitos particulares con la petición del cliente
Tamaño | Afuera Dia./mm |
Length/mm |
3" | 77 | 496 |
4" | 97 | 496 |
5" | 117 | 580 |
6" | 138 | 580 |
8" | 180 | 656 |
10" | 225 | 1017 |
12" | 270 | 1017 |
Abajo está espec. de DTH:
Parámetros de Techincal
Descripción | Código de producto | Caña del pedazo | Conexión del hilo | Diámetro externo (milímetro) | Longitud sin el pedazo (milímetro) | Peso (kilogramo) | Llave plana (milímetro) | Rec. Tamaño del agujero (milímetro) |
RS 180 | 260000 | DHD38, COP84 | PIN DEL REGISTRO DEL API 4 EL 1/2” | 180 | 1522 | 190 | 150 | 203-271 |
Presión de funcionamiento (barra) | Frecuencia del impacto en la barra 17 (herzios) | Presión axial normal (kN) | Velocidad de Rec.Rotation (r/min) | Consumo del aire (³ /min de m) | ||||
14-24 | 20 | 18,3 | 30-40 | 12bar | 17bar | 24bar | ||
22,5 | 28,2 | 39,6 |
Martillos que hacen juego a otros pedazos | ||||||||
Descripción | Código de producto | Caña del pedazo | Conexión del hilo | Diámetro externo (milímetro) | Longitud sin el pedazo (milímetro) | Peso (kilogramo) | Llave plana (milímetro) | Rec. Tamaño del agujero (milímetro) |
RS180-QL80 | 260001 | QL80 | PIN DEL REGISTRO DEL API 4 EL 1/2” | 180 | 1515 | 190 | 150 | 203-271 |
RS180-Mission80 | 260003 | Mission80 | 1515 | 188 | ||||
RS180-MACH80 | 260005 | MACH80 | 1522 | 190 | ||||
RS180-SD8 | 261000 | SD8 | 1492 | 195 |
Trabajo Pressur (barra) |
Impacto Frecuencia en la barra 17 |
Normal Axial Presión (kN |
Rec. Rotación Velocidad (r/min) |
Aire Consumo (³ /min de m) |
||
14-24 | 20 | 18,3 | 30-40 | 14bar | 17bar | 24bar |
22,5 | 28,2 | 39,6 |
ROSCHEN DTH martilla especificaciones | |||||||
Tamaño del martillo | Caña del pedazo | Código de ROSCHEN | Hilo de la conexión | Pedazo conveniente | Presión de funcionamiento | Consumo del aire | |
1" | BR1 | ROS 11 | Caja RD50 | ¢50-70mm | 0.7-1.75Mpa | 0.7Mpa | 4.5m3/min |
1.0Mpa | 4m3/min | ||||||
1.4Mpa | 5m3/min | ||||||
2" | BR2 | ROS 22 | Caja RD50 | ¢70-¢90mm | 0.7-1.75Mpa | 0.7Mpa | 4.5m3/min |
1.0Mpa | 4m3/min | ||||||
1.4Mpa | 5m3/min | ||||||
3" | DHD3.5 | ROS 32 | API 2 3/8" registro | ¢90-¢110mm | 1.0-1.5Mpa | 1.0Mpa | 4.5m3/min |
COP32/COP34 | |||||||
M30 | 1.5Mpa | 9m3/min | |||||
4" | DHD340 | ROS 34 | API 2 3/8" registro | ¢110-¢135mm | 1.0-2.5Mpa | 1.0Mpa | 6m3/min |
COP44 | |||||||
QL40 | |||||||
SD4 | 1.8Mpa | 10m3/min | |||||
M40 | 2.4Mpa | 15m3/min | |||||
5" | DHD350 | ROS 52 ROS 54 |
API 2 3/8" registro registro de /API 3 el 1/2” | ¢135-¢155mm | 1.0-2.5Mpa | 1.0Mpa | 9m3/min |
COP54 | |||||||
QL50 | |||||||
SD5 | 1.8Mpa | 15m3/min | |||||
M50 | 2.4Mpa | 23m3/min | |||||
6" | DHD360 | ROS 62 ROS 64 |
Registro del API 3 el 1/2” | ¢155-¢190mm | 1.0-2.5Mpa | 1.0Mpa | 10m3/min |
COP64 | |||||||
QL60 | |||||||
SD6 | 1.8Mpa | 20m3/min | |||||
M60 | 2.4Mpa | 28.5m3/min | |||||
8" | DHD380 | ROS 82 ROS 84 |
Registro del API 4 el 1/2” | ¢195-¢254mm | 1.0-2.5Mpa | 1.0Mpa | 15m3/min |
COP84 | |||||||
QL80 | 1.8Mpa | 26m3/min | |||||
SD8 | 2.4Mpa | 34m3/min | |||||
M80/M85 | |||||||
10" | SD10 | ROS 100 | API 6 5/8" registro | ¢254-¢311mm | 1.0-2.5Mpa | 1.0Mpa | 22m3/min |
Numa100 | 1.8Mpa | 40m3/min | |||||
ROS 100 | 2.4Mpa | 55m3/min | |||||
12" | DHD1120 | ROS 120 | API 6 5/8" registro | ¢305-¢445mm | 1.0-2.5Mpa | 1.0Mpa | 30m3/min |
SD12 | 1.8Mpa | 56m3/min | |||||
Numa120 | 2.4Mpa | 78m3/min | |||||
Notas: | |||||||
¡Metzke, hilo de Remet está disponible! | |||||||
Cualquier tipo especial caña de martillo de DTH estará disponible por peticiones. |
Pedazo de DTH
El pedazo de DTH es también nuestro producto principal. Después de que los años del mang busquen, tenemos experiencia de los ricos en los productos de alta calidad del desarrollo y de la fabricación, que adoptaron las materias primas de alta calidad, tecnología avanzada y pasamos con estrictamente la inspección.
1.high y brocas bajas del abajo--agujero de la presión de aire
holeDia de la presión de aire 2.Low.: 65-220m m
diámetro del agujero de la presión de aire 3.High: 85-305m m
tipo 4.Face: centro del descenso/indicador cóncavo/del cuerpo/del doble/plano
el pedazo de 5.Our DTH puede ser conveniente para muchos tipos de martillo de DTH, tales como XL, misión, POLI, IR, Mach, Demag, SD, Bulroc, Mach de Halco, cavador etc.
