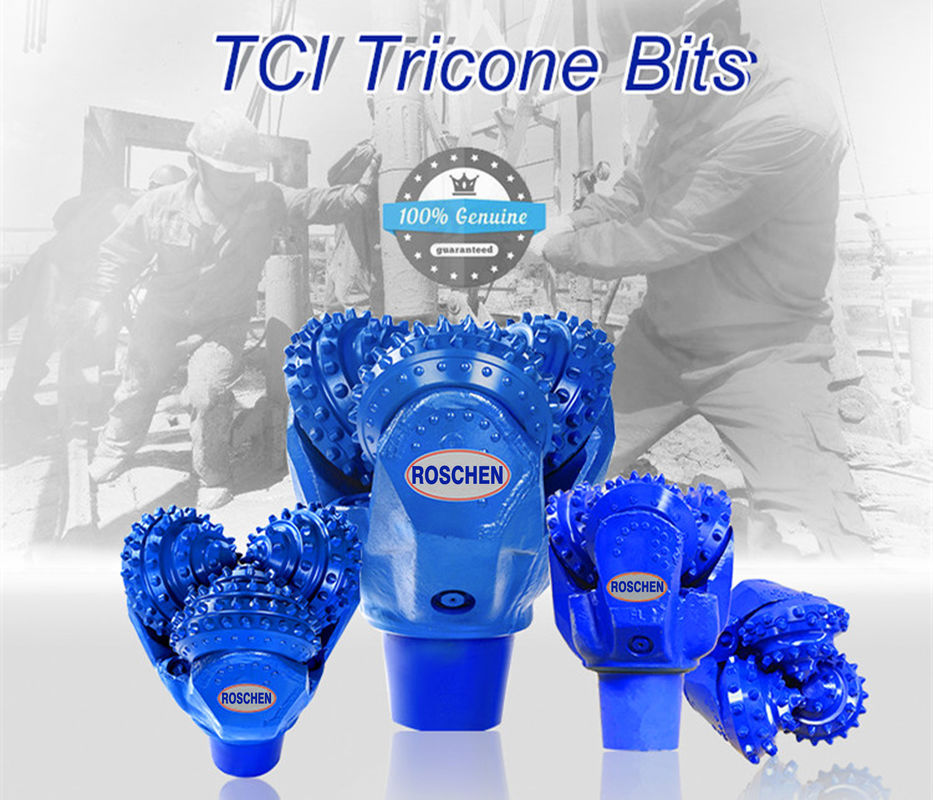

Pedazo tricónico IADC637 del API 17 el 1/2” para la perforación del pozo de petróleo, perforación del pozo de agua
El pedazo de cono tricónico del rodillo es el trépano de sondeo más ampliamente utilizado. Cuando el pedazo de cono del rodillo está funcionando, los dientes del corte alternativamente entran en contacto con la parte inferior del pozo, la roca que rompe el esfuerzo de torsión es pequeña, el área de contacto entre los dientes que cortan y la parte inferior del pozo es pequeña, la presión específica es alta, y es fácil comer en la formación; la longitud total del borde de trabajo es grande, así que el desgaste se reduce relativamente. Los pedazos de cono pueden adaptarse a una variedad de formaciones de suave a duro.
Nuestros pedazos tricónicos se utilizan principalmente en petróleo pozo, pozo de agua, ingeniería de perforación bien geotérmica. Los trépanos de sondeo de Roschen se diseñan y se fabrican según el estándar del API y de ISO que las características son larga vida, alta eficacia de perforación y coste de operación bajo. Podemos producir los tamaños mordidos que se extienden a partir de 2 7/8" a 26" y pueden ser aplicados a diversas formaciones de suavidad a muy duro.
Broca tricónica de IADC 637 del API 17 el 1/2” para la perforación del pozo de agua | |
Diámetro | 17 1/2” = 444.5m m |
Modelo | HA637G |
Pin Thread | API Reg. 7 5/8" |
Grueso pese/el peso neto | 260/280 kilogramo |
Tamaño que embala | 500X500X650 milímetro |
Estándar del producto | ESPEC. 7-1 DEL API |
Transporte | Cojinete liso sellado anillo o |
WOB normal | 0.7~1.2 KN/MM |
Velocidad rotatoria | 70~40 RPM |
Cortar la estructura | La cucharada grande del radio condensa en la fila interna, acuerdos esféricos en fila externa, y una fila de condensadores de ajuste se añade entre la fila del indicador y la fila del talón. |
Formación de perforación | Semiduro con alta fuerza compresiva y alta abrasividad, tal como piedra caliza, dolomía, piedra arenisca y sílex, etc. |
Tolerancia mordida tricónica de la marca del API ROSCHEN | ||
Diámetro externo del pedazo tricónico | Tolerancia externa del diámetro | |
3 3/8 ~ 13 3/4 pulgada | 0 ~ 0,0313 (1/32) pulgadas | 0 ~ 0,79 milímetros |
14 ~ 17 pulgadas del 1/2 | 0 ~ 0,0625 (1/16) pulgadas | 0 ~ 1,57 milímetros |
17 5/8 ~ 26 pulgadas | 0 ~ 0,0625 (1/16) pulgadas | 0 ~ 2,38 milímetros |
La boca de la marca de ROSCHEN clasifica de pedazo tricónico | |||||
Código de bocas | Diámetro mordido tricónico | Bocas de O.D.of | Longitud de bocas | Diámetro interno de bocas | |
pulgada | milímetro | milímetro | milímetro | milímetro | |
S 0 | 3 5/8 ~ 4 | 92,1 ~ 101,6 | 18,12 | 15,96 | 6 ~ 14 |
S1 | 4 1/8 ~ 5 3/4 | 104,78 ~ 146,1 | 20,3 | 17,48 | 6 ~ 14 |
S 2 | 5 7/8 ~ 7 3/8 | 149,2 ~ 187,3 | 23,5 | 19,05 | 6 ~ 16 |
S 3 | 7 1/8 ~ 8 1/4 | 190,5 ~ 209,6 | 29,74 | 20,62 | 6 ~ 22 |
S 4 | 8 3/8 ~ 14 5/8 | 212,7 ~ 371,5 | 32,89 | 26,97 | 6 ~ 22 |
S 5 | 14 3/4 ~ 26 | 374,6 ~ 660,4 | 40,84 | 26,97 | 6 ~ 22 |
SC2 | 8 3/8 ~ 11 | 212,7 ~ 279,4 | 23,5 | 26 | 6 ~ 14 |
SC4 | 11 5/8 ~ 17 1/2 | 295,3 ~ 444,5 | 32,89 | 35,32 | 6 ~ 22 |
