Perforación superior del martillo
>
|
| Lugar de origen | Alemania |
| Nombre de la marca | ROSCHEN |
| Certificación | ISO, API |
| Número de modelo | 1' - 6' |

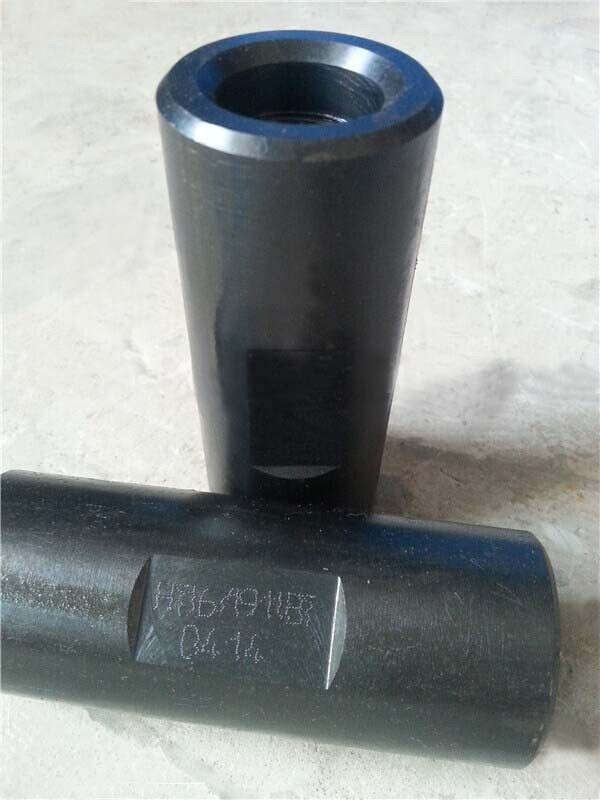

Perforación del martillo del top del acoplamiento de Rod de lechón del hilo femenino y masculino del API
Especificaciones:
Acoplamiento de Rod de lechón del hilo femenino y masculino del API
1. Meterial: aleación de alta calidad
2. Tratamiento superficial: el fosfatar, azulado
Acoplamiento de Rod de lechón del hilo femenino y masculino del API
Parámetros técnicos
Acoplamiento del mismo tamaño
| Tamaño (adentro) | Acoplamiento O.D W (milímetro) (+0,13, - 0,25) |
Longitud L (milímetro) (+1,57, - 0,00) |
Hilo D. (adentro) | Longitud del cuadrado de la llave (milímetro) |
Dureza (HRA) |
| 5/8" | 38,10 | 101,6 | 15/16" | 31,8 | 56-62 |
| 3/4" | 41,28 | 1-1/16” | |||
| 7/8" | 46,00 | 1-3/16” | |||
| 1" | 55,60 | 1-3/8” | 38,1 | ||
| 1-1/8” | 60,33 | 114,3 | 1-9/16” |
Acoplamiento delgado del agujero
| Tamaño (adentro) | Acoplamiento O.D W (milímetro) (+0,13, - 0,25) |
Longitud L (milímetro) (+1,57, - 0,00) |
Hilo D. (adentro) | Longitud del cuadrado de la llave (milímetro) |
Dureza (HRA) |
| 5/8" | 31,75 | 101,6 | 15/16" | 31,8 | 56-62 |
| 3/4" | 38,10 | 1-1/16” | |||
| 7/8" | 41,30 | 1-3/16” | |||
| 1" | 50,80 | 1-3/8” | 38,1 |
Sub-acoplamiento del mismo tamaño
| Tamaño (adentro) | Acoplamiento O.D W (milímetro) (+0,13, - 0,25) |
Longitud L (milímetro) (+1,57, - 0,00) |
Pequeño hilo D. del extremo. | Hilo D. de la cabeza de biela. | Dureza (HRA) |
| 5/8" - 3/4" | 41,28 | 101,6 | 15/16" | 1-1/16” | 56-62 |
| 3/4" - 7/8" | 46,00 | 1-1/16” | 1-3/16” | ||
| 7/8" - 1" | 55,60 | 114,3 | 1-3/16” | 1-3/8” | |
| 1" - 1-1/8” | 60,33 | 127,0 | 1-3/8” | 1-9/16” |
Sub-acoplamiento delgado del agujero
| Tamaño (adentro) | Acoplamiento O.D W (milímetro) (+0,13, - 0,25) |
Longitud L (milímetro) (+1,57, - 0,00) |
Pequeño hilo D. del extremo. | Hilo D. de la cabeza de biela. | Dureza (HRA) |
| 5/8" - 3/4" | 38,10 | 101,6 | 15/16" | 1-1/16” | 56-62 |
| 3/4" - 7/8" | 41,30 | 1-1/16” | 1-3/16” | ||
| 7/8" - 1" | 50,80 | 114,3 | 1-3/16” | 1-3/8” |
Conexión pulida del mismo tamaño
| Tamaño (adentro) | Acoplamiento O.D W (milímetro) (+0,13, - 0,25) |
Longitud L (milímetro) (+1,57, - 0,00) |
Hilo D. (adentro) | Desaparezca el cono | Dureza (HRA) |
| 5/8" | 38,10 | 101,6 | 15/16" | 9O | 56-62 |
| 3/4" | 41,28 | 1-1/16” | |||
| 7/8" | 46,00 | 1-3/16” | |||
| 1" | 55,60 | 1-3/8” | |||
| 1-1/8” | 60,33 | 114,3 | 1-9/16” |
Conexión pulida agujero delgado
| Tamaño (adentro) | Acoplamiento O.D W (milímetro) (+0,13, - 0,25) |
Longitud L (milímetros) (+1,57, - 0,00) |
Hilo D. (adentro) | Desaparezca el cono | Dureza (HRA) |
| 5/8" | 31,75 | 101,6 | 15/16" | 9O | 56-62 |
| 3/4" | 38,10 | 1-1/16” | |||
| 7/8" | 41,30 | 1-3/16” | |||
| 1" | 50,80 | 1-3/8” |
Propiedades mecánicas de acoplamiento
| Rm de la resistencia a la tensión (Mpa) | Fuerza de producción Rel (Mpa) | Porcentaje A (%) del alargamiento | Porcentaje de la reducción del área Z (%) |
| ≥655 | ≥405 | ≥16 | ≥48 |
