Las brocas compactas policristalinas de base del diamante para la roca/sinterizaron pedazos planos de base de PDC
Pedazo de diamante compacto policristalino plano sinterizado de las brocas de base de PDC para perforar suavemente con la formación de roca fracturada

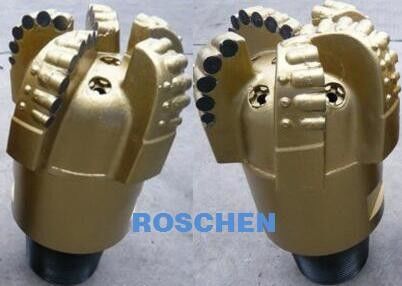

Pedazo de diamante compacto policristalino plano sinterizado de las brocas de base de PDC
Ideal para perforar en suavidad a las formaciones sedimentarias medias que son homogéneas y competentes. Los cortadores de PCD están disponibles en varios tamaños y se localizan para rendir índice de penetración y larga vida máximos dependiendo del uso. Los pedazos se construyen con un cuerpo de la matriz y un refuerzo duros, desgaste-resistentes del indicador. Como consecuencia, los cortadores llevados se pueden girar o substituir permitiendo el uso continuo del pedazo.
Ventajas del producto:
1. Pedazo sinterizado PCD con los dientes superiores de PCD;
2. carburo de tungsteno como el cuerpo de la broca;
3. Durante 50 años manufacturering experiencia;
4. calidad del sólido;
5. La disposición del cortador es fuerza equilibrada para perforar un agujero redondo exacto y para reducir giro del pedazo;
6. Ranuras grandes de los desperdicios y puertos que limpian con un chorro de agua;
7. Diseño geométrico avanzado para una penetración más rápida;
Precio de la broca de PDC el mejor en venta
Introducción de PDC (acuerdo policristalino del diamante):
PDC se hace de micro-polvo del diamante y del substrato duro de la aleación debajo de alta temperatura y de alto
presión. Posee de la alta resistencia de desgaste como diamante, al mismo tiempo la resistencia de impacto como la aleación dura y eso se hace le el mejor material como cortador de la broca. PDC reforzado tiene polvo denso más alto del diamante, substrato duro de la aleación de la garra hecho las dos capas del sólido como el entero. Así pues, el PDC reforzado de la resistencia de desgaste de la cena, una vida de servicio más larga y eficacia alta.
Características:
1. conveniente para la suavidad a los mations medios (f=1-10), particularmente conveniente para la construcción de una roca más dura, no disponible en formaciones abrasivas quebradas, fracturadas, fuertes.
2. El cuerpo del pedazo es tecnología avanzada adoptada de la sinterización, tiene protección de alta resistencia y buena del indicador;
3. Los cortadores policristalinos de alta calidad de (PDC) del acuerdo del diamante como los dientes del corte y la tecnología avanzada de la soldadura hacen que los pedazos tienen calidad estable.
4. Los pedazos tienen aplicabilidad fuerte del estrato, alta eficacia de perforación y larga vida. El diverso funcionamiento es mucho mejor que pedazos del cuerpo de acero PDC.
TAMAÑO DE PEDAZO (PULGADA) | PIN REGULAR DEL API (PULGADA) | RECOMENDADO COMPONGA EL ESFUERZO DE TORSIÓN (KN.M) |
4 1/2 a 4 3/4 | 2 7/8 API | 6.0~7.5 |
5 1/8 a 7 3/8 | 3 1/8 API | 9.5~12 |
7 1/2 a 9 3/8 | 4 1/2 API | 16.0~22 |
9 1/2 a 14 1/2 | 6 5/8 API | 38~43 |
14 5/8 a 17 1/2 | 7 5/8 API | 46~54 |
Diamante recomendado y esfuerzo de torsión del maquillaje del pedazo de PDC | |||
Tamaño del pedazo | Conexión rotatoria de Size&style API | Esfuerzo de torsión recomendado | |
pulgada | pulgada | kft.lbs | KN.m |
3-11/16 " ~4-1/2” | 2-3/8” registro | 2.4~2.7 | 3.3~3.6 |
4-17/32 " ~5" | 2-7/8” registro | 4.7~5.1 | 6.3~6.9 |
5-1/32 " ~7-3/8” | 3-1/2” registro | 7.7~8.4 | 10.4~11.4 |
7-13/32 " ~9-3/8” | 4-1/2” | 17.8~19.5 | 24.1~26.5 |
9-13/32 " ~14-1/2” | 6-5/8” | 38.2~42.0 | 51.7~56.9 |
14-9/16 " ~26" | 7-5/8” | 60.9~67.0 | 82.5~90.8 |
Especificación de la broca de PDC | |||||||||
Tipos principales | Especificación | Parámetro recomendado de la operación | |||||||
Tamaño | Modelo | Qty de cuchillas | Tamaño primario del cortador | Qty de la boca | Longitud del indicador | Conexión | Velocidad rotatoria (r/min) | Peso en el pedazo (KN) | Flujo (lps) |
6" | M1375GR/M433 | 7 | Ø13mm | 6 | 1,5" ~ 2" | registro de 3 el 1/2 | 80~300 | 10~80 | 20~35 |
8 1/2” | M1375GR/M433 | 7 | Ø13mm | 6 | 2" ~3,5" | registro de 4 el 1/2 | 60~260 | 60~100 | 22~35 |
8 1/2” | M1952FC/M323 | 5 | Ø19mm | 5 | 2" ~3,5" | registro de 4 el 1/2 | 60~250 | 10~100 | 25~36 |
8 1/2” | M1655FGA/M323 | 5 | Ø16mm | 7 | 2" ~3,5" | registro de 4 el 1/2 | 60~250 | 10~100 | 25~36 |
8 1/2” | M1655FG/M423 | 6 | Ø16mm | 8 | 2" ~3,5" | registro de 4 el 1/2 | 60~250 | 10~100 | 25~36 |
8 1/2” | M1655G/M423 | 6 | Ø16mm | 6 | 2" ~3,5" | registro de 4 el 1/2 | 60~250 | 10~100 | 25~36 |
8 1/2” | M1953X/M323 | 5 | Ø19mm | 5 | 2" ~3,5" | registro de 4 el 1/2 | 60~250 | 10~100 | 25~36 |
8 1/2” | M1954/M323 | 5 | Ø19mm | 5 | 2" ~3,5" | registro de 4 el 1/2 | 60~250 | 10~100 | 25~36 |
8 1/2” | M1366FG/M433 | 6 | Ø13mm | 6 | 2" ~3,5" | registro de 4 el 1/2 | 60~250 | 10~100 | 25~36 |
8 1/2” | M1676FG/M423 | 7 | Ø16mm | 7 | 2" ~3,5" | registro de 4 el 1/2 | 60~250 | 10~100 | 25~36 |
8 1/2” | M1942/M223 | 4 | Ø19mm | 4 | 2" ~3,5" | registro de 4 el 1/2 | 60~250 | 10~100 | 25~36 |
8 1/2” | S1365/S423 | 6 | Ø13mm | 6 | 2" ~3,5" | registro de 4 el 1/2 | 60~250 | 10~100 | 25~36 |
8 1/2” | S1665/S323 | 6 | Ø16mm | 6 | 2" ~3,5" | registro de 4 el 1/2 | 60~250 | 10~100 | 25~36 |
9 1/2” | S1953FG/S323 | 5 | Ø19mm | 6 | 2" ~3,5" | 6 5/8 registro | 60~250 | 20~100 | 30~40 |
9 1/2” | M1664FG/M423 | 6 | Ø16mm | 8 | 2" ~3,5" | 6 5/8 registro | 60~250 | 20~110 | 30~40 |
11 5/8" | S1653/S223 | 5 | Ø16mm | 7 | 2,5" ~4" | 6 5/8 registro | 60~250 | 30~130 | 30~60 |
12 1/4" | M1963GR/M223 | 6 | Ø19mm | 6 | 2,5" ~4" | 6 5/8 registro | 80~250 | 30~140 | 28~70 |
12 1/4" | M1662GR/M323 | 6 | Ø16mm | 7 | 2,5" ~4" | 6 5/8 registro | 80~250 | 30~140 | 28~70 |
12 1/4" | M1675GR/M423 | 7 | Ø16mm | 6 | 2,5" ~4" | 6 5/8 registro | 80~250 | 30~140 | 28~70 |
12 1/4" | S1952C/S323 | 5 | Ø19mm | 7 | 2,5" ~4" | 6 5/8 registro | 80~250 | 30~150 | 40~55 |
13 5/8" | S1952/S324 | 5 | Ø19mm | 7 | 2,5" ~4" | 6 5/8 registro | 60~250 | 20~110 | 45~60 |
14 3/4" | M1952/M324 | 5 | Ø19mm | 7 | 2,5" ~4" | 7 5/8 registro | 60~250 | 20~110 | 45~60 |
14 3/4" | S1952/S324 | 5 | Ø19mm | 7 | 2,5" ~4" | 7 5/8 registro | 60~250 | 20~110 | 45~60 |
16" | S1952/S324 | 5 | Ø19mm | 7 | 2,5" ~4" | 7 5/8 registro | 60~250 | 30~180 | 45~70 |
16" | S1655JA/S324 | 6 | Ø16mm | 9 | 2,5" ~4" | 7 5/8 registro | 60~250 | 30~180 | 45~70 |
17 1/2” | S1665JA/S324 | 6 | Ø16mm | 9 | 3,5" ~5" | 7 5/8 registro | 60~250 | 30~200 | 45~80 |
17 1/2” | S1954/S324 | 5 | Ø19mm | 7 | 3,5" ~5" | 7 5/8 registro | 60~250 | 30~200 | 45~80 |
22" | S1995CA/S324 | 9 | Ø19mm | 12 | 2,5" ~3,5" | 7 5/8 registro | 60~250 | 30~200 | 45~80 |
