Inclinómetro Singleshot y MultiShot de Bajo Costo
Inclinómetro Singleshot y MultiShot de bajo costo para la orientación del núcleo del agujero de perforación
RS-SMLT-01 (0~180°±0.2°)
1. Inclinación: ±0.2°;
2. Azimut: ±1.0°;
3. Cara de la herramienta: ±0.5°.

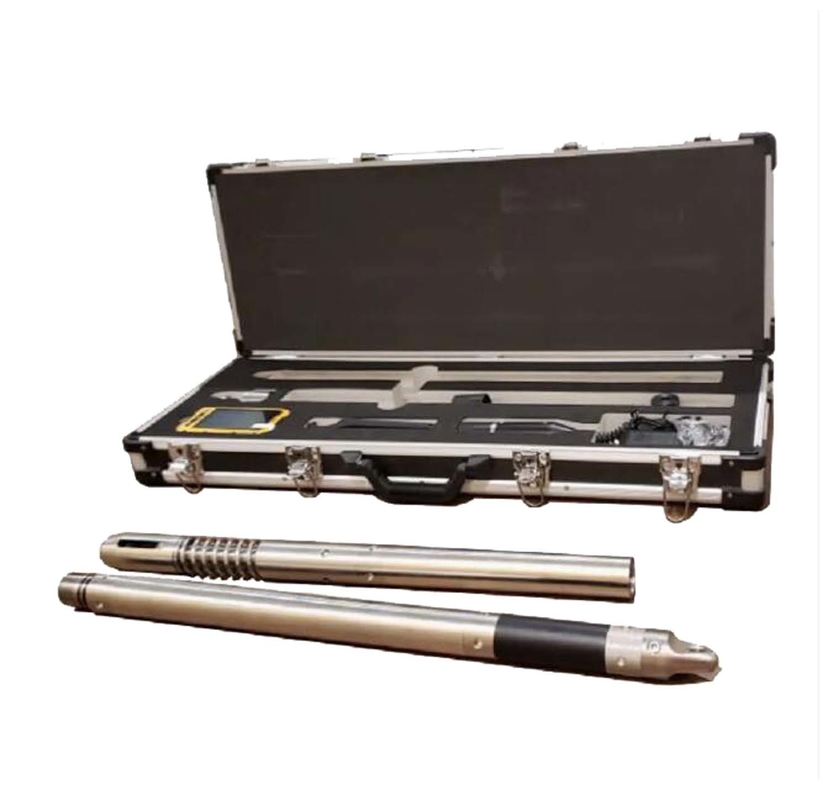

Inclinómetro Singleshot y MultiShot de Bajo Costo RS-SMLT-01
Introducción
El Inclinómetro Singleshot y MultiShot de Bajo Costo RS-SMLT-01 se utiliza para medir el ángulo de inclinación, el ángulo de azimut, la orientación de la cara de operación magnética y la orientación de la cara de operación del lado alto al final del agujero de perforación o en una posición específica durante la perforación.
Se aplica ampliamente para la inspección de perforación de pozos en los campos del petróleo, las minas de carbón y el establecimiento de riego.
Características
1. Para diversos propósitos operativos:
Satisfaciendo diversos propósitos de inspección, ya sea para medición en suspensión o medición autoflotante una vez equipado con diferentes protectores externos
2. Alta precisión y fiabilidad:
Como parte clave del inclinómetro, el sensor de aceleración con un acelerómetro a prueba de golpes tiene características de alta linealidad, poca deriva de temperatura y buena recurrencia, etc.
3. Protección contra apagado:
Una falla de energía causada por sacudidas o presiones no resultaría en una interrupción operativa o pérdida de datos.
4. Rendimiento dinámico:
Excelente recopilación y procesamiento de datos tanto en rendimiento dinámico como estático.
5. Resistencia a golpes e impactos:
Amortiguador externo multiresistente a vibraciones, tanto radial como axial.
6. Adecuado para entornos de baja temperatura:
Rendimiento normal a -40℃
7. Medición de pozo profundo:
Equipado con un protector de aislamiento térmico, funcionamiento normal a 250℃, bajo 125 MPa
Especificaciones
Diámetro: Ф32 y Ф27
Inclinación: 0~180°±0.2°
Azimut: 0~360° ±1.0° (Inclinación del pozo ≥6°)
Cara de operación del lado alto: 0～360°±0.5° (Inclinación del pozo ≥6°)
Cara de operación magnética: 0～360°±1.0° (Inclinación del pozo ≤8°)
Rango de retardo: 1~99min, mínimo 1min
Rango de intervalo: 1~99seg, mínimo 1seg (solo para multi-shot)
Máx. muestreo: 3600 puntos (solo para multi-shot)
Tiempo de trabajo continuo: mínimo 20 horas (solo para multi-shot)
Resistencia a golpes: ≤4.5 g, 10~100Hz
Resistencia al impacto: ≤2000 g, 0.5ms
Voltaje: DC6V~DC8V
Corriente: bajo DC5V, condición de espera ≤30 mA, recopilación de datos ≤150 mA
Temperatura: -40℃~125℃ (máx. 250℃ con protector de aislamiento térmico)
Batería recargable
Para un solo disparo
Salida de voltaje: DC 7.2V.
Salida de electricidad: ≥500mAh
Temperatura de trabajo: -40~125℃
Tiempos de carga o descarga: ≥800 veces
Tiempo de carga: 2~4H
Tiempo de descarga: ≥30min
Para múltiples disparos
Salida de voltaje: DC6V
Salida de electricidad: ≥2000mAh
Temperatura de trabajo: -40~125℃
Tiempos de carga o descarga: ≥800 veces
Tiempo de carga: 16~17H
Tiempo de descarga: ≥12h
