Taladro de doble viga enorme universal de Gardner-Denver

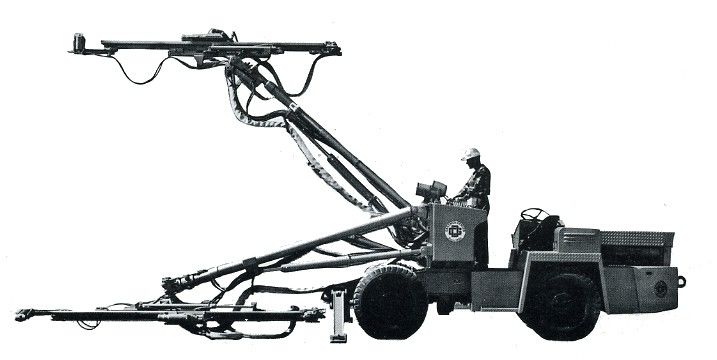

Aparejo de taladro de doble viga enorme universal de Gardner-Denver para perforar los agujeros paralelos
Aparejo de taladro de doble viga enorme universal de Gardner-Denver para perforar los agujeros paralelos
Flexibilidad
El jumbo de Gardner-Denver es una máquina multiusos, y no se restringe a solamente una función, tal como perforación de los agujeros paralelos. El universal, como el nombre implica, los taladros quema cortes, V-cortes, cortes de la cruz, bancadas, los agujeros del roca-perno, el etc.
Aspereza
El tren de aterrizaje resistente ofrece un marco estructural rígido de una pieza, árboles planetarios resistentes, neumáticos anchos de la presión baja.
Maniobrabilidad
Una dirección de poder muy eficiente combinada con la base de rueda corta, reduce el radio de la vuelta a un mínimo. Tipo automotriz dirección que permite que el jumbo viaje en tranvía cerca de la pared, sin miedo de “cerrar el lado” como en caso de la dirección articulada. La compacticidad, el perfil bajo y la característica lateral del asiento del operador permite que la máquina negocie los títulos tan pequeños como 10' (3,05 m) x amplio 9' (2,7 m) altos.
Altamente móvil, altamente flexible, el jumbo universal utiliza el diseño de unidad de creación para darle la combinación de componentes y las opciones que usted quiere. Y como las condiciones y las asignaciones cambie así que pueda el jumbo.
Este carro básico del taladro se puede poner a varias tareas de la explotación minera montando diversas combinaciones de componentes dirigidos de la “unidad de creación”.
CARGA DIMENSIONES DEL ● DE LAS ESPECIFICACIONES DEL ●
Lista de los componentes enorme universal del estándar:
1. Tren de aterrizaje resistente
2. consola de control y contrapesos
3. soportes hidráulicos
4. pompa hydráulica modelo de JHPU
5. controles remotos del taladro del modelo 1028560
6. modelo 154200 depósito del lubricador del aceite de roca de 10 galones
7. equipo de la perforación
Dos Nómina-auges modelo de JTI:
1. Dos posicionadores modelo del DPT, 5' extensión de la alimentación
2. Dos alimentaciones modelo 2MSM120R
3. Dos taladros modelo PR55
Características y especificaciones del diseño:
1. impulsión de cuatro ruedas.
2. dirección de poder.
3. frenos de poder.
4. motor diesel refrescado aire del modelo F620912 W de Deutz.
5. 4 velocidades delanteras/transmisión del revés con las gamas de velocidad opcionales.
6. reflectores de la perforación en accesorios resistentes de la vibración.
7. luces que viajan en tranvía del portador.
8. la consola del sistema con las válvulas agrupadas para la operación conveniente.
9. tipo montajes hidráulicos del oscilación-hacia fuera de la válvula para el acceso a las colocaciones.
asiento 10.Side.
11 opción del lote o del oxy-catalizador, U.S.B.M. del agua aprobado.
12. Válvulas de aire rotatorias para la regulación y estrangular exactos de la alimentación y del taladro.
13. La presión reguló las válvulas de alimentación para las condiciones de tierra diversas.
14. Indicadores del aire y de la presión hydráulica con las cubiertas protectoras.
15. 15:00 x 22,5 neumáticos de HRL
16. el tanque del aceite lubricante de la capacidad de 10 galones (37,8 encendidos.), con la regulación individual del flujo del aceite a los taladros, a las alimentaciones y a los motores de aire
17. Soportes hidráulicos
18. Energía hydráulica siempre disponible de suministro de aire del motor diesel o del externo.
19. Velocidad máxima 4,2 M.P.H. (7,4 km/hr.).
20. Clasificabilidad - el 35%.
21. Peso de funcionamiento aproximado - 32.000 libras. (14.500 kilogramos.).
JT144/DPT
Combinación del auge y del posicionador
Parámetros técnicos:
1. El auge de JTI-DPT y la combinación del posicionador es un rollo-sobre-tipo auge para la cobertura de la cara llena
2. capacidad de la refinanciación 360º; modelo de la cobertura del lleno-círculo; elimina puntos ciegos
3. la rotación en ambas direcciones permite que el arnés de la manguera sea guardado claramente de daño o de torcer
4. la refinanciación alcanza los agujeros más bajos del dedo del pie en la parte inferior de la cara del túnel
5. el mecanismo totalmente incluido de la rotación evita que la ruina atasque el auge
6. una amplia gama de componentes, de alimentaciones, y de taladros de la perforación se pueden montar en el auge; opción de la derecha o del montaje de la mano izquierda; soporte vertical u horizontal
7. accionado hidráulicamente, controlado fácilmente; para rápido y el POSITIVO que colocan todos los cilindros incluya los checkvalves PARA CERRAR el auge en la posición del sistema en caso de salida del apagón o del líquido hidráulico
8. el posicionador del taladro se puede QUITAR el auge; el reemplazo por las unidades comunes reduce tiempo muerto costoso y ayuda a programas de mantenimiento
9. construcción rígida; proporciona un montaje RÍGIDO para los componentes de la alimentación y del taladro; Perforación EXACTA; reduce desgaste; los soportes alimentan más de largo y taladros más grandes
10. mantenimiento simple; todas las juntas de eslabón giratorio son lubricadas fácilmente o REEMPLAZABLES; asegure la vida de SERVICIO máxima de componentes importantes
11 auges múltiples; varias unidades se pueden combinar en un solo aparejo enorme para proporcionar un modelo MÁXIMO de la cobertura.
El auge de JTI 144 y posicionador del DPT usado como capacidades totales máximas inthese de la combinación de la unidad de un equipo del resultado.
El punto de pivote del auge en la vista delantera de la consola de montaje se muestra como seenfrom la cara de la perforación que mira la base del auge.
Modelo de la cobertura de JTI-DPT según lo visto de la base del auge que mira la cara thedrilling. Este paralelo-agujero máximo de las demostraciones del modelo de la cobertura que perfora la alimentación de aluminio withan del tornillo de la cáscara y una trainera estándar perforan. (Cada cuadrado = 1foot o 305 milímetros)
| TABLA DE PESOS | |||
| Auge de JTI y posicionador del DPT sin una extensión de la alimentación | Auge de JTI y posicionador del DPT con 2 pies (.61 m) extensión de la alimentación | Auge de JTI y posicionador del DPT con 3 pies (.91 m) extensión de la alimentación | Auge de JTI y posicionador del DPT con 5 pies (m) extensión de la alimentación 1,5 |
| 2207 libras | 2185 libras | 2283 libras | 2305 libras |
| 1001 kilogramos | 991 kilogramos | 1036 kilogramos | 1046 kilogramos |
SERIE 2MSB
Alimentaciones del tornillo
para los jumbo subterráneos
Características de la perforación:
Construcción rugosa
La web, la guía Shell de la ancho-manera y 1-1/2 fuerte, superior H.P. In-Line Motor proporcionan el servicio confiable… de alta resistencia, cáscara de aluminio ligera.
Opción de los mandos a distancia o de la válvula de control integral
El motor de alimentación radial del pistón proporciona una presión muy exactamente controlada de la alimentación. Elija el estilo teledirigido o la válvula de control integral y diríjalos a la derecha en el motor. Ayuna la velocidad de vuelta del taladro en control reverso.
Longitudes exactas del viaje del taladro
La gama completa de las longitudes del SHELL-y-tornillo para proporcionar el viaje exacto del taladro necesitó para cada operación de la perforación.
Mantenimiento bajo
Proporcionado por diseño de la calidad de Gardner-Denver en todos los transportes, sellos, topes, y sujeciones más cámara de aceite incorporada de lubricación del engranaje.
Amplia gama del equipo modular de la perforación de Gardner-Denver:
1. Shell de aluminio atornilla la alimentación y el motor
2. centralizadores del poder
3. amplia gama de los modelos del taladro
4. equipo seccional de Rod de taladro en muchos tamaños
5. taladro Roces de un paso integral
6. unidades teledirigidas versátiles de la válvula
7. controles de botón automatizados del ciclo de la perforación
8. Todos los tipos de posicionadores, de auges, y de sistemas del montaje
Parámetros técnicos:
| MODELO NO 2MSB144 de la serie 2MSB | L | T | Peso del montaje | Dimensiones de envío encajonadas | Peso del envío encajonado | |||||
| Largura total del montaje solamente | Longitud típica del viaje | |||||||||
| U.S. Pulgadas | Milímetro métrico | U.S. Pulgadas | Milímetro métrico | U.S. Libras. | Kilogramo métrico | U.S. Pulgadas | Milímetro métrico | U.S. Libras. | Kilogramo métrico | |
| 183 | 4648 | 145 | 3683 | 328 | 148,8 | 14x17x193 | 356x432x4902 | 485 | 220 | |
Taladro superficial:
1. Tubo plástico del agua
2. maneras de Nonstellited
3. extremo cerrado de la tirada
Características:
1. Motor de aire de la rotación con la reducción del engranaje 10-1, esfuerzo de torsión de la parada 250 pies libras.
2. la fricción libera los transportes
3. tirada de bronce del reversible
4. extremo a presión positivo de la tirada
5. maneras reemplazables
6. el integral amortigua
7. extractor o suplente lateral
Extractor de la Top-parte inferior, DBA 111 en 1 metro en 90 PSI (kPa 621)
8.Double apoyó el martillo reversible
Especificaciones:
1. Diámetro interior
5,5" Diam.
139 milímetros
2. gama de tallas del agujero
1-1/2” - 3-1/2” Diam.
38 milímetros - 89 milímetros Diam.
3. peso
320 libras.
145 kilogramos
4. mangueras
Aire del martillo -” identificación 1-1/2., 38 milímetros
Aire de la rotación - 1" identificación., 25 milímetros
Aire o agua 3/4" del soplo identificación., 19 milímetros
5. taladro Rod
1. 1-1/4” hex. - 32 milímetros
2. 1-1/4” Rd., 32 milímetros
3. 1" Q.O., 25 milímetros
4. 1" hex., 25 milímetros
