Plataforma de perforación geotérmica hidráulica de Wells de la correa eslabonada para la perforación geotérmica de los proyectos
Plataforma de perforación geotérmica hidráulica de Wells de la correa eslabonada
Plataforma de perforación geotérmica hidráulica de Wells de la correa eslabonada

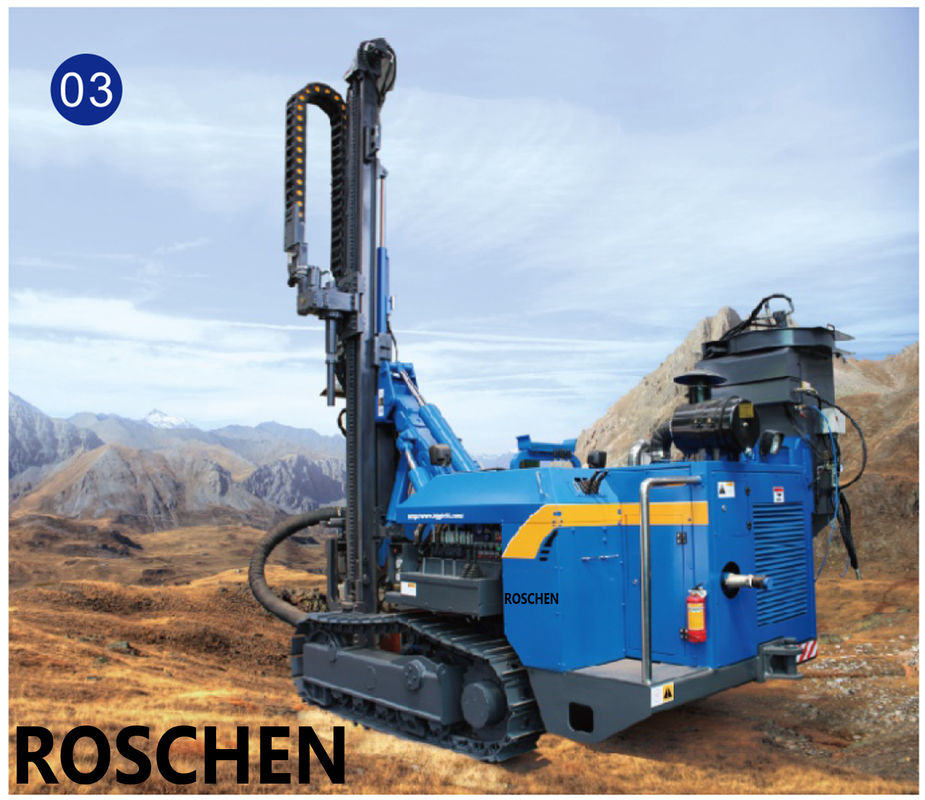

Se importa la plataforma de perforación de la serie de Roschen RS-W es una plataforma de perforación hidráulica conducida versátil de la correa eslabonada de la combustión interna que es diseñada y fabricada elaboradamente por Roschen Group Limited para asegurar la estabilidad del funcionamiento del aparejo, los componentes claves.
La profundidad máxima de la perforación del aparejo es hasta 500 metros y la gama de la perforación está entre 105-350m m en diámetro. El aparejo puede cubrir necesidades debajo del diverso ambiental geológico de proyectos geotérmicos, de la explotación del agua subterránea, de la exploración hidrogeológica, de la construcción de la pila y de las necesidades de algunos otros proyectos.
El aparejo entero es ventajoso con un motor más potente, un esfuerzo de torsión más grande de la salida, un rendimiento laboral y una flexibilidad más alta, así como una mejores estabilidad y multifunctions, un etc. Cuando el martillo de DTH es aplicado en la perforación de roca en la operación, la grava machacada es descargada por las circulaciones de aire de alta presión, y la eficacia de perforación es diez veces más rápidamente que las plataformas de perforación rotatorias tradicionales. La perforación de corte o la perforación del cono se puede actuar en la descarga unconsolidated de la capa, de la roca y del fango. Totalmente, el aparejo es conveniente para perforar en condiciones geológicas complicadas. Comparando con otros competidores, el aparejo puede substituir el mismo tipo de los aparejos importados y la eficacia del precio del funcionamiento es más excepcional que el más adelante.
Ventajas:
Operación Panet:
El tablero de control es consiste en el marco de la consola, la válvula electrohidráulica, la válvula de reducción, la válvula de control compensada de flujo, el indicador de la presión del aceite, los instrumentos del motor, el acelerador del cable, las cerraduras de ignición y otros componentes. Todas las funciones de control se centralizan en las tablas de control, ésa hace la operación más fácil y mejora eficacia del trabajo.
Sistema del torno
El torno de motor hidráulico puede alzar fexiblemente menos de cuatro puntos dos toneladas de herramientas o de accesorios de perforación.
Motor
El sistema eléctrico es sistema de impulsión diesel. El motor específico de la industria de Cummins 93 k, la pompa hydráulica y el motor proporcionan un ímpetu fuerte para los aparejos.
Generador
La plataforma de perforación es conducida por el motor hidráulico. Un generador de CA síncrono trifásico con un kilovatio de potencia de salida of24 se puede utilizar como una fuente del estado de excepción, que es conveniente para la soldadura de la manga, o cualquier otro equipo que requiera la fuente de corriente alterna de 380 V.
Filtro de aire
El filtro de aire de dos fases puede filtrar sobre el 90% de saca el polvo en la afluencia del aire, que se puede reducir con eficacia la abrasión del motor, endare el curso de la vida y utilizar en diversas condiciones de trabajo severas.
Cilindro hidráulico de la llave
La llave accionada del cilindro hidráulico puede desmontar toda clase de juntas rápidamente y aligerar intensidad de trabajo.
Cabeza rotatoria
La cabeza rotatoria del poder montada en el taladro, una válvula electrohidráulica rotatoria controla dos motores hidráulicos, permitiendo velocidad de rotación y las dos clases de esfuerzo de torsión de la salida de la caja de cambios para permitir el aparejo se adaptan a diversas condiciones de trabajo.
Soporte hidráulico
Las piernas hidráulicas del movimiento grande para el transporte del aparejo hacen el cargamento y descargando sin el equipo de elevación, el equipo se puede uno mismo-cargar, las piernas hidráulicas con la dirección del instrumento horizontal para alcanzar el aparejo de nivelación rápido.
Sistema del alzamiento y de la alimentación
La perforación y la elevación son apoyadas por el hidráulico-cilindro - la estructura de la placa de cadena, que es caja fuerte, confiable y durable.
Parámetros técnicos:
Parámetro técnico | Modelo | ||
RS-W-810 | RS-W-820 | RS-W-830 | |
Diámetro de agujero | 105 ~ 305m m | 105 ~ 350m m | 130 ~ 350m m |
Profundidad de Max.Drilling | los 250m | los 300m | los 500m |
Roca adaptante | Escala de Protodyakonov de la dureza F4 ~ F20 | ||
Esfuerzo de torsión de la rotación | Segundo engranaje: 6600/3300Nm | Segundo engranaje: 8600/43300Nm | Segundo engranaje: 118000/5900Nm |
Velocidad rotatoria | Segundo engranaje: 0~80/0~160rpm | Segundo engranaje: 0~72/0~144rpm | Segundo engranaje: 0~90/0~180rpm |
Capacidad del empuje | 50KN | 60KN | 75KN |
Capacidad de elevación | 120KN | 150KN | 260KN |
Longitud de Rod de taladro | 3M | 3M | LOS 3M/4.5M |
Diámetro de Rod de taladro | 76 / 89m m | 76 / 89/102m m | 89 / 102m m |
Modelo del martillo | ROS45/ROS55/ROS65 | ROS45/ROS55/ROS65 | ROS65/ROS85/ROS100 |
Velocidad de viaje | 2.5Km/h | 2.5Km/h | 2Km/h |
Capacidad del grado | 25o | 25o | 21o |
Movimiento de la pierna | Longitud estándar el 1.4M | Longitud estándar el 1.5M | Longitud estándar el 1.5M |
Presión de viento | 1.38~3.2Mpa | 1.38~3.2Mpa | 1.38~3.2Mpa |
Consumo del aire | ≥16m3/min | ≥25m3/min | ≥30m3/min |
Poder del motor | 75Kw | 93Kw | 132Kw |
Dimensión | Altura de la anchura x de la longitud x | ||
Dimensión en el transporte | 7000x1800x2500m m | 6000x2100x2900m m | 8100x2300x2900m m |
Dimensión en el trabajo | 5545x1800x6900m m | 4610x2100x7400m m | 5500x2250x8950m m |
Peso bruto | 9 toneladas | 11 toneladas | 13,8 toneladas |
