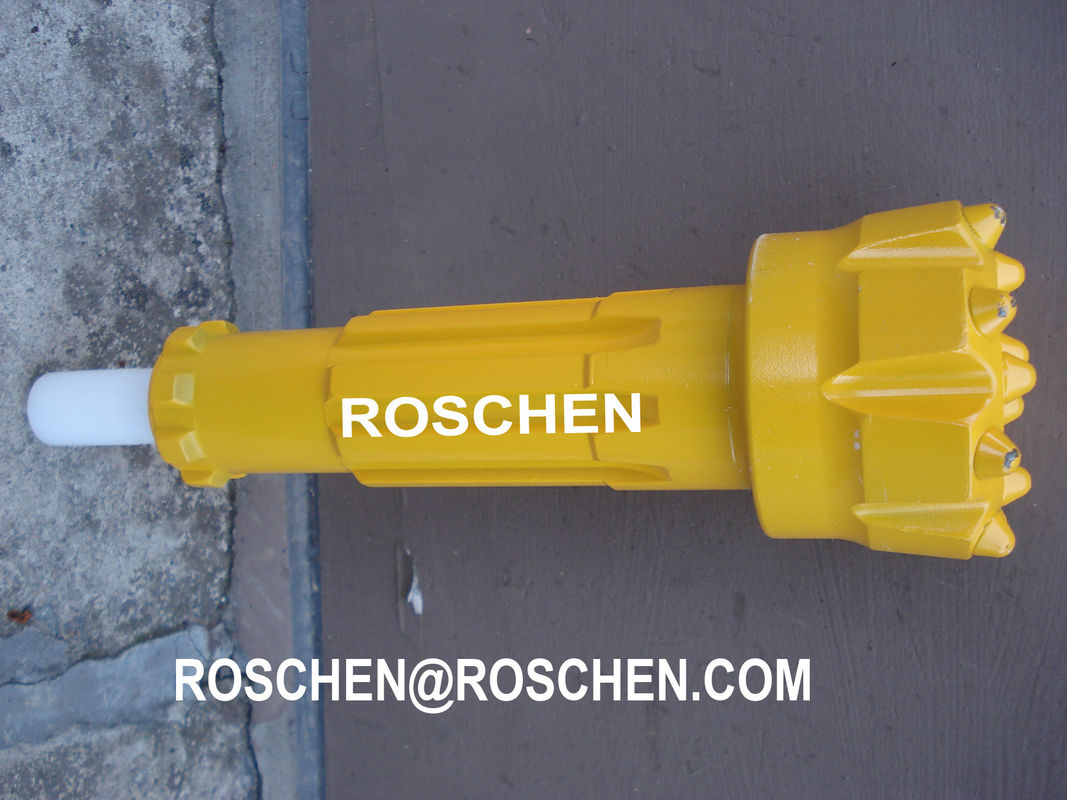

Abajo del agujero, pedazo de botón de la roca del taladro de DTH para la perforación de la mina, explotación minera, perforación de martillo de DTH
El martillo y los pedazos de ROSCHEN DTH son compatibles con el círculo, DHD, QL, el SD, la misión, la serie del etc. de atlas y Secoroc etc.
Son con eficacia alta, porcentaje de averías bajo y vida de servicio larga. Incluso para toda clase de alta dureza, de altas rocas abrasivas y otras condiciones duras, nuestras herramientas de perforación pueden también realizar la perforación eficiente y económica.
los pedazos del Abajo--agujero (DTH) se utilizan con los martillos del Abajo--agujero para los agujeros de perforación a través de una amplia gama de tipos de las rocas. Conjuntamente con los martillos de DTH, los pedazos del martillo del taladro se diseñan con una impulsión ranurada para girar el pedazo en la tierra. Las brocas están disponibles en diversos tamaños y diversos estilos así que pueden perforar una amplia gama de tamaños del agujero.
Información básica | |
Modelo NO: | RS 105 |
Material: | Aleaciones de acero del cobalto |
Artículo: | RS 335 |
Longitud del martillo (milímetro): | 143 |
Peso (kilogramo): | 33 |
Consumo del aire (M3/Min.): | 4.2-11.7 |
Frecuencia del impacto (épocas/mínimo): | ≥800 |
Marca registrada: | ROSCHEN |
Origen: | ALEMANIA, CHINA |
Tipo: | Broca de centro |
Uso: | Perforación bien |
Diámetro de la perforación (milímetro): | 90-105 |
Fuera del diámetro (milímetro): | 85 |
Presión de funcionamiento (MPa): | 0.7-2.1 |
Esfuerzo de torsión (N.M): | 475 |
Conexión 1: | API 2-3/8 |
Especificación: | SGS |
Artículo | ROS 335 | ROS 345 | ROS 355 | ROS 365 | ROS 385 | ROS 3105 | ROS 3125 |
Diámetro de la perforación. | 90-105 | 110-130 | 135-155 | 160-200 | 200-254 | 254-311 | 311-360 |
(milímetro) | |||||||
Longitud del martillo (milímetros) | 143 | 1281 | 1292 | 1345 | 1578 | 1440 | 1430 |
Fuera del diámetro (milímetros) | 85 | 105 | 124 | 154 | 190 | 250 | 270 |
Diámetro de centro del agujero (milímetros) | 33 | 36 | 36 | 61 | 61 | 75 | 85 |
Presión de funcionamiento (Mpa) | 0.7-2.1 | 0.7-2.1 | 0.8-2.1 | 0.8-2.1 | 0.8-2.1 | 0.8-2.4 | 0.8-2.4 |
Consumo del aire (M3Min.) | 4.2~11.7 | 5.7~14.2 | 6.5~19.3 |
9~18 |
12~30.8 | 15~34 | 20~37.8 |
Esfuerzo de torsión (N.M) | 475 | 600 | 791 | 950 | 1040 | 1260 | 1250 |
Frecuencia del impacto | >=800 | >=800 | 800-1200 | 600-1100 | 660-1208 | 660-1230 | 600-1150 |
(TimesMin.) | |||||||
Conexión 1 | API 2-38 | API 2-78 | T 91-3 | API 4-12 | API 4-12 | API 4-12 | API 4-12 |
ROSCHEN DTH martilla especificaciones | |||||||
Tamaño del martillo | Mordió la caña | Código de ROSCHEN | Hilo de la conexión | Pedazo conveniente | Presión de funcionamiento | Consumo del aire | |
2" | BR2 | ROS 11 ROS 22 | Caja RD50 | ¢70-¢90mm | 0.7-1.75Mpa | 0.7Mpa | 4.5m3/min |
1.0Mpa | 4m3/min | ||||||
1.4Mpa | 5m3/min | ||||||
3" | DHD3.5 | ROS 32 | API 2 3/8" registro | ¢90-¢110mm | 1.0-1.5Mpa | 1.0Mpa | 4.5m3/min |
COP32/COP34 | |||||||
M30 | 1.5Mpa | 9m3/min | |||||
4" | DHD340 | ROS 34 | API 2 3/8" registro | ¢110-¢135mm | 1.0-2.5Mpa | 1.0Mpa | 6m3/min |
COP44 | |||||||
QL40 | |||||||
SD4 | 1.8Mpa | 10m3/min | |||||
M40 | 2.4Mpa | 15m3/min | |||||
5" | DHD350 | ROS 52 ROS 54 | API 2 3/8" registro de Reg/API 3 el 1/2” | ¢135-¢155mm | 1.0-2.5Mpa | 1.0Mpa | 9m3/min |
COP54 | |||||||
QL50 | |||||||
SD5 | 1.8Mpa | 15m3/min | |||||
M50 | 2.4Mpa | 23m3/min | |||||
6" | DHD360 | ROS 62 ROS 64 | Registro del API 3 el 1/2” | ¢155-¢190mm | 1.0-2.5Mpa | 1.0Mpa | 10m3/min |
COP64 | |||||||
QL60 | |||||||
SD6 | 1.8Mpa | 20m3/min | |||||
M60 | 2.4Mpa | 28.5m3/min | |||||
8" | DHD380 | ROS 82 ROS 84 | Registro del API 4 el 1/2” | ¢195-¢254mm | 1.0-2.5Mpa | 1.0Mpa | 15m3/min |
COP84 | |||||||
QL80 | 1.8Mpa | 26m3/min | |||||
SD8 | 2.4Mpa | 34m3/min | |||||
M80/M85 | |||||||
10" | SD10 | ROS 100 | API 6 5/8" registro | ¢254-¢311mm | 1.0-2.5Mpa | 1.0Mpa | 22m3/min |
Numa100 | 1.8Mpa | 40m3/min | |||||
ROS 100 | 2.4Mpa | 55m3/min | |||||
12" | DHD1120 | ROS 120 | API 6 5/8" registro | ¢305-¢445mm | 1.0-2.5Mpa | 1.0Mpa | 30m3/min |
SD12 | 1.8Mpa | 56m3/min | |||||
Numa120 | 2.4Mpa | 78m3/min | |||||
Notas: Cualquier tamaño especial de los pedazos de DTH estará disponible por peticiones. | |||||||
¡Metzke, hilo de Remet está disponible! |
Especificaciones de los pedazos de ROSCHEN DTH | ||||
Tamaño del martillo | Diámetro de los pedazos | Caña | CÓDIGO DE ROSCHEN | |
Métrico | Pulgada | |||
1" | 64mm-70m m | 2 1/2” - 2 3/4" | BR1 | ROS 11 |
2" | 70mm-95m m | 2 3/4" - 3 3/4" | MACH20/BR2 | ROS 22 |
3" | 90mm-102m m | 3 1/2” - 4" | COP32/COP34/MACH303 | ROS 32 |
M30/DHD3.5/BR3 | ROS 34 | |||
4" | 105mm-152m m | 4 1/8" - 6" | COP44/DHD340/MACH44 | ROS 42 |
SD4/M40/QL40 | ROS 44 | |||
5" | 133mm-165m m | 5 1/4" - 6 1/2” | COP54/DHD350R/MACH50 | ROS 52 |
SD5/M50/QL50/BR5 | ROS 54 | |||
6" | 152mm-254m m | 4 1/8" - 10" | COP64/DHD360/SD6 | ROS 62 |
M60/QL60/Bulroc BR6 | ROS 64 | |||
8" | 203mm-330m m | 8" - 13" | COP84/DHD380/SD8 | ROS 82 |
QL80/M80/M85 | ROS 84 | |||
10" | 254mm-380m m | 10" - 15" | SD10 | ROS 100 |
NUMA100 | ||||
12" | 305mm-508m m | 12" - 20" | DHD1120/SD12 | ROS 120 |
NUMA120/NUMA125 | ||||
Notas: Cualquier tamaño especial de los pedazos de DTH estará disponible por peticiones. | ||||
¡Metzke, hilo de Remet está disponible! |
Mordió la selección de la forma de la cara:
1. Pedazo de centro del descenso
Para los altos índices de penetración en suave a las formaciones de roca semiduras y agrietadas. Punto bajo a las presiones de aire medias. Control máximo de la desviación del agujero.
2. Cara cóncava
La cara mordida uso versátil específicamente para las formaciones de roca semiduras y homogenerous. Buenos control de la desviación del agujero y bueno limpiando capacidad con un chorro de agua.
3. Pedazo plano de la cara
Esta clase de forma de la cara es conveniente para duro a las formaciones de roca muy duras y abrasivas en usos con altas presiones de aire. Buenos índices de penetración una resistencia a Washington de acero.
4. Cara doble del indicador
Esta clase de forma de la cara es conveniente para los índices de penetración rápidos en medio a las formaciones de heavy. Diseñado para las altas presiones de aire y la buena resistencia al pedazo de acero del indicador del paso del lavado.
5. Cara convexa
Para los altos índices de penetración en suavidad a semiduro con punto bajo a las presiones de aire medias. Es la mayoría de la resistencia al lavado de acero, y puede reducir la carga y llevar en los botones del indicador, pero el control pobre de la desviación del agujero.
FAQ
La información sobre la broca del dth que usted puede tener gusto de saber antes de orden:
1. Métodos de pago:
T/T (transferencia telegráfica) o Western Union o L/C a primera vista
2. Tiempo de manipulación para una orden
De acuerdo con cantidad de la orden, tarda normalmente 20 días para la producción.
en 3 días laborables después de recibir el anticipo
3. Manera de envío
Orden de la muestra: sugerimos el mensajero para expresar como DHL/UPS/TNT/FEDEX o por el aire
Pedido en bloque: sugerimos por el aire o por el mar.
4. Control de calidad
Tenemos nuestro propio control de calidad experimentado.
Habrá inspección estricta y prueba para cada orden antes de enviar hacia fuera.
5. Después de servicios:
A. Nuestras ventas combinan la respuesta de la voluntad para su pregunta en el plazo de 24 horas (los días de fiesta excluyeron)
b. el soporte técnico estará disponible adentro en cualquier momento
6. Calidad y servicio:
A. Habrá inspección estricta y prueba para cada orden antes de enviar hacia fuera.
B. Nuestras ventas combinan y respuesta de la voluntad del soporte técnico para su pregunta en el plazo de 24 horas con Skype: ROSCHEN.TOOL y WhatsApp/Wechat: +86-13764195009
El reemplazo de C. Free proporcionará una vez el fracaso confirmado causado o nuestra calidad del producto.
