Alto rendimiento y asequibilidad del martillo del salto cualitativo QL120 para abajo la perforación del agujero
Herramientas de perforación de roca de Copco del atlas -
Secoroc abajo del equipo del agujero
Alto rendimiento y asequibilidad
Nuestra línea de productos del salto cualitativo está disponible para ésas que buscan un buen equilibrio entre el alto rendimiento y el coste. Esta línea de productos era la primera combinación híbrida de la industria de la perforación de válvula y el martillo sin válvulas del ciclo del aire perfora. Fijando muchas pruebas patrones de la industria, la línea del salto cualitativo continúa ofreciendo buen valor.
Especificaciones generales QL120 | ||||
Modelo del martillo del salto cualitativo | Martillo del salto cualitativo QL120 | |||
Descripción del artículo | Estándar | Delgado | ||
Inglés | Métrico | Inglés | Métrico | |
Conexión de tubo estándar de taladro (véase las opciones) | 6-5/8 perno del registro del API | 6-5/8 perno del registro del API | ||
Diámetro exterior (pulgada y milímetros) | 11,2 | 285 | 10,75 | 273 |
Longitud sin pedazo hombro con hombro (pulgada y milímetro) | 72,3 | 1.837 | 72,3 | 1.837 |
Longitud con el pedazo extendido (pulgada y milímetros) | 82 | 2.083 | 82 | 2.083 |
Longitud con el pedazo contraído (pulgada y milímetro) | 80 | 2.032 | 80 | 2.032 |
Peso sin pedazo (libra y kilogramos) | 1.430 | 650 | 1.257 | 571 |
Backhead a través de los planos (pulgada) | 4 x 1 AF | 4 x 1 AF | ||
Tamaño de pedazo mínimo (pulgada y milímetros) | 12,25 | 311 | 12,25 | 311 |
Tamaño de pedazo máximo (pulgada y milímetro) | 22 | 559 | 22 | 559 |
Diámetro interior (pulgada y milímetros) | 9,25 | 235 | 9,25 | 235 |
Peso del pistón (libra y kilogramo) | 350 | 159 | 350 | 159 |
Movimiento (pulgada y milímetros) | 5 | 127 | 5 | 127 |
Diferencial de presión máximo (psig y barra) | 250 | 17 | 250 | 17 |
Diámetro máximo de la obstrucción (pulgada y milímetros) | 0,75 | 19 | 0,75 | 19 |
Esfuerzo de torsión del maquillaje (pie-libra. Y nanómetro) | 12.000 | 16.248 | 12.000 | 16.248 |
Estilo de la caña | QL120 | QL120 |
Consumo del aire del martillo del salto cualitativo QL120: | ||
Descripción | Estándar | |
barra 100 psi/6,9 (scfm y l/s) | 804 | 379 |
sopla por minuto | 585 | |
barra 150 psi/10,3 (scfm y l/s) | 1.248 | 589 |
soplan por minuto | 695 | |
barra 200 psi/13,8 (scfm y l/s) | 1.680 | 792 |
soplan por minuto | 805 | |
barra 250 psi/17,2 (scfm y l/s) | 2.100 | 990 |
soplan por minuto | 915 | |
barra 300 psi/20,7 (scfm y l/s) | 2.508 | 1.183 |
soplan por minuto | 1.025 | |
barra 350 psi/24,1 (scfm y l/s) | 2.904 | 1.370 |
soplan por minuto | 1.135 | |
Sobre especificaciones/grados se basan en el ajuste inicial de la fábrica. |
La caña puede estar disponible:
1) Caña Bulroc BR1 del diámetro 64mm-70m m
2) Caña Halco MACH20, BR2 del diámetro 70mm-95m m de Bulroc
3) Caña COP32, COP34, Halco MACH303, M30, DHD3.5, Bulroc BR3 del diámetro 90mm-102m m
4) Caña COP44, DHD340, Halco MACH44, SD4, M40, QL40, Bulroc BR4 del diámetro 105mm-152m m
5) Caña COP54, DHD350R, COP54, Halco MACH50, SD5, M50, QL50, Bulroc BR5 del diámetro 135mm-165m m
6) Caña COP64, DHD360, SD6, M60, QL60, Bulroc BR6 del diámetro 152mm-254m m
7) Caña COP84, DHD380, SD8, QL80 del diámetro 203mm-330m m
8) Caña SD10, Numa100 del diámetro 254mm-380m m
9) Caña DHD1120, SD12, N120, N125 del diámetro 305mm-508m m
10) Caña SD15, SD18 del diámetro 405mm-864m m
11) VKP80, VKP95, CIR90, CIR100, CIR110, CIR150, CIR200…
Podemos también proporcionar los martillos de los productos relacionados DTH, el sistema de ODEX, sistemas simétricos, sistemas de la perforación del bloque de la diapositiva, el etc y los tubos de perforación de DTH para el diverso registro del hilo API, API SI, BECO, etc.
Pedazos de botón de DTH:
Característica:
1. El pedazo de botón es bien sabido para su alta resistencia de desgaste en semiduro a las formaciones de roca abrasivas duras (entre la fuerza compresiva del MPa 200 a de 260 MPa). Ofreciendo los partes movibles esféricos del carburo de tungsteno que se sabe para tener configuración fuerte contra fractura del carburo.
2. Recomendado para eliminar la desviación del agujero
3. Deriva y el hacer un túnel ampliamente utilizados
4. El diseño de la cara del pedazo es ideal para semiduro a la roca abrasiva dura
La caña puede estar disponible:
Pedazos de botón R25/R32: A partir 41m m a 115m m
Pedazos de botón T38/R38: A partir 57m m a 89m m
Pedazos de botón T45: A partir 70m m a 105m m
Pedazos de botón T51: A partir 89m m a 127m m
Pedazos de botón ST58: A partir 89m m a 127m m
Pedazos de botón GT60: A partir 102m m a 152m m
Pedazos de botón EL68: A partir 115m m a 152m m
Pedazos de botón ST68: A partir 115m m a 152m m
Forma de los botones: Abovedado, esférico, parabólico (semi-balístico), balístico
Forma de la cara: Cara plana, centro del descenso, uni-cara;
Tipo de la falda: Normal, contraiga, derecho contraiga la cara

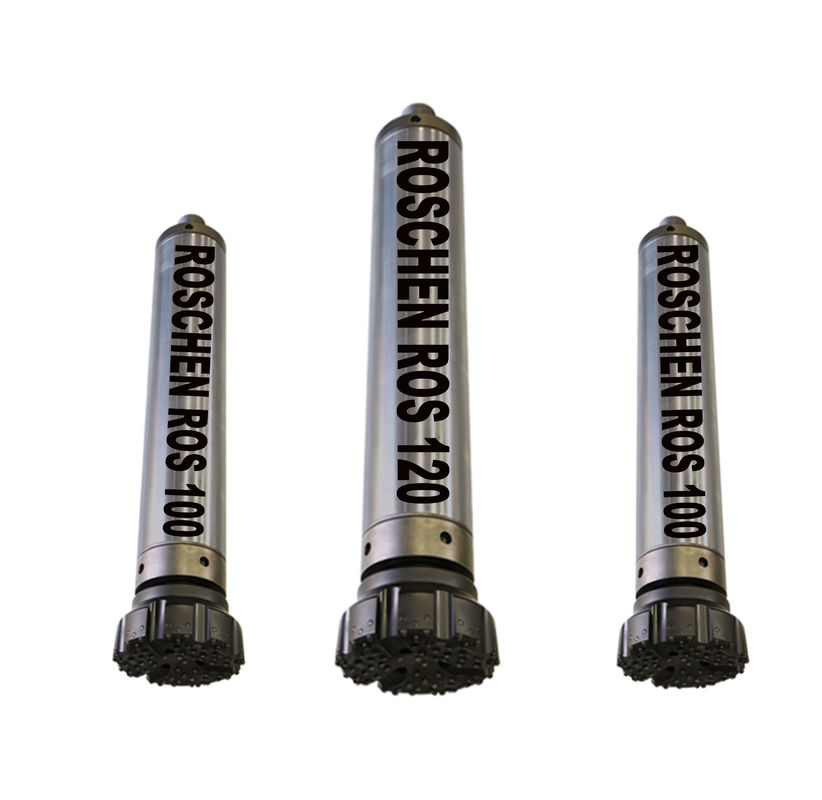

ROSCHEN DTH martilla especificaciones | |||||||
Tamaño del martillo | Caña del pedazo | Código de ROSCHEN | Hilo de la conexión | Pedazo conveniente | Presión de funcionamiento | Consumo del aire | |
2" | BR2 | ROS 11 ROS 22 | Caja RD50 | ¢70-¢90mm | 0.7-1.75Mpa | 0.7Mpa | 4.5m3/min |
1.0Mpa | 4m3/min | ||||||
1.4Mpa | 5m3/min | ||||||
3" | DHD3.5 | ROS 32 | API 2 3/8" registro | ¢90-¢110mm | 1.0-1.5Mpa | 1.0Mpa | 4.5m3/min |
COP32/COP34 | |||||||
M30 | 1.5Mpa | 9m3/min | |||||
4" | DHD340 | ROS 34 | API 2 3/8" registro | ¢110-¢135mm | 1.0-2.5Mpa | 1.0Mpa | 6m3/min |
COP44 | |||||||
QL40 | |||||||
SD4 | 1.8Mpa | 10m3/min | |||||
M40 | 2.4Mpa | 15m3/min | |||||
5" | DHD350 | ROS 52 ROS 54 | API 2 3/8" registro de Reg/API 3 el 1/2” | ¢135-¢155mm | 1.0-2.5Mpa | 1.0Mpa | 9m3/min |
COP54 | |||||||
QL50 | |||||||
SD5 | 1.8Mpa | 15m3/min | |||||
M50 | 2.4Mpa | 23m3/min | |||||
6" | DHD360 | ROS 62 ROS 64 | Registro del API 3 el 1/2” | ¢155-¢190mm | 1.0-2.5Mpa | 1.0Mpa | 10m3/min |
COP64 | |||||||
QL60 | |||||||
SD6 | 1.8Mpa | 20m3/min | |||||
M60 | 2.4Mpa | 28.5m3/min | |||||
8" | DHD380 | ROS 82 ROS 84 | Registro del API 4 el 1/2” | ¢195-¢254mm | 1.0-2.5Mpa | 1.0Mpa | 15m3/min |
COP84 | |||||||
QL80 | 1.8Mpa | 26m3/min | |||||
SD8 | 2.4Mpa | 34m3/min | |||||
M80/M85 | |||||||
10" | SD10 | ROS 100 | API 6 5/8" registro | ¢254-¢311mm | 1.0-2.5Mpa | 1.0Mpa | 22m3/min |
Numa100 | 1.8Mpa | 40m3/min | |||||
ROS 100 | 2.4Mpa | 55m3/min | |||||
12" | DHD1120 | ROS 120 | API 6 5/8" registro | ¢305-¢445mm | 1.0-2.5Mpa | 1.0Mpa | 30m3/min |
SD12 | 1.8Mpa | 56m3/min | |||||
Numa120 | 2.4Mpa | 78m3/min | |||||
Notas: Cualquier tamaño especial de los pedazos de DTH estará disponible por peticiones. | |||||||
¡Metzke, hilo de Remet está disponible! |
