Muestreadores U100
La clase de calidad de la muestra necesaria para cumplir con los requisitos de prueba del cliente debe dictar la categoría de la muestra utilizada” (BS5930:2015 Ch20.1).La relación de longitud a diámetro debe ser inferior a 1:20 para cumplir.
La serie U100 consta de varios componentes que, según su selección, proporcionan muestras de clase 1, 2 y 3 de acuerdo con BS EN ISO 22475-1 y Eurocode 7.
En suelos finos, el muestreo no perturbado a menudo es factible utilizando las siguientes herramientas para permitir que se tomen muestras para probar la resistencia y la rigidez.
Los tres tipos de sistemas de muestreo son los siguientes:
1. Sistema estándar U100 (OS-TK/W)
2. Sistema de revestimiento de plástico U100 (OS-TK/W)
3. Sistema U100T (OS-T/W)
Especificaciones:
Escribe | Máx. DE * | mín.DI* (mm) | Relación de área |
Sistema estándar | 118.6 | 104.4 | 29% |
Sistema de revestimiento de plástico | 123.8 | 101.6 | 48% |
Mostrando 1 a 2 de 2 registros
* Dimensiones medidas en la zapata de corte
Por favor vea el diagrama.

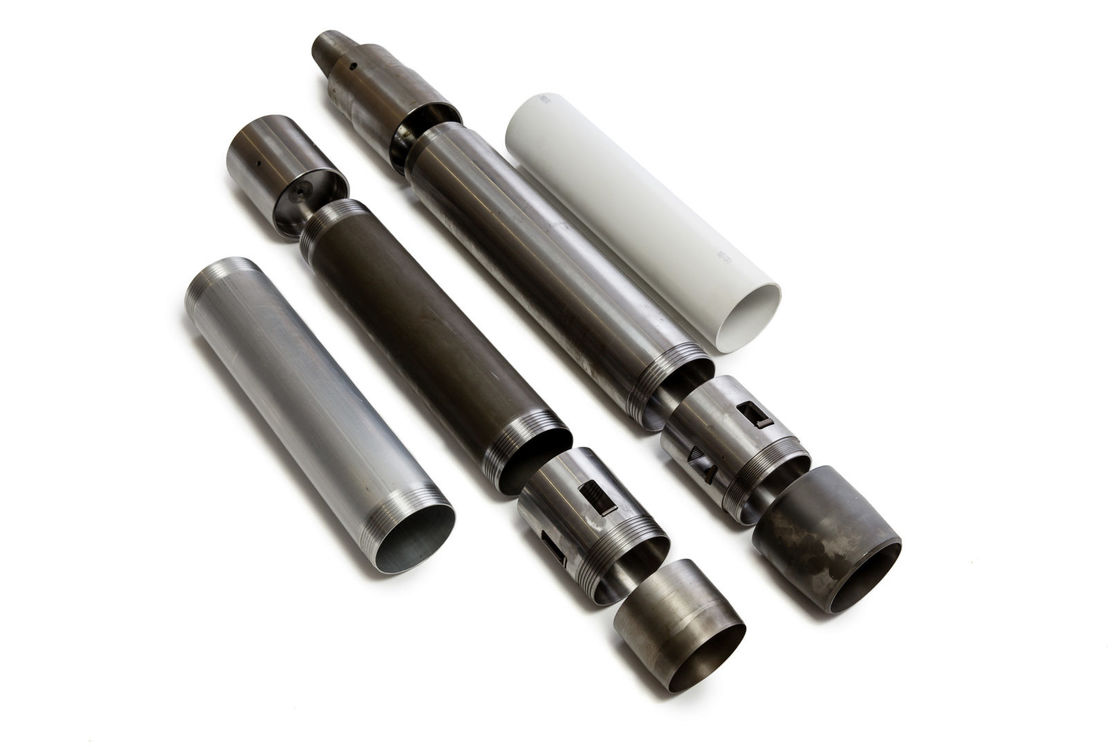

Sistema estándar:
1. Tubo de muestra (acero cadmiado o aluminio).
2. Captador de núcleos (opcional)
3. Zapata de corte (borde liso o dentado)
Sistema de revestimiento de plástico
4. Tubo del cuerpo de acero (revestimiento de plástico que lo encierra).
5. Captador de núcleos (opcional)
6. Anillo espaciador
7. Zapata de corte (borde liso o dentado)
