Muestreador U100 de 4 "para muestreo de suelo no perturbado, perforación de muestreo geotécnico

Muestreador U100 de 4" para muestreo de suelo no perturbado, perforación de muestreo geotécnico

Muestreador en U de 4" para muestreo de suelo no perturbado

Sistema de muestreo U100, muestreadores U100


Muestreadores U100 (U4) y U70: se utilizan para obtener muestras inalteradas en la mayoría de los suelos y algunas rocas débiles.El muestreador U100 da una muestra de 100 mm (4") de diámetro nominal y el U70 da una muestra de 70 mm de diámetro nominal.

Sistemas de muestreo U100

Este equipo está diseñado para obtener muestras inalteradas en la mayoría de los suelos y algunas rocas débiles como la tiza y la marga.El muestreador produce un núcleo de suelo nominal de 100 mm (4") de diámetro, aproximadamente 450 mm (18") de largo.


El tubo de muestra con la zapata de corte adjunta se introduce en el suelo por medio de un martillo deslizante.


Un cabezal de transmisión (o carcasa de campana) encaja entre el martillo deslizante y el tubo de muestra y contiene un "espacio de sobremarcha" y una válvula de bola.La válvula de bola permite que se libere aire a medida que el tubo se introduce en el suelo.

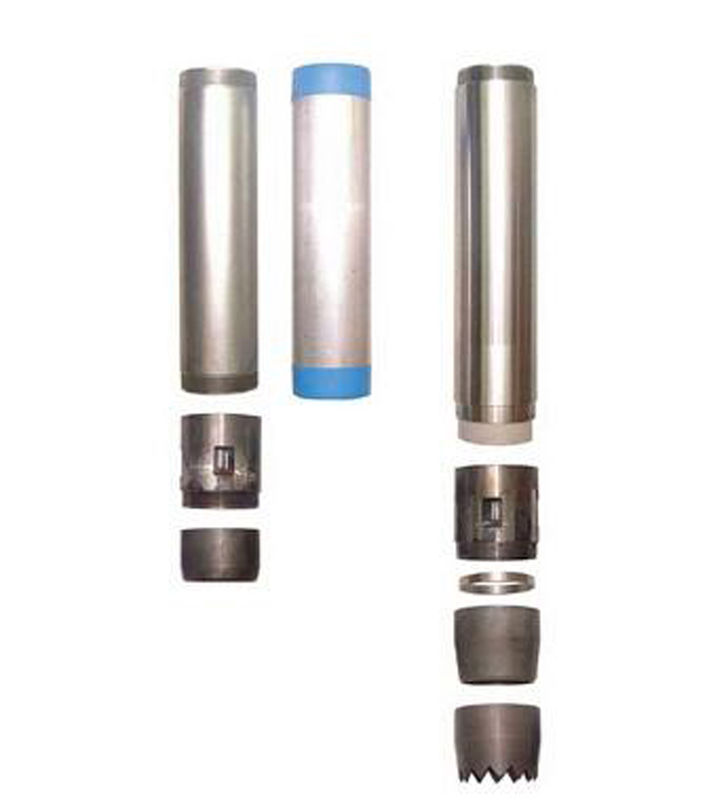

Dos tipos de sistema de muestreo U100 son de uso común:


Sistema estándar
Consta de un tubo de muestra de acero o aluminio, una zapata de corte y un retenedor de núcleo opcional Las zapatas de corte están cementadas y pueden tener un borde liso o dentado.Las tapas de plástico o de aleación están disponibles para adaptarse a los tubos de muestra y se usa una cera de sellado especial para el almacenamiento a largo plazo de las muestras.

Sistema de revestimiento de plástico
Consiste en un tubo de cuerpo de acero, que encierra un revestimiento de plástico reemplazable.Las zapatas de corte planas o dentadas se fijan a la base del tubo del cuerpo y un receptor de núcleos y un anillo espaciador opcionales (requeridos cuando se utiliza un receptor de núcleos).Las tapas de plástico para los extremos están disponibles para adaptarse a los revestimientos de plástico.

Si bien el uso de revestimientos de plástico reduce el costo total de obtención y almacenamiento de muestras, la zapata de corte es necesariamente más gruesa y, por lo tanto, la muestra se altera mucho más en comparación con el sistema estándar.


Para ambos sistemas, hay conectores disponibles para unir dos o más tubos de muestra en serie.
