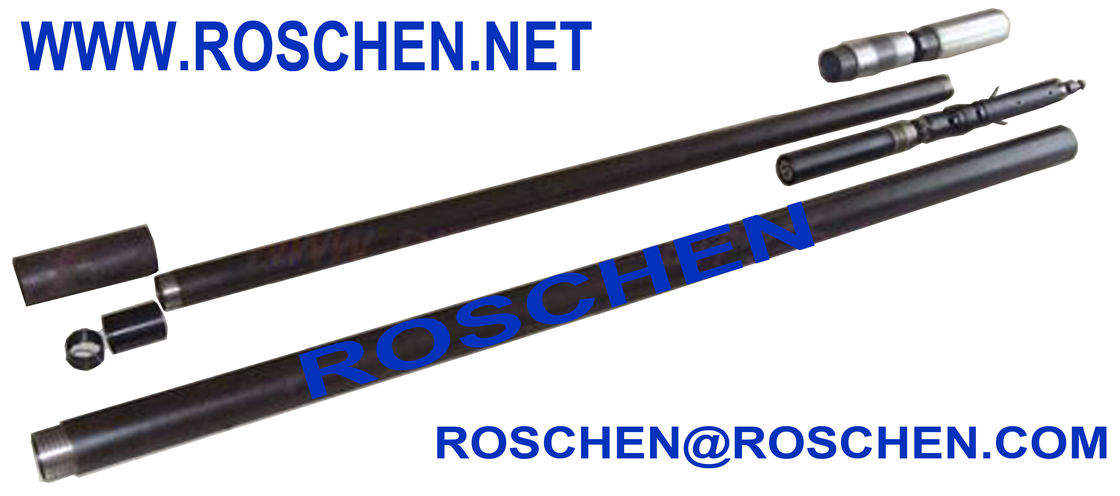

Barril de base del BTW totalmente 3 metros de longitud para la perforación del barril de base del cable metálico
Barril de base del HQ PQ del BQ NQ y materiales consumibles
Generalmente, hay t
clases del hree de barril de base dependiendo de los tubos del barril de base.
Accesorios del barril de base:
--- Montaje principal, tubo interno, tubo externo, levantador de base, caja del levantador de base, tubo partido, cerrando el acoplamiento, acoplamiento del adaptador, anillo del aterrizaje, estabilizador del tubo interno, anillo de la parada.
| Tamaños de sistema del barril de base de Boart Longyear | ||
| TAMAÑO | BASE Ø | AGUJERO Ø |
| AQTK | 35,5 milímetros (1-3/8 adentro) | 48 milímetros (1-7/8 adentro) |
| BQ | 36,4 milímetros (1-7/16 adentro) | 60 milímetros (2-3/8 adentro) |
| BQTK | 40,7 milímetros (1-5/8 adentro) | 60 milímetros (2-3/8 adentro) |
| NQ | 47,6 milímetros (1-7/8 adentro) | 75,7 milímetros (3 adentro) |
| NQTK (NQ2”) | 50,6 milímetros (2 adentro) | 75,7 milímetros (3 adentro) |
| NQ3 | 45 milímetros (1-3/8 adentro) | 75,7 milímetros (3 adentro) |
| HQ | 63,5 milímetros (2-1/2 adentro) | 96 milímetros (3-3/8 adentro) |
| HQ3 | 61,1 milímetros (2-3/8 adentro) | 96 milímetros (3-3/8 adentro) |
| PQ | 85 milímetros (3-3/8 adentro) | 122,6 milímetros (4-7/8 adentro) |
| PQ3 | 83 milímetros (3-1/4 adentro) | 122,6 milímetros (4-7/8 adentro) |
| Tamaños de sistema del barril de base de Atlas Copco | ||||
| SISTEMA | BASE Ø | AGUJERO Ø | ||
| milímetro | en | milímetro | en | |
| A | 48,0 | 1,89 | 27,0 | 1,06 |
| B | 59,9 | 2,36 | 36,4 | 1,43 |
| N | 75,7 | 2,98 | 47,6 | 1,88 |
| H | 96,1 | 3,78 | 63,5 | 2,5 |
| P | 122,6 | 4,83 | 85,0 | 3,35 |
Barriles dobles de base del tubo
| --- Barril de base de la serie del TT |
| Barriles dobles emparedados ultrafinos de base del tubo, diámetros disponibles 46 y 56 milímetros. Muy |
| la cara de corte fina permite el índice muy rápido de penetración con formaciones duras. Son |
| usos convenientes de la explotación minera del forunderground. |
| --- Barriles de base del tubo del doble de la serie del T2 |
| Las series del T2 son barril fino de base del tubo del doble de la pared, usado para la exploración superficial, especialmente minando usos. |
| Debido a su corte fino, estos barriles de base proporcionan la penetración rápida. Disponible en los diámetros 46, 56, 66, 76, 86, 101m m. |
| ---Barriles de base del tubo del doble de la serie T6 |
| Éstas son una continuación de la serie del T2, pero de un diseño más robusto y disponible en diámetros más grandes, |
| 76, 86, 101, 116. 131 y 146m m. Se aplican en la explotación minera a cielo abierto y la perforación geotécnica. |
| --- Barriles dobles de base del tubo de LTK 48 y de LTK 60 |
| El sistema de los barriles de base de la serie de LTK es un barril más fino de base de la pared que serie del T2. Ofrecen un rentable, |
| alta producción, que se diseña para la recuperación de la producción óptima y de la base en medio a las formaciones de heavy adicionales. |
| Tamaños disponibles 48 y 60m m. |
| --- Barriles de base del tubo del doble de la serie de WF |
| Son barriles geotécnicos de base diseñados sobre todo para base formaciones relativamente suaves al usar pedazos de la cara-descarga. |
| La construcción y más resistente simples dañar que la fino-pared barrels, pero con una tarifa más lenta del enetration. |
| --- Las series del WG doblan barriles de base del tubo |
| Hay solos barriles de base del tubo para las series del WG. Disponible en DCDMA clasifica E, A, B, N, y el H. |
| ---Barriles de base de TBW y de TNW |
| Éstos son barriles dobles de paredes delgadas de base del tubo, como serie del T2 pero con los tamaños B y N. del agujero de DCDMA. |
| Utilizado para la exploración superficial, usos especialmente mineros. El área fina del corte permite la penetración rápida. |
| --- Barriles dobles de base del tubo del cable metálico |
| Los barriles dobles de base del cable metálico se utilizan sobre todo en profundamente la base. Con un dispositivo llegado más allá, |
| ellos necesidad del eliminatethe de juntar y de desacoplar la secuencia de barra cada vez que se recupera la base. |
| Disponible en DCDMA clasifica A, B, N, H, y el P. |
| --- Barriles dobles estándar chinos de base del tubo |
| --- Barriles estándar chinos de base del tubo del doble del cable metálico |
| --- Jet-tipo barriles reversos de base del tubo del doble de la circulación |
Barriles triples de base del tubo
| --- Barriles de base de la serie de MLC (Triefus) |
| Estos barriles triples de base del tubo se utilizan generalmente para el propósito geotécnico, diseñado maximizar la recuperación de la base en formaciones suaves. Tamaños disponibles del diámetro a partir 35-146m m. |
| --- Barriles triples de base del tubo del cable metálico |
| Los barriles triples de base del tubo del cable metálico se requieren generalmente en formaciones quebradas, fracturadas. Incorporan un tercer, tubo interno de la fractura en la base del barril de base del tubo del doble del cable metálico. Esto se puede bombear del tubo interno después de la recuperación, permitiendo que la base sea examinada en su estado "in-situ". |
Solos barriles de base del tubo
| --- Las series de B escogen barriles de base del tubo |
| Las series de B son solos barriles de base del tubo, de uso frecuente en situaciones donde no está esencial la preservación de la base y para la base concreta. Diámetros disponibles 46-146m m. |
| --- Las series del WG escogen barriles de base del tubo |
| Hay barriles dobles de base del tubo para las series del WG. Disponible en DCDMA clasifica E, A, B, N, y el H. |
| --- Solos barriles estándar chinos de base del tubo |
