MONTAJE DE BARRIL DOBLE DE LA BASE DEL TUBO DEL CABLE METÁLICO SUBTERRÁNEO DE NQU PARA LA PERFORACIÓN HORIZONTAL
Roschen ofrece el barril estándar de base de NQU NWL-U para el uso con las barras de NQ/NRQ/NT. El barril de base de NQU es ideal para el uso en la mayoría de las condiciones de perforación subterráneos y está disponible para el uso en agujero estándar del tamaño de DCDMA N. Consiste en los componentes de la asamblea principal de NQU, del tubo interno de NQU y los componentes externos del tubo de NQU.
Barril subterráneo de base de la perforación del diamante de NQU
Barril de base del cable metálico de NQU
Barril de base del tubo del doble de NQU
Asamblea principal de NQU
Barril de base de NQU

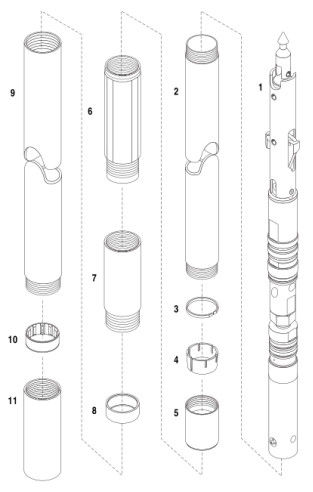

Configuración estándar del barril de base de NQU:
Asamblea principal 1-NQU
Tubo interno 2-NQU
Anillo de la parada 3-NQU
Levantador de base 4-NQU
Caja del levantador de base 5-NQU
6-NQU que cierra el acoplamiento
Acoplamiento del adaptador 7-NQU
Anillo del aterrizaje 8-NQU
Tubo externo 9-NQU
Estabilizador del tubo interno 10-NQU
Protector de hilo 11-NQU
Parámetro de NQU Nonimal | milímetro | Pulgadas |
Diámetro de agujero de NQU (aproximadamente) | 75,8 | 2,984 |
Diámetro de base de NQU (aproximadamente) | 47,6 | 1,874 |
El pedazo de base de NQU fijó el OD (aproximadamente) | 75,3 | 2,965 |
El pedazo de base de NQU fijó la identificación (aproximadamente) | 47,6 | 1,874 |
NQU que escaria a Shell Set OD (aproximadamente) | 75,8 | 2,984 |
Tubo externo OD de NQU | 73 | 2,874 |
Identificación externa del tubo de NQU | 60,3 | 2,374 |
Tubo interno OD de NQU | 55,6 | 2,189 |
Identificación del tubo interno de NQU | 50 | 1,969 |
NOTA:
(1) el pedazo de base de NQU y la cáscara del escariado no son incluidos.
(2) 1,5 m/5 pie y 3 barriles de base de m/10 pie NQU están disponibles.
(3) el barril más nuevo de base de la punta de lanza NQU de MKII está también disponible.
