Cañón del núcleo del cable
Barril de núcleo de cable BQ NQ HQ PQ para la perforación de núcleos de diamantes de exploración
Los equipos de perforación de núcleo de línea de cable se utilizan muy comúnmente para la exploración mineral de agujeros profundos debido a su uso práctico.
Durante la operación de perforación del núcleo del cable, las muestras del núcleo se recuperan rápidamente mediante la extracción del tubo interno directamente a través de la cuerda de perforación,otros componentes, incluidas las barras de perforación por cable, etc., permanecen en el agujero hasta que se necesite reemplazar las brocas, se ahorran grandes costes al perforar agujeros profundos para la exploración mineral.
| Especificaciones del cañón del núcleo del cable |
| Tamaño |
Diámetro del núcleo |
Diámetro del agujero |
| El número de personas |
36.4 mm |
60.0 mm |
| El BWLU |
36.4 mm |
60.0 mm |
| Nivel de seguridad |
47.6 mm |
75.7 mm |
| El número de personas |
47.6 mm |
75.7 mm |
| Se trata de las siguientes: |
50.6 mm |
75.7 mm |
| N° 3 de la lista de los países |
45.0 mm |
75.7 mm |
| HWL |
63.5 mm |
96.0 mm |
| HWL3 |
61.1 mm |
96.0 mm |
| HWLU |
63.5 mm |
96.0 mm |
| PWL |
85.0 mm |
122.6 mm |
| PWL3 |
83.0 mm |
122.6 mm |
| GEOBOR S |
102.0 mm |
146.0 mm |
Los cañones de núcleo de tubo doble de cable Roschen Standard son aplicables a la mayoría de las condiciones de perforación, mientras que los cañones de núcleo de tubo triple de cable se utilizan principalmente para el carbón,Formaciones de perforación con rodamientos de arcilla o con fracturas muy altasUn tubo de acero dividido dentro del tubo interno retiene la muestra de núcleo en su estado recibido para una carga más fácil en bandejas de núcleo o para almacenamiento.La caja de elevador del núcleo y el anillo de parada son diferentes del cañón del núcleo de doble tubo estándar, un poco más pequeño en diámetro para retener el núcleo ligeramente más pequeño.
Ventajas del cañón del núcleo del cable:
Velocidad de encofrado rápida
Buena estabilidad
Buena recuperación del núcleo
Roschen proporciona barriles de núcleo de doble tubo y triple tubo con un rendimiento superior y obtiene la recuperación completa de la muestra en cualquier aplicación de perforación de núcleo de diamante / cable.

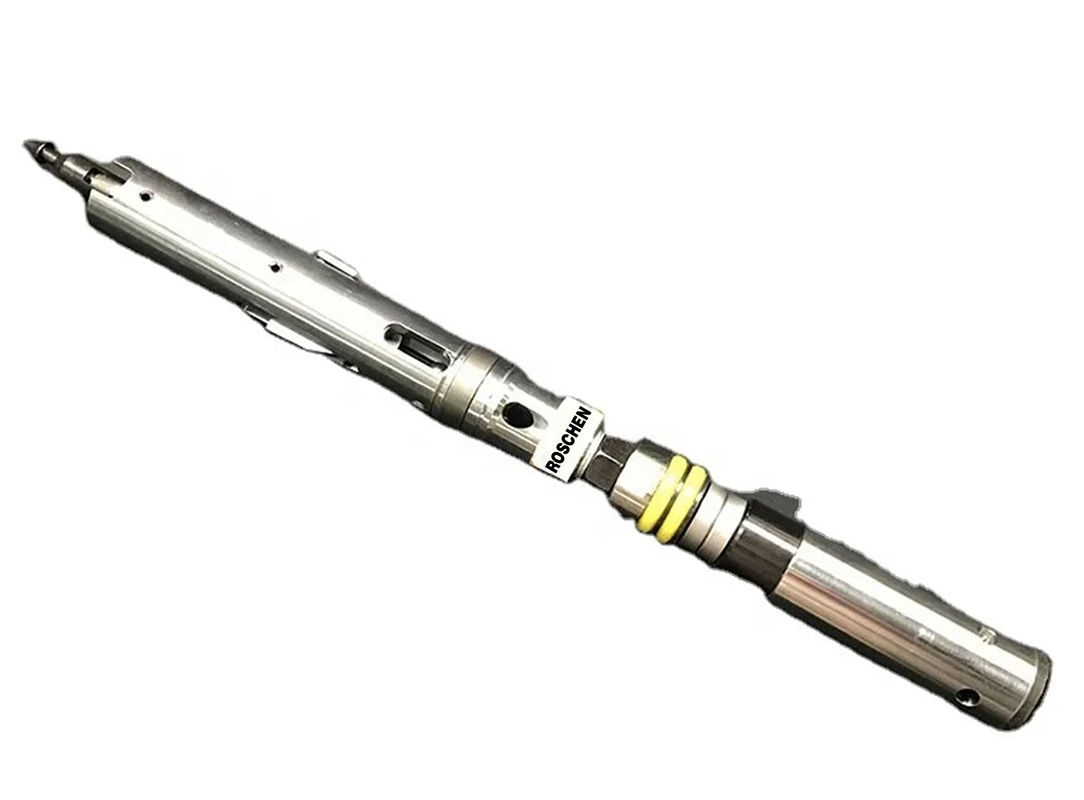

Detalles de las piezas del núcleo del barril
| Punto de trabajo |
Nombre |
Cuánto tiempo |
| 1 |
El conjunto de la cabeza |
1 |
| 2 |
El tubo interno |
1 |
| 3 |
Deja de sonar |
1 |
| 4 |
Elevador de núcleo |
1 |
| 5 |
Cuerpo de elevador de núcleo |
1 |
| 6 |
Acoplamiento de bloqueo |
1 |
| 7 |
El subadaptador |
1 |
| 8 |
Anillo de aterrizaje |
1 |
| 9 |
El tubo exterior |
1 |
| 10 |
el estabilizador |
1 |
| 11 |
Cuerpo de protección de hilo |
1 |
| Peso |
Punto 1 (kg) |
Puntos 2 a 11 (kg) |
| BQ 1,5 m de largo |
6.5 |
24.8 |
| BQ 3,0 m de largo |
6.5 |
35.8 |
| NQ 1,5 m de longitud |
12.5 |
37.2 |
| NQ 3,0 m de longitud |
12.5 |
59.7 |
| Cuartel general de 1,5 m de longitud |
19.2 |
49.5 |
| Cuartel general de 3,0 m de longitud |
19.2 |
87.3 |
| PQ 1,5 m de largo |
30 |
72.5 |
| PQ 3,0 m de largo |
30 |
117. ¿ Qué?0 |
