Brocas de perforación de núcleo de diamantes de alto rendimiento para avance del tubo de carcasa
Brocas de perforación de núcleo de diamante de alto rendimiento para la protección del tubo de carcasa
Brocas de perforación de núcleo de diamante de alto rendimiento para el manejo de tubos de carcasa

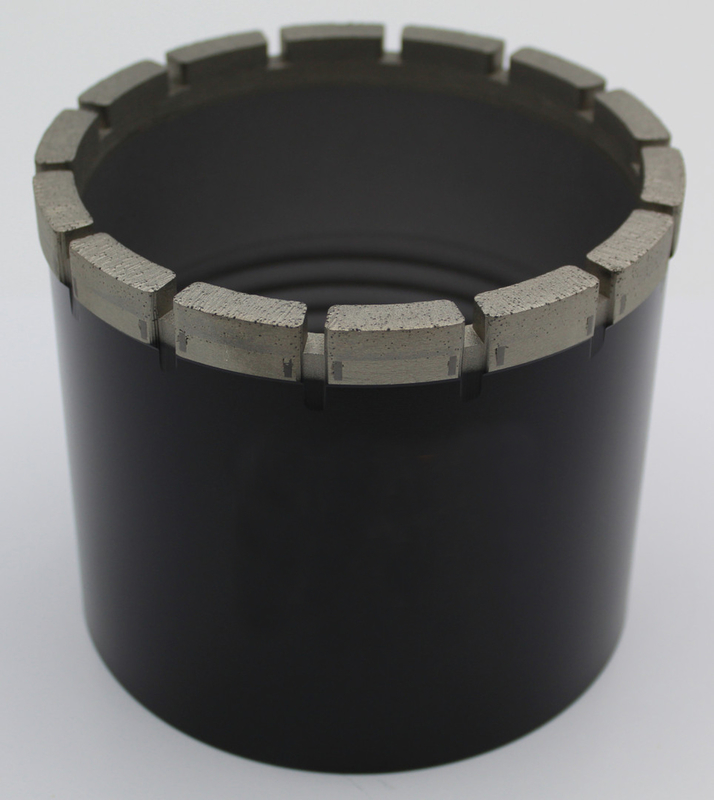

Zapato de carcasa de diamantes profesional para protección de distorsión del tubo de carcasa
Zapato de carcasa de diamantes de conjunto de superficie para formaciones suaves y abrasivas
Zapatilla
La broca de la zapata de la carcasa se usa principalmente para manejar el tubo de carcasa en las superficies de la tierra poco profunda, y tenemos zapatos de carcasa en la dureza diferente para adaptarse mejor a varios
bits de tubo de carcasa
La broca de diamantes de la zapatilla de la carcasa está compuesta principalmente de cuerpo de acero de un solo cristal de diamantes, carburo de tungsteno y diamante policristalino
Funciones principales del zapato de la carcasa:
1): Proteja los extremos de la carcasa de la distorsión.
2): Ayuda a la carcasa a pasar a través del estrato a la roca de la cama.
3): Lleve la superficie de barro a la tierra.
4): Ayuda a la vuelta de la carcasa cuando la varilla de perforación está en el agujero.
La zapatilla de carcasa de diamantes impregnada es la más utilizada, ya que tiene la gama de aplicación más amplia y generalmente es la herramienta más eficiente para avanzar en la carcasa a través de capas de sobrecarga. Tenemos dos tipos de corona de zapatos de carcasa de diamantes impregnados que se pueden usar, grasa y anillo en V.
La zapatilla de carcasa de diamantes impregnada es la más utilizada, ya que tiene la mayor gama de aplicaciones y es
Generalmente la herramienta más eficiente para avanzar en la carcasa a través de capas de sobrecarga. Tenemos dos tipos de corona de
Zapatos de carcasa de diamantes impregnados disponibles, plano y anillo V.
El zapato de carcasa de diamantes de la superficie difiere del tipo impregnado en que se establecen con una sola capa de
Diamante de perforación natural en un patrón predeterminado en las superficies de trabajo de la herramienta. Cubierta de diamantes de conjunto de superficie
Se recomiendan que los zapatos se usen al perforar formaciones relativamente suaves y abrasivas como arenisca o
caliza.
Capas de tungsteno-carburo con grandes elementos de tungsteno-carburo que se incrustan físicamente en el
corona de la herramienta. El tungsteno-carburo no posee la dureza del diamante, pero es muy rentable
Medios de perforación a través de formaciones más suaves no consolidadas. La aplicación de este tipo de zapato de carcasa es
principalmente en la investigación del suelo geotécnico o para avanzar en los tubos de carcasa a través de capas de sobrecarga que son
Compuesto principalmente de arcilla, arena, yeso o lutita suave.
| Especificaciones de bit de carcasa |
| Tipo |
Tamaño |
Diámetro externo |
Diámetro interior |
| pulgada |
mm |
pulgada |
mm |
| Zapatos de revestimiento estándar |
RW |
1.475 ~ 1.465 |
37.46 ~ 37.21 |
1.188 ~ 1.183 |
30.18 ~ 30.05 |
| EW |
1.1880 ~ 1.870 |
47.75 ~ 47.50 |
1.497 ~ 1.492 |
38.02 ~ 37.90 |
| Aw |
2.350 ~ 2.340 |
59.69 ~ 59.44 |
1.902 ~ 1.897 |
48.31 ~ 48.18 |
| Bw |
2.970 ~ 2.960 |
75.44 ~ 75.19 |
2.377 ~ 2.367 |
60.38 ~ 60.12 |
| noroeste |
3.620 ~ 3.610 |
91.95 ~ 91.70 |
2.997 ~ 2.987 |
76.12 ~ 75.87 |
| Hw-cdda |
4.632 ~ 4.617 |
117.65 ~ 117.27 |
3.930 ~ 3.920 |
99.82 ~ 99.57 |
| Hw-dcdda |
4.632 ~ 4.617 |
117.65 ~ 117.27 |
3.980 ~ 3.970 |
101.09 ~ 100.84 |
| Hwt |
4.632 ~ 4.617 |
117.65 ~ 117.27 |
3.930 ~ 3.920 |
99.82 ~ 99.57 |
| PW |
5.660 ~ 5.640 |
143.76 ~ 143.26 |
4.865 ~ 4.850 |
123.57 ~ 123.19 |
| Pwt |
5.660 ~ 5.640 |
143.76 ~ 143.26 |
4.865 ~ 4.850 |
123.57 ~ 123.19 |
| SUDOESTE |
6.800 ~ 6.780 |
172.72 ~ 172.21 |
5.948 ~ 5.933 |
151.08 ~ 150.70 |
| Uw |
7.815 ~ 7.785 |
198.50 ~ 197.74 |
6.916 ~ 6.896 |
175.67 ~ 175.16 |
| ZW |
8.825 ~ 8.795 |
224.15 ~ 223.40 |
7.987 ~ 7.967 |
202.87 ~ 202.36 |
| Zapatos de carcasa métrica |
46 mm |
1.818 ~ 1.808 |
46.18 ~ 45.92 |
1.462 ~ 1.452 |
37.13 ~ 36.88 |
| 56 mm |
2.210 ~ 2.200 |
56.13 ~ 55.88 |
1.855 ~ 1.845 |
47.12 ~ 46.87 |
| 66 mm |
2.603 ~ 2.593 |
66.12 ~ 65.87 |
2.249 ~ 2.239 |
57.12 ~ 56.87 |
| 76 mm |
2.997 ~ 2.987 |
76.12 ~ 75.87 |
2.643 ~ 2.633 |
67.13 ~ 66.88 |
| 86 mm |
3.391 ~ 3.381 |
86.13 ~ 85.88 |
3.037 ~ 3.027 |
75.14 ~ 76.89 |
| 101 mm |
3.985 ~ 3.970 |
101.22 ~ 100.84 |
3.460 ~ 3.445 |
87.88 ~ 87.50 |
| 116 mm |
4.575 ~ 4.560 |
116.20 ~ 115.82 |
4.063 ~ 4.048 |
103.20 ~ 102.82 |
| 131 mm |
5.165 ~ 5.150 |
131.19 ~ 130.81 |
4.700 ~ 4.685 |
119.38 ~ 119.00 |
| 146 mm |
5.755 ~ 5.740 |
146.18 ~ 145.80 |
5.244 ~ 5.229 |
133.20 ~ 131.81 |
| Zapatos de revestimiento estándar (para usar con DCDMA y CDDA estándar) |
Bw |
2.970 ~ 2.960 |
75.44 ~ 75.19 |
2.220 ~ 2.210 |
56.39 ~ 56.13 |
| noroeste |
3.620 ~ 3.610 |
91.95 ~ 91.70 |
2.845 ~ 2.835 |
72.26 ~ 72.00 |
| HW |
4.632 ~ 4.617 |
117.65 ~ 117.27 |
3.782 ~ 3.772 |
96.06 ~ 95.81 |
| Bits de carcasa de kiltros amplios (para usar con DCDMA y CDDA estándar) |
BW (BWL) |
2.970 ~ 2.960 |
75.44 ~ 75.19 |
1.880 ~ 1.870 |
47.75 ~ 47.50 |
| NW (NWL) |
3.770 ~ 3.755 |
95.76 ~ 95.38 |
2.505 ~ 2.495 |
63.63 ~ 63.38 |
| HW (HWL) |
4.815 ~ 4.795 |
122.30 ~ 121.80 |
3.350 ~ 3.340 |
85.09 ~ 84.84 |
Estándar británico BS879
Zapatos de revestimiento de pozos de agua |
4 pulgadas |
4.635 ~ 4.615 |
117.73 ~ 117.22 |
3.824 ~ 3.809 |
97.13 ~ 96.75 |
| 5 pulgadas |
5.660 ~ 5.640 |
143.76 ~ 143.26 |
4.833 ~ 4.813 |
122.75 ~ 122.25 |
| 6 pulgadas |
6.800 ~ 6.780 |
172.72 ~ 172.21 |
5.833 ~ 5.818 |
148.15 ~ 147.75 |
| 8 pulgadas |
8.835 ~ 8.815 |
224.41 ~ 223.90 |
7.835 ~ 7.815 |
199.01 ~ 198.50 |
| 10 pulgadas |
10.940 ~ 10.920 |
277.88 ~ 277.37 |
9.825 ~ 9.805 |
249.56 ~ 249.05 |
| Nota: El tamaño anterior es solo para referencia y diámetros de conjunto no estándar y tal vez disponible a pedido. |
