Tubería de perforación DTH estilo Ingersoll Rand utilizada para la plataforma de perforación modelo Atlas Copco T4W, T685
| Lugar de origen | Porcelana |
| Nombre de la marca | ROSCHEN |
| Certificación | ISO |
| Número de modelo | 4 1/2” |
En casa
>
productos
>
varilla de perforación
>
Tubería de perforación DTH estilo Ingersoll Rand utilizada para la plataforma de perforación modelo Atlas Copco T4W, T685
Detalles del producto
Condiciones de pago y envío
Cantidad de orden mínima
5 piezas
Precio
Negotiate
Detalles de empaquetado
Envases de acero
Capacidad de la fuente
100000000 piezas
Descripción del producto

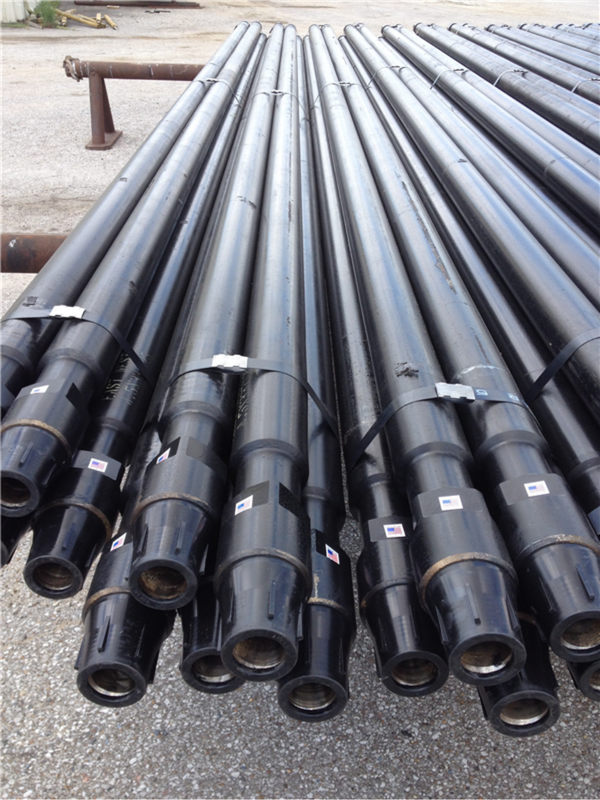

Tubería de perforación DTH estilo Ingersoll Rand utilizada para la plataforma de perforación modelo Atlas Copco T4W, T685
Tubería de perforación DTH estilo Ingersoll Rand utilizada para la plataforma de perforación modelo Atlas Copco T4W, T685
Tubo de perforación DTH estilo Ingersoll Rand
Tubo de perforación estilo Schramm
Tubería de perforación Las tuberías de perforación DTH estilo Schramm desempeñan un papel importante en todas las perforaciones DTH, independientemente de la aplicación, el tipo de roca, la profundidad del pozo o el equipo de perforación. Las características clave de un tubo DTH de alta calidad son durabilidad, precisión y manejabilidad.
Descripción:
Tubería de perforación Estilo Schramm y Tuberías de perforación Schramm T46 Sytle DTH
Los tubos de perforación DTH transmiten aire comprimido para accionar los martillos para realizar trabajos de perforación. Los tubos de perforación Roschen Drill DTH están hechos de una aleación superior y ambos extremos de la rosca están soldados por fricción al tubo de acero sin costura. El aire a alta presión se entrega al martillo DTH mediante la tubería de perforación DTH, simultáneamente transfiere la rotación y la fuerza de presión al martillo DTH.
| Parámetros técnicos de la tubería de perforación estilo Ingersoll Rand | |
| Parámetro | Especificación |
| Diámetro exterior (DE) | 4-1/2" (114,3 mm) |
| Longitud única | 25 pies (aprox. 7,62 m) |
| Espesor de la pared | 0,337" (8,56 mm) |
| Grado de acero | E75, G105, S135 (opcional) |
| Tipo de hilo | API 2-7/8" IF / API 3-1/2" REG |
| Material | Acero aleado 4140/4155, templado y revenido |
| Conexión | Soldadura por fricción por inercia (uniones de herramientas soldadas por fricción) |
| Especificaciones de la tubería de perforación estilo Ingersoll Rand | |||||||||||
| OD A | Pared B | Longitud L | Peso | Dist. Desde el hombro C | Al otro lado del plano E | Diámetro del hueco. F | Ubicación del hueco H | Longitud del hueco K | A través del hexágono M | Conexión | P/N |
| 4" | 0,33 | 25 | 365 libras. | 3" | 3 1/2" | 3 1/2" | 3 1/2" | 5" | 3 3/4" | 3 1/2" | 2 7/8 Reg. |
| 4" | 0,33 | 30' | 435 libras. | 3" | 3 1/2" | 3 1/2" | 3 1/2" | 5" | 3 3/4" | 3 1/2" | 2 7/8 Reg. |
| 4 1/2" | .337" | 25' | 415 libras. | 3" | 3 1/2" | 3 1/2" | 3 1/2" | 5" | 3 3/8" | 4" | 3 1/2 reg. |
| 4 1/2" | .337" | 25' | 415 libras. | 3" | 3 1/2" | 3 1/2" | 3 1/2" | 5" | 3 3/8" | 4" | 2 7/8 SI |
| 4 1/2" | .337" | 30' | 490 libras. | 3" | 3 1/2" | 3 1/2" | 3 1/2" | 5" | 3 3/8" | 4" | 3 1/2 reg. |
| 4 1/2" | .337" | 30' | 490 libras. | 3" | 3 1/2" | 3 1/2" | 3 1/2" | 5" | 3 3/8" | 4" | 2 7/8 SI |
| 4 1/2" | .500" | 30' | 670 libras. | 3" | 3 1/2" | 3 1/2" | 3 1/2" | 5" | 3 3/8" | 4" | 3 1/2 reg. |
| 4 1/2" | .750" | 25' | 830 libras. | 3" | 3 1/2" | 3 1/2" | 3 1/2" | 5" | 3 3/8" | 4" | 3 1/2 reg. |
| 4 1/2" | .750" | 30' | 990 libras. | 3" | 3 1/2" | 3 1/2" | 3 1/2" | 5" | 3 3/8" | 4" | 3 1/2 reg. |
| 5" | .362" | 25' | 520 libras. | 3" | 3 1/2" | 3 1/2" | 3 1/2" | 5" | 3 1/2" | 4" | 3 1/2 reg. |
| 5" | .362" | 30' | 610 libras. | 3" | 3 1/2" | 3 1/2" | 3 1/2" | 5" | 3 1/2" | 4" | 3 1/2 reg. |
| 5" | .500" | 25' | 630 libras. | 3" | 3 1/2" | 3 1/2" | 3 1/2" | 5" | 3 1/2" | 4" | 3 1/2 reg. |
| 5" | .500" | 30' | 755 libras. | 3" | 3 1/2" | 3 1/2" | 3 1/2" | 5" | 3 1/2" | 4" | 3 1/2 reg. |
| 5" | .750" | 25' | 905 libras. | 3" | 3 1/2" | 3 1/2" | 3 1/2" | 5" | 3 1/2" | 4" | 3 1/2 reg. |
| 5" | .750" | 30' | 1080 libras. | 3" | 3 1/2" | 3 1/2" | 3 1/2" | 5" | 3 1/2" | 4" | 3 1/2 reg. |
| 5 1/2" | .500" | 25' | 735 libras. | 3" | 4 1/2" | 4 1/2" | 4 1/2" | 5" | 3 3/8" | 5" | 3 1/2 Beco |
| 5 1/2" | .500" | 30' | 865 libras. | 3" | 4 1/2" | 4 1/2" | 4 1/2" | 5" | 3 3/8" | 5" | 3 1/2 Beco |
| 5 1/2" | .500" | 25' | 735 libras. | 3" | 4 1/2" | 4 1/2" | 4 1/2" | 5" | 3 3/8" | 5" | 4FH |
| 5 1/2" | .500" | 30' | 865 libras. | 3" | 4 1/2" | 4 1/2" | 4 1/2" | 5" | 3 3/8" | 5" | 4FH |
| 5 1/2" | .750" | 25' | 1045 libras. | 3" | 4 1/2" | 4 1/2" | 4 1/2" | 5" | 3 3/8" | 5" | 3 1/2 Beco |
| 5 1/2" | .750" | 30' | 1240 libras. | 3" | 4 1/2" | 4 1/2" | 4 1/2" | 5" | 3 3/8" | 5" | 3 1/2 Beco |
| 5 1/2" | .750" | 25' | 1045 libras. | 3" | 4 1/2" | 4 1/2" | 4 1/2" | 5" | 3 3/8" | 5" | 4FH |
| 5 1/2" | .750" | 30' | 1240 libras. | 3" | 4 1/2" | 4 1/2" | 4 1/2" | 5" | 3 3/8" | 5" | 4FH |
| Notas: | |||||||||||
| Los parámetros técnicos relacionados con las tuberías de perforación (longitud, diámetro, plano de llave, rosca, etc.) se pueden producir de acuerdo con los requisitos del cliente. | |||||||||||
Funciones avanzadas:
• Tamaños completos para la opción, adecuados para diferentes tipos de sistemas de perforación DTH;
• Las varillas son fabricadas en acero estirado en frío con alta precisión de fabricación;
• Unión roscada solidariamente unida a la varilla mediante soldadura por fricción;
• El proceso de nitruración confiere a la unión roscada una buena dureza, una buena calidad de desgaste y, por tanto, una larga vida útil.
Aplicaciones:
Minería, canteras, perforación de pozos de agua, perforación de pozos geotérmicos, pilotes de cimientos, etc.
ROSCHEN DTH Pipe Schramm Style es una tubería de perforación especializada diseñada para aplicaciones de perforación de fondo de pozo (DTH), particularmente en proyectos geotécnicos y geotérmicos.
Este tipo de tubería de perforación es conocido por sus robustas conexiones roscadas, que garantizan una transmisión de potencia segura y eficiente desde el equipo de perforación al martillo DTH.
El diseño minimiza la pérdida de energía, lo que permite una perforación más efectiva en diversas condiciones del terreno, incluida la roca dura.
Se utiliza principalmente para crear pozos para:
• Perforación geotérmica: Instalación de circuitos de tierra para sistemas geotérmicos de calefacción y refrigeración.
• Exploración geotécnica: Toma de muestras de suelo y rocas para evaluar la estabilidad del terreno para la construcción.
• Perforación de pozos de agua: creación de pozos para uso residencial, agrícola e industrial.
• Trabajos de micropilotes y cimentaciones: Instalación de pilotes de pequeño diámetro para soportar estructuras.
