Tubería del tubo que encajona y del trastorno
Un tubo que encajona es raramente el tubo del producto, y se utiliza simplemente para crear un diámetro interior. Este tipo de tubo es el más de uso general proteger líneas para uso general sobre distancias cortas. El tubo que encajona se puede instalar en secciones y después soldar con autógena o roscar junto inmediatamente antes de la instalación.
El diámetro de un tubo que encajona está generalmente entre 4 a 55 pulgadas de diámetro, aunque haya habido instalaciones acertadas de los tubos que encajonaban tan grandes como 150 pulgadas de diámetro.
1,315" X 1,80 lb/ft Multiseal ROS-PS-8
Especificación | ||
Tubería nominal OD | 1,315" | |
Tamaño de la deriva | 0,955" | |
Grado de acero | L-80 | |
Peso nominal | el 1.80lb/ft | |
Grueso de pared nominal | 0,133" | |
Identificación nominal | 1,049" | |
Longitud de la conexión | Pin de la LP-longitud Caja de la Libra-longitud Libra Minimum=LP-0.18” |
|
La conexión compone pérdida | 2,23" | |
Criterios de fabricación | API 5CT | |
Capacidades de la tubería | ||
Fuerza de producción del cuerpo | 40000lbs | 178kN |
API Collapse | 14550 PSI | 1003bar |
Producción interna | 14160psi | 977bar |
Fuerza común | 45600lbs | 203kN |
Especificación de la conexión | |||
Conexión | ROS-PS-8 | Compatible con | 1" CS de la hidráulica |
OD | 1,552" | Identificación | 0,970" |
Longitud de la conexión | 2,4" | Mínimo | |
3,24" | Estándar | 1 recut | |
4,08" | Tipo - 2 | recut 2 | |
4,92" | Tipo 3 | recut 3 | |
El mínimo compone el esfuerzo de torsión | 400 lb/ft | 540 N m | |
El grado óptimo compone el esfuerzo de torsión | 450 lb/ft | 610 N m | |
El máximo compone el esfuerzo de torsión | los 500lb/ft | 680 N m | |
Conexión Efficientcy extensible | 114% | Criterios de inspección | API5A5, API 5CT |
1,660" X CS de 3,02 lb/ft Hydril
Especificación | ||
Tubería nominal OD | 1,66” | |
Tamaño de la deriva | 1,184" | |
Grado de acero | L-80 | |
Peso nominal | 3,02 lb/ft | |
Grueso de pared nominal | 0,191" | |
Identificación nominal | 1,278" | |
Longitud de la conexión | ||
La conexión compone pérdida | 2,22" | |
Criterios de fabricación | API 5CT | |
Capacidades de la tubería | ||
Fuerza de producción del cuerpo | 71000 libras | 316kN |
API Collapse | 16290 PSI | 1123bar |
Producción interna | 16110 PSI | barra 1111 |
Fuerza común | 71000 libras | kN 316 |
Especificación de la conexión | |||
Conexión | 1 1/4" CS de Hydril | Compatible con | 1,66” ROS-PS-8 |
OD | 1,927" | Identificación | 1,218" |
Longitud de la conexión | Mínimo | ||
Estándar | 1 recut | ||
Tipo - 2 | recut 2 | ||
Tipo 3 | recut 3 | ||
El mínimo compone el esfuerzo de torsión | 600 lb/ft | 810 N m | |
El grado óptimo compone el esfuerzo de torsión | 700 lb/ft | 946 N m | |
El máximo compone el esfuerzo de torsión | los 800lb/ft | N 1081 m | |
Conexión Efficientcy extensible | 100% | Criterios de inspección | API 5A5, API 5CT |
1,900" X 3,64 lb/ft ROS Multiseal PS-8
Especificación | ||
Tubería nominal OD | 1,9" | |
Tamaño de la deriva | 1,286" | |
Grado de acero | L-80 | |
Peso nominal | 3,64 lb/ft | |
Grueso de pared nominal | 0,2" | |
Identificación nominal | 1,5" | |
Longitud de la conexión | Pin de la LP-longitud Caja de la Libra-longitud Libra Minimum=LP-0.21” |
|
La conexión compone pérdida | 2,23" | |
Criterios de fabricación | API 5CT | |
Capacidades de la tubería | ||
Fuerza de producción del cuerpo | 85000 libras | 379kN |
API Collapse | 15070 PSI | 1039bar |
Producción interna | 14740 PSI | barra 1017 |
Fuerza común | 86000 libras | kN 383 |
Especificación de la conexión | |||
Conexión | ROS-PS-8 | Compatible con | CS de la hidráulica de 1 1/2” |
OD | 2,162" | Identificación | 1,440" |
Longitud de la conexión | 2,43" | Mínimo | |
3,27" | Estándar | 1 recut | |
4,11" | Tipo - 2 | recut 2 | |
4,95" | Tipo 3 | recut 3 | |
El mínimo compone el esfuerzo de torsión | 800 lb/ft | N 1085 m | |
El grado óptimo compone el esfuerzo de torsión | 900 lb/ft | N 1220 m | |
El máximo compone el esfuerzo de torsión | el 1000lb/ft | N 1360 m | |
Conexión Efficientcy extensible | 101% | Criterios de inspección | API 5A5, API 5CT |
2,375" X 5,95 lb/ft ROS Multiseal PS-6
Especificación | ||
Tubería nominal OD | 2 3/8" | |
Tamaño de la deriva | 1,773" | |
Grado de acero | P-110 | |
Peso nominal | 5,95 lb/ft | |
Grueso de pared nominal | 0,254" | |
Identificación nominal | 1,867" | |
Longitud de la conexión | Pin de la LP-longitud Caja de la Libra-longitud Libra Minimum=LP-0.24” |
|
La conexión compone pérdida | 3,05" | |
Criterios de fabricación | API 5CT | |
Capacidades de la tubería | ||
Fuerza de producción del cuerpo | 186000 libras | 828kN |
API Collapse | 21010 PSI | 1449bar |
Producción interna | 20590 PSI | barra 1420 |
Fuerza común | 202500 libras | kN 902 |
Especificación de la conexión | |||
Conexión | ROS-PS-6 | Compatible con | 2 3/8" PH6 2 3/8" RPS6 2 3/8" BPS6 2 3/8" HIP-HD |
OD | 2,906" | Identificación | 1,805" |
Longitud de la conexión | 3,34" | Mínimo | |
4,44" | Estándar | 1 recut | |
5,53" | Tipo - 2 | recut 2 | |
6,62" | Tipo 3 | recut 3 | |
El mínimo compone el esfuerzo de torsión | 800 lb/ft | 3660 N m | |
El grado óptimo compone el esfuerzo de torsión | 900 lb/ft | 4120 N m | |
El máximo compone el esfuerzo de torsión | el 1000lb/ft | 4580 N m | |
Conexión Efficientcy extensible | 101% | Criterios de inspección | API 5A5, API 5CT |
2,875" X 8,70 lb/ft Hydril PSHW533
Especificación | ||
Tubería nominal OD | 2 7/8" | |
Tamaño de la deriva | 2,165" | |
Grado de acero | P-110 | |
Peso nominal | 8,7 lb/ft | |
Grueso de pared nominal | 0,308" | |
Identificación nominal | 2,259" | |
Longitud de la conexión | ||
La conexión compone pérdida | 3,64" | |
Criterios de fabricación | API 5CT | |
Capacidades de la tubería | ||
Fuerza de producción del cuerpo | 273000 libras | 1215kN |
API Collapse | 21050 PSI | 1450bar |
Producción interna | 20620 PSI | barra 1422 |
Fuerza común | 273000 libras | kN 1215 |
Especificación de la conexión | |||
Conexión | 2 7/8 PSHW533 | Compatible con | PSH503 PSH553 PSH563 |
OD | 3,328" | Identificación | 2,209" |
Longitud de la conexión | Mínimo | ||
Estándar | 1 recut | ||
Tipo - 2 | recut 2 | ||
Tipo 3 | recut 3 | ||
El mínimo compone el esfuerzo de torsión | 2500 lb/ft | 3378 N m | |
El grado óptimo compone el esfuerzo de torsión | 3000 lb/ft | 4054 N m | |
El máximo compone el esfuerzo de torsión | los 4400lb/ft | 12259 N m | |
Conexión Efficientcy extensible | 100% | Criterios de inspección | API 5A5, API 5CT |
3,500" X 12,95 lb/ft ROS Multiseal
Especificación | ||
Tubería nominal OD | 3,50" | |
Tamaño de la deriva | 2,625" | |
Grado de acero | C-95SS | |
Peso nominal | 12,95 lb/ft | |
Grueso de pared nominal | 0,375" | |
Identificación nominal | 2,750" | |
Longitud de la conexión | Pin de la LP-longitud Caja de la Libra-longitud Libra Minimum=LP-0.43” |
|
La conexión compone pérdida | 3,35" | |
Criterios de fabricación | API 5CT | |
Capacidades de la tubería | ||
Fuerza de producción del cuerpo | 349800 libras | kN 1556 |
API Collapse | 18180 PSI | barra 1254 |
Producción interna | 17810 PSI | barra 1228 |
Fuerza común | 416260 libras | kN 1852 |
Especificación de la conexión | |||
Conexión | ROS-multiseal PS-6 | Compatible con | 3 1/2 PH6 3 1/2 RTS-6 3 1/2 BTS-6 3 1/2 HITS-HD |
OD | 4,313" | Identificación | 2,687" |
Longitud de la conexión | 3,77" | Mínimo | |
5,03" | Estándar | 1 recut | |
6,28" | Tipo - 2 | recut 2 | |
7,54" | Tipo 3 | recut 3 | |
El mínimo compone el esfuerzo de torsión | 6400 lb/ft | 8680 N m | |
El grado óptimo compone el esfuerzo de torsión | 7200 lb/ft | 9760 N m | |
El máximo compone el esfuerzo de torsión | los 8000lb/ft | 10850 N m | |
Conexión Efficientcy extensible | 119% | Criterios de inspección | API 5A5, API 5CT |

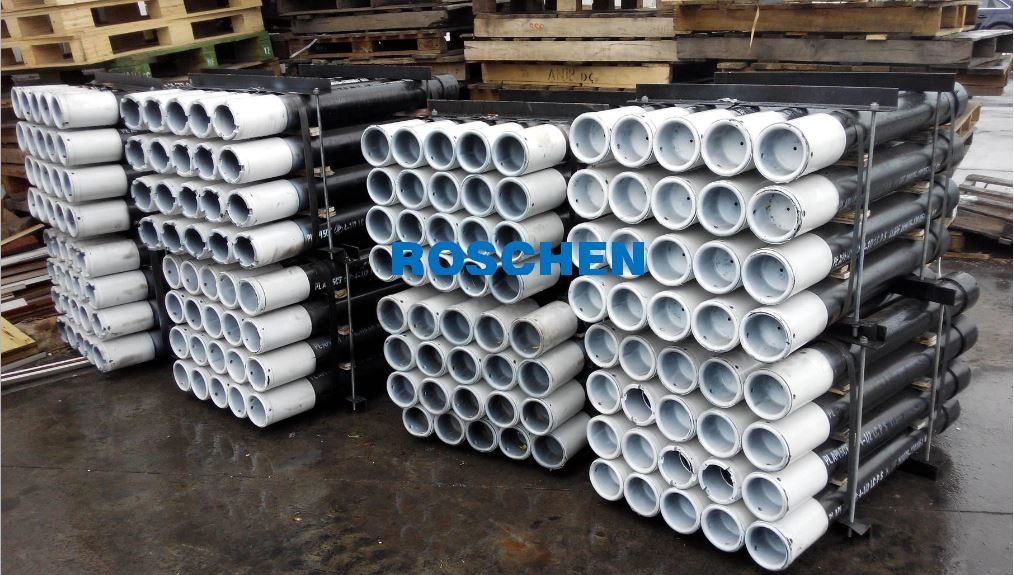

La tubería trastornada es una junta larga de la tubería que está instalada en un pozo para facilitar la extracción del petróleo y gas. Actúa como conducto, a través del cual los líquidos o el gas producidos consiguen transmitidos de la parte inferior a la superficie. La junta de la tubería es relativamente un solo tubo de la longitud que puede variar de largo dondequiera de 25 a 30 el pie. Esta longitud ideal permite la producción fácil mientras que la junta de la tubería se cabe con los hilos en ambos lados y puede correr abajo a través de un pozo de cualquier profundidad. Como la mayoría del equipo de la tubería, las juntas de la tubería se diseñan para adaptarse a cierto tipo bien, sobre la base de las condiciones y de los líquidos subterráneos.
