U100 el dechado para el suelo que probaba, dechado de U 70 utilizó para la perforación ambiental de las muestras del suelo

Sistema del muestreo U100, dechados U100

Dechados U100 (U4) y U70 - usados para obtener muestras imperturbadas en la mayoría de los suelos y algunas rocas débiles. El dechado U100 da una muestra nominal del diámetro de 100 milímetros (4") y el U70 da una muestra nominal de 70 milímetros de diámetro.

U100 que muestrea sistemas

Este equipo se diseña para obtener muestras imperturbadas en la mayoría de los suelos y algunas rocas débiles tales como tiza y marga. El dechado produce una base nominal del suelo del diámetro de 100 milímetros (4"), aproximadamente 450 milímetros (18") de largo.

El tubo de la muestra con el zapato que corta atado se conduce en la tierra mediante un martillo de desplazamiento.

Una cabeza de impulsión (o Bell que contiene) cabe entre el martillo de desplazamiento y el tubo de la muestra y contiene un “espacio de la sobremarcha” y una vávula de bola. La vávula de bola permite que el aire sea lanzado mientras que el tubo se conduce en la tierra.

Dos tipos de sistema del muestreo U100 están de uso corriente:

Sistema estándar
Consiste en un de acero o el tubo de aluminio de la muestra, cortando el zapato y Corecatche opcional que cortan los zapatos es cementado y puede tener un borde llano o serrado. Los casquillos de extremo del plástico o de la aleación están disponibles caber los tubos de la muestra y una cera de aislamiento especial se utiliza para el almacenamiento de larga duración de muestras.

Sistema plástico del trazador de líneas

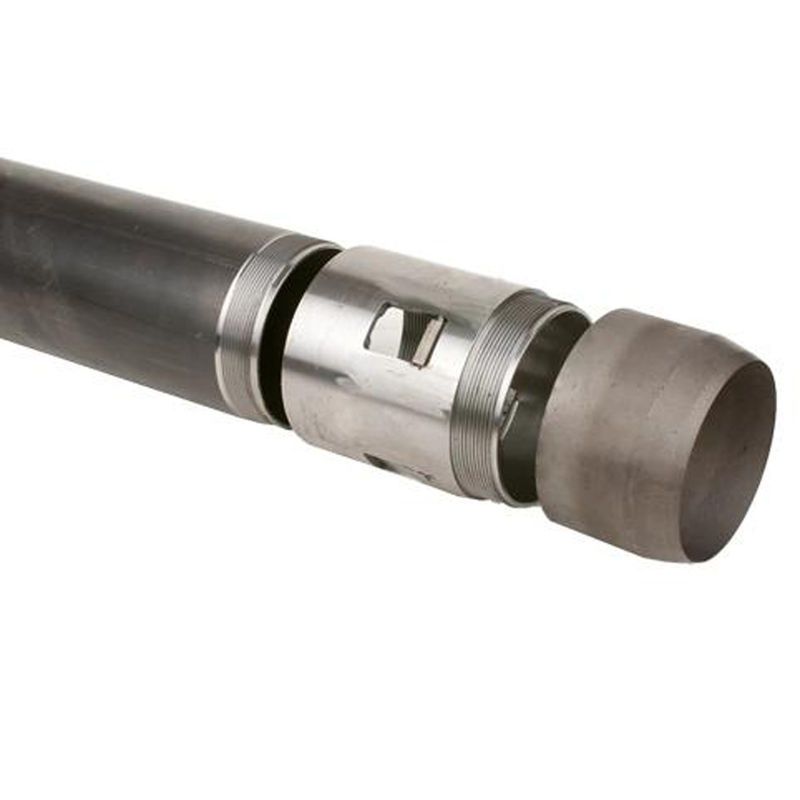

Consiste en un tubo del cuerpo de acero, que incluye un trazador de líneas plástico reemplazable. Llano o serrado cortando los zapatos atan sobre la base del tubo del cuerpo, y un anillo opcional de Corecatcher y de espaciador (requerido cuando se utiliza un Corecatcher). Los casquillos de extremo plásticos están disponibles caber los trazadores de líneas plásticos.

Aunque usar trazadores de líneas plásticos reduzca el coste total de obtener y de almacenar muestras, el zapato que corta es necesariamente más grueso y la muestra perturbó así considerablemente más comparado con el sistema estándar.

Para ambos sistemas los conectores están disponibles unirse a dos o más tubos de la muestra juntos en serie.
