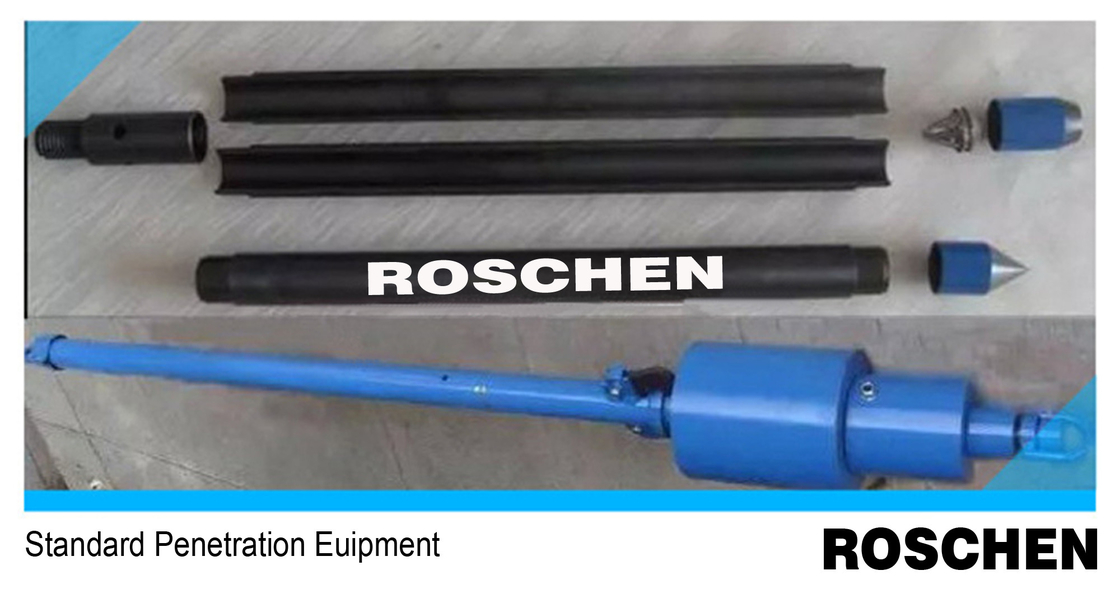

S.P.T. Royond Poon Assy
Muestreo en cucharas divididas
El Sr. SPT ROYOND POON ASEMBLY el Sr. SPT ROYOND POON y el Sr.
Muestreo de Raymond Spoon
El conjunto estándar de tubos de división de cuchara Raymond mide 50,8 mm O.D x 36 mm I.D. La longitud del tubo de división sólo es de 610 mm. La longitud total es de 852 mm
El peso total es de 7 kg.
El zapato de corte fabricado con EN8 está especialmente endurecido y templado para dar la resistencia al desgaste óptima (+/- 52 HRC).
El hilo estándar en la parte superior es la caja BWY, BW, BWJ.
El martillo SPT
El martillo SPT está diseñado para conducir el muestreador de tubos divididos o el conjunto de conos requeridos para el ensayo de penetración estándar (SPT) o el ensayo de penetración de conos (CPT).
El martillo consiste en un peso deslizante con una masa de 63,5 kg completo con un mecanismo de recogida y auto-despegue que garantiza que el peso tenga una caída libre de exactamente 750 mm.
El eje interno actúa como una guía que permite que el peso caiga con una resistencia mínima y asegura que el peso golpee el yunque de forma cuadrada.
La base del yunque tiene una conexión de caja B , y se suministra con un acoplamiento de pin B BWY.
El martillo está provisto de un perno cruzado de seguridad que fija la funda exterior deslizante a la barra de guía interna cuando el martillo no está en uso o durante el transporte.
La longitud total del martillo es de 2320 mm sin extender (sin acoplamiento) y 3070 mm cuando se extiende (sin acoplamiento).
1Levantando el ojo
2. tubo externo
3Levantando las patas con resortes
4. El peso de conducción
5. Varilla de guía
6- El yunque.
7- Cerrojo de seguridad.
