Muestreo de tubos divididos SPT

Equipo estándar de prueba de penetración (SPT) compuesto por martillo automático de viaje, barras de accionamiento y varios tipos de muestreo de tubos divididos.

El diseño del muestreo SPT para realizar la prueba de penetración estándar (SPT) de acuerdo con BS 1377: Parte 9: 1990 y las normas ASTM.y abrir SPT zapato componen un completo de Split Tube SamplerUn retenedor de cesta hecho de acero también está disponible como opción en el muestreador. El adaptador de válvula de bola evita que las muestras se laven fuera del muestreador cuando se retira del pozo.Se dispone de un cono de nariz de 60 grados o de una larga barra sólida con punto de 60 grados para realizar ensayos SPT (c) en grava y material suelto.La conexión de tornillo en el adaptador superior depende del tipo de varillas de perforación que se utilice para conducir el muestreo. Las varillas más utilizadas son 1-1/2 "BS Whitworth, NWY Rod, BW o AW.

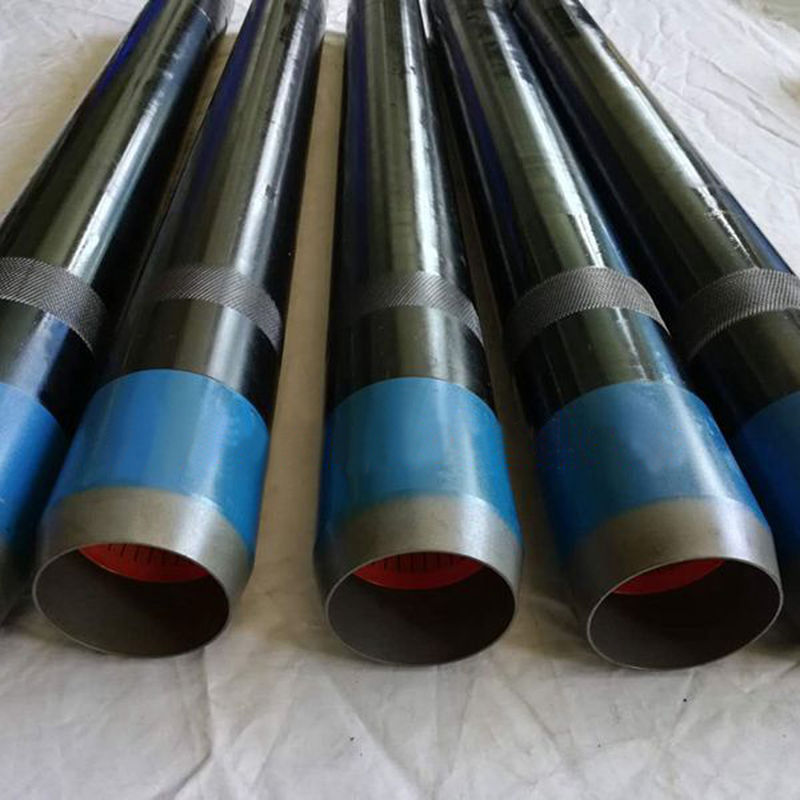

El Sampler de tubo dividido estándar es de 2′′ (50.8 mm) OD x 1-3/8′′ (34.9 mm) ID x 18′′ (457 mm) / 24′′ (610 mm) de largo.

El tubo dividido del muestreador contiene un coreliner de PVC diseñado para retener la muestra durante la toma de muestras y para protegerla una vez que se extraiga para su viaje al laboratorio.

Componentes ((SPT) Ensamblador de muestras de tubo dividido):

1Adaptador de válvula de bolas

2El tubo se ha dividido.
3- Contenedor de cesta de plástico
4Cortando el zapato.
5. Las tapas de revestimiento de plástico ((opcional)
6. Revestimiento de plástico ((Opcional)
