Dechado del SPT de la prueba de penetración del suelo con el empuje directo, uso geológico de la investigación
Dechado estándar de la prueba de penetración
Dechado del SPT, dechado estándar 2" de la prueba de penetración para el muestreo geotécnico del suelo y prueba con empuje directo
Descripción de producto detallada:

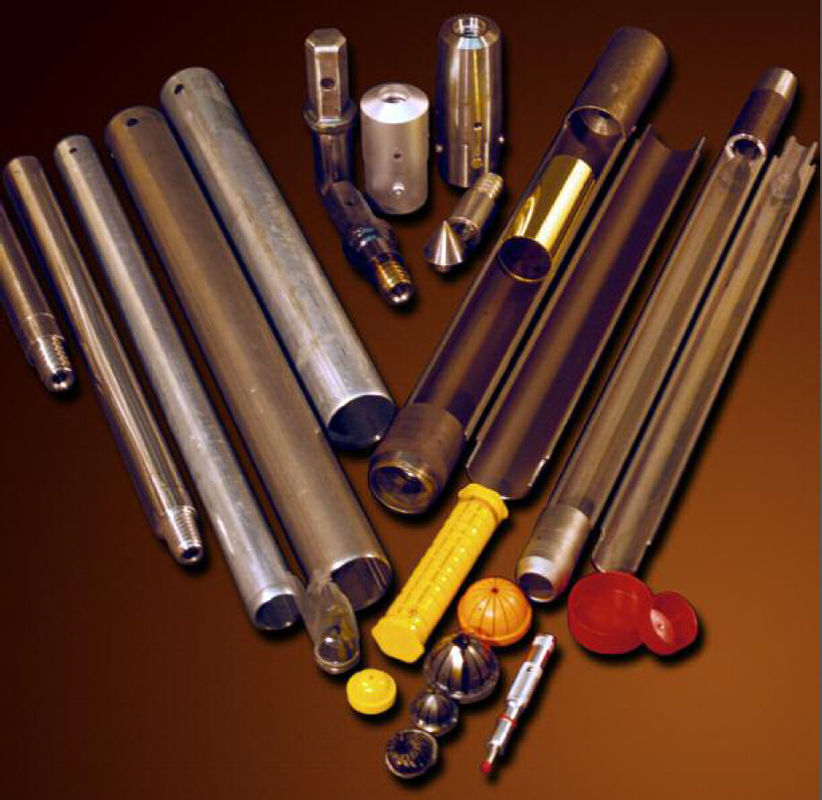

El dechado partido del tubo del SPT está para hacer la prueba de penetración estándar (SPT). Lo fabricamos según BS 1377: Parte 9: 1990. Un adaptador superior de la vávula de bola, un par de cucharas de la fractura, y un zapato abierto del SPT componen un conjunto completo de dechado del SPT. El tipo plástico y el tipo criados del acero de la cesta están disponibles. El adaptador de la vávula de bola evita que la muestra sea lavada fuera del dechado cuando el dechado se retira de la perforación. Un cono de nariz de 60 grados y una barra sólida larga con punto de 60 grados están disponibles también. La conexión de tornillo en el adaptador superior depende del tipo de barras de taladro que son utilizadas para conducir el dechado, pero es lo más frecuentemente 1.1/2" B.S. Whitworth, NWY Rod, BW o AW Rod.
La cuchara partida compone de la cabeza de la cuchara de la muestra, tubo partido, adaptador del SPT, zapato del SPT, criado de la cesta.
Estándar fractura tubo dechado es 2" (50,8 milímetros) OD x 1.3/8" (34,9 milímetros) identificación x 18" ()/24" de 457m m (610 milímetros) de largo. Para las condiciones de conducción pesadas, el diseño resistente de “Tuflok” está disponible.
Usos:
Muestreo geotécnico y prueba con empuje directo
El tubo de Shelby se avanza hidráulicamente y captura una muestra del suelo relativamente imperturbado. Las paredes finas del tubo de Shelby y el filo agudo requiere poco esfuerzo para empujar en el suelo. No recomendado para perforar a través de la grava o de la arcilla dura.
Los dechados del tubo de Shelby consisten en un tubo de acero de una sola pieza, de paredes delgadas, hueco con un indefinido que se ha afilado con piedra a un filo. El propósito principal del dechado del tubo de Shelby es recuperar las muestras del suelo relativamente imperturbado convenientes para los pruebas de laboratorio de las propiedades de la ingeniería tales como fuerza, compresibilidad, permeabilidad, y densidad. Son muy útiles para recoger los suelos que son particularmente sensibles al disturbio de muestreo, incluyendo suelos y arcillas cohesivos finos, a condición de que el suelo no ha sido perturbado hundiendo la perforación y está libre de partículas grandes.
Las ventajas incluyen:
• Tubería del acero inconsútil
• Colección de buena calidad, muestras virtualmente imperturbadas para la descripción litológica y análisis químico
• Eficaz in fine, suelos cohesivos
• 2" los dechados es ideal para el uso con 3 1/2 de los duales” (página directa geotécnica de los sistemas del empuje tubo) 95 y 2 1/4" los taladros del tronco del hueco de la identificación
• 3" los dechados es ideal para el uso a través de 4 taladros huecos del tronco de la identificación del 1/2”
|
Dechado |
Barril partido dentro del diámetro |
Longitud del barril partido |
Hilos por pulgada |
Peso de la asamblea |
Cabeza o submarino (trasera) |
Número de parte de la asamblea |
|
de 2 pulgadas (50.8m m) |
1-1/2-inch (38.1m m) |
24-inch (609.6m m) |
4-TPI |
17-Pounds (7,7 kilogramos) |
AW |
26006 |
|
de 2 pulgadas (50.8m m) |
1-1/2-inch (38.1m m) |
24-inch (609.6m m) |
4-TPI |
17-Pounds (7,7 kilogramos) |
AWJ |
26007 |
|
de 2 pulgadas (50.8m m) |
1-1/2-inch (38.1m m) |
24-inch (609.6m m) |
8-TPI |
17-Pounds (7,7 kilogramos) |
AW |
26177 |
|
de 2 pulgadas (50.8m m) |
1-1/2-inch (38.1m m) |
24-inch (609.6m m) |
8-TPI |
17-Pounds (7,7 kilogramos) |
AWJ |
26064 |
|
de 2 pulgadas (50.8m m) |
1-1/2-inch (38.1m m) |
18-inch (609.6m m) |
4-TPI |
20-Pounds (9 kilogramos) |
CR-50 |
26171 |
|
de 2 pulgadas (50.8m m) |
1-3/8-inch (35m m) |
24-inch (609.6m m) |
4-TPI |
25 libras del ‐ (11,3 kilogramos) |
AWJ |
26182 |
|
Diámetro exterior de la trampa plástica de la cesta |
Zapato fuera del diámetro |
Zapato dentro del diámetro |
Número de parte de la asamblea |
|
1-1/2-inch (38.1m m) |
de 2 pulgadas (50.8m m) |
1-1/2-inch (38.1m m) |
26014 |
|
Diámetro exterior del zapato (agudo embote) |
Calce (agudo/embote) el diámetro interior |
Hilos por pulgada |
Número de parte de la asamblea |
|
de 2 pulgadas (50.8m m) |
1-1/2-inch (38.1m m) |
4-TPI |
26013 |
|
de 2 pulgadas (50.8m m) |
1-1/2-inch (38.1m m) |
8-TPI |
26065 |
|
de 2 pulgadas (50.8m m) |
1-3/8-inch (35m m) |
4-TPI |
26180 |
|
Barril partido fuera del diámetro |
Barril partido dentro del diámetro |
Longitud del barril partido |
Hilos por pulgada |
Número de parte de la asamblea |
|
de 2 pulgadas (50.8m m) |
1-1/2-inch (38.1m m) |
18-inch (609.6m m) |
4-TPI |
26133 |
|
de 2 pulgadas (50.8m m) |
1-1/2-inch (38.1m m) |
24-inch (609.6m m) |
4-TPI |
26134 |
|
de 2 pulgadas (50.8m m) |
1-1/2-inch (38.1m m) |
24-inch (609.6m m) |
8-TPI |
26062 |
|
Cabeza (trasera) o diámetro exterior sub |
Cabeza (trasera) o conexión sub de la caja de Rod de taladro |
Número de parte de la asamblea |
|
de 2 pulgadas (50.8m m) |
AW |
26060 |
|
de 2 pulgadas (50.8m m) |
AWJ |
26061 |
|
de 2 pulgadas (50.8m m) |
‐ 50 del CR |
26178 |
