U70 U100 Sistema de toma de muestras para investigación geotécnica de sitios y muestreo de suelos

MUESTREO U100

Sistema de toma de muestras U100 para investigación geotécnica de sitios y muestreo de suelos

Investigación Geotécnica del Sitio y Muestreo de Suelos

En los últimos tiempos, las máquinas de muestreo y perforación compactas y livianas se han vuelto muy populares.

Varias empresas fabrican excelentes máquinas compactas de muestreo de suelos, entre ellas:

Muestreador U100 El equipo para este método de penetración en el suelo y muestreo se puede implementar rápidamente en un remolque detrás de un vehículo 4×4 o dentro de una camioneta.


Las máquinas generalmente con orugas de goma pueden moverse rápidamente alrededor de un sitio causando daños mínimos en la superficie mientras obtienen muestras representativas de buena calidad de los estratos debajo del sitio, generalmente a profundidades de alrededor de 10 mtr, aunque en condiciones favorables esta profundidad puede aumentar sustancialmente.


Los servicios de exploración geotécnica llevan a cabo este trabajo utilizando máquinas equipadas con un martillo de caída que se puede reemplazar rápidamente con un cabezal de perforación rotatorio que permite la penetración en el lecho rocoso, incluida la extracción de testigos a 50 mtr.


Se ha diseñado una gama de herramientas de corte y muestreo para usar con este tipo de investigación en terrenos poco profundos.



Barriles de extracción de muestras de hormigón


En muchos sitios es necesario cortar hormigón o asfalto y otros materiales hechos por el hombre para poder acceder al terreno que se va a investigar.Para esto se utiliza un cilindro de corte/sacado de hormigón que consiste en un tubo con una zapata impregnada de diamante fácilmente capaz de cortar los materiales más duros, incluido el hormigón armado.La parte superior del tubo está equipada con un pivote de agua para inyectar agua para enfriar la broca y limpiar los recortes de perforación.



Tubos de muestreo con ventana y sin ventana


Los tubos de muestreo de ventana suelen tener entre 1 y 2 metros de largo.Tienen una zapata de corte en el borde delantero y ranuras o ventanas en el lateral que dan acceso directo a la muestra.Se clavan en el suelo mediante un peso de caída o un martillo hidráulico.La tubería de revestimiento avanza durante el muestreo cuando es necesario para estabilizar los estratos colapsados.


Otros tipos similares de tubos de muestreo no tienen ventanas (sin ventanas) pero tienen revestimientos de plástico transparente removibles que pueden sellarse para mantener la integridad y luego cortarse a lo largo en el laboratorio donde se registran, analizan y se prueban las muestras, lo que brinda una excelente información representativa sobre el sitio que se investiga.


Se puede recopilar otra información geotécnica durante este tipo de investigación del suelo.



Pruebas de penetración estándar (SPT) según BS1377B
Una prueba para estimar el grado de compacidad del suelo en el lugar contando el número de golpes necesarios para conducir una cuchara de muestreo estándar 1 '(0,3 metros) usando un peso de 140 libras (64 kilogramos) que cae 30 ″ (0,8 metros).



Sondeo dinámico (BS 1377 Parte 9)

Este ensayo se realiza para determinar la resistencia a la penetración del suelo y consiste en dejar caer un martillo sobre un yunque a una distancia de 300 mm ya una velocidad de entre 20 y 60 golpes por minuto.El yunque está directamente conectado a través de varillas rígidas a la sonda que descansa sobre los estratos en la base de un agujero.Los golpes se cuentan y registran por cada 100 mm de penetración.

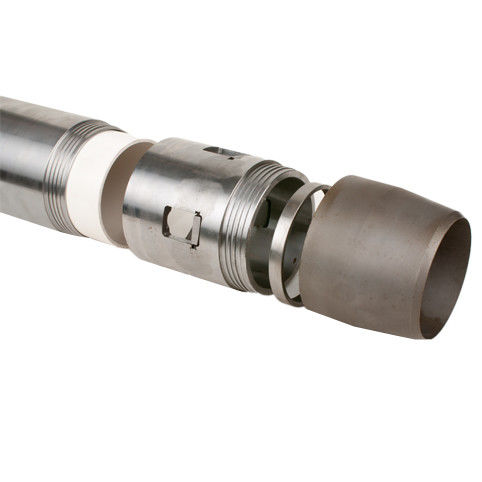

Muestreo U100
Este es un método de muestreo mediante el cual se introduce un tubo de muestreo en el suelo (generalmente material tipo arcilla).Las muestras se retienen en el tubo con los dedos en la base que se sujetan cuando se levanta el tubo de la base del orificio.Hay varios sistemas de muestreadores U100: sistema estándar U100, sistema de revestimiento de plástico U100 y sistema de pared delgada U100.
