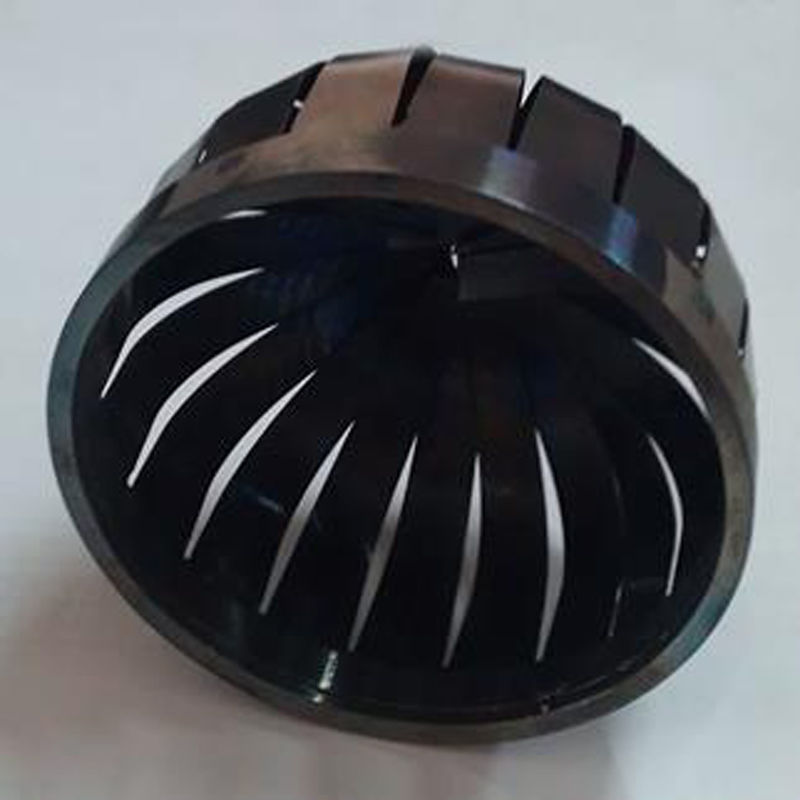

U100 Sampler Soil Core Catcher para perforación de muestreo de suelo geotécnico

U100 Sampler Soil Core Catcher para perforación de muestreo de suelo geotécnico




Para el muestreo U100 en la perforación de capas de suelo para el sistema de muestreo U100.

Descripción
El equipo del sistema de toma de muestras U100, U70 de Roschen está diseñado para obtener muestras inalteradas en la mayoría de los suelos y algunas rocas débiles como la tiza y la marga.El muestreador produce un núcleo de suelo de 100 mm de diámetro nominal, aproximadamente 450 mm de largo.El tubo de muestra con la zapata de corte adjunta se introduce en el suelo por medio de un martillo deslizante.Un cabezal impulsor encaja entre el martillo deslizante y el tubo de muestra y contiene un espacio de sobremarcha y una válvula de bola.La válvula de bola permite que se libere aire a medida que el tubo se introduce en el suelo.

Tamaño Disponible para otros barriles sacatestigos o muestreadores de suelo:


Barril de núcleo B76, barril de núcleo B86, barril de núcleo B101, barril de núcleo B131, barril de núcleo B146
Barril sacatestigos BQ Barril sacatestigos NQ, Barril sacatestigos HQ Barril sacatestigos PQ, Barril sacatestigos NQ3, Barril sacatestigos HQ3, Barril sacatestigos PQ3
Barril sacatestigos TT-46 Barril sacatestigos TT56
Barril de núcleo T2-56, Barril de núcleo T2-66, Barril de núcleo T2-76, Barril de núcleo T2-86, Barril de núcleo T2-101
Barril de núcleo T6-76 Barril de núcleo T6-86 Barril de núcleo T6-101 Barril de núcleo T6-116 Barril de núcleo T6-131 Barril de núcleo T6-131
Barril sacatestigos T6S-76, T6S-86, T6s-101, T6s-131, T6S-146
Barril sacatestigos NMLC, sacatestigos HMLC
Barril sacatestigos HWF, sacatestigos PWF
Barril de base NWG, barril de base HWG
Barril sacatestigos LTK48
Barril de núcleo Mazier
Barril sacatestigos 412 F
Barril sacatestigos M101

Estándar chino: alámbrico 56, alámbrico 59, alámbrico 75, alámbrico 91...

La perforación con cable es el método especial para extraer el núcleo.Cuando el perforador quiere extraer el núcleo de una perforadora de núcleo convencional, se debe retirar todo el barril del núcleo del pozo.Esto requiere mucho tiempo, ya que cada barra debe retirarse una a la vez.Con la perforación con cable, se puede extraer un barril de núcleo del fondo del pozo sin retirar la sarta de varillas.Cuando el perforador desea extraer el núcleo, se baja un pescante en el extremo de un cable.El pescante se conecta a la parte posterior del tubo interior del barril sacatestigos y el cable se tira hacia atrás y el tubo interior se desengancha del barril.

Especificaciones de los muestreadores U100:

Descripción del barril de núcleo de línea fija:
